12 Подготовительные операции перед проведением технического обслуживания

12.1 Открывание дверцы функционального блока

Открывать дверцу разрешается только для проведения технического обслуживания,

которое рассмотрено в разделе 13.

Выдвижной элемент должен быть отсоединен.

Подготовка к техобслуживанию

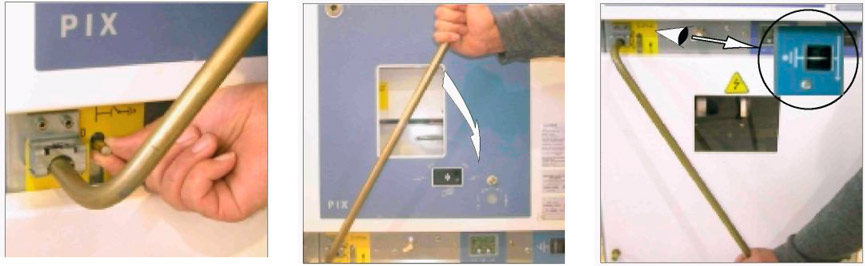

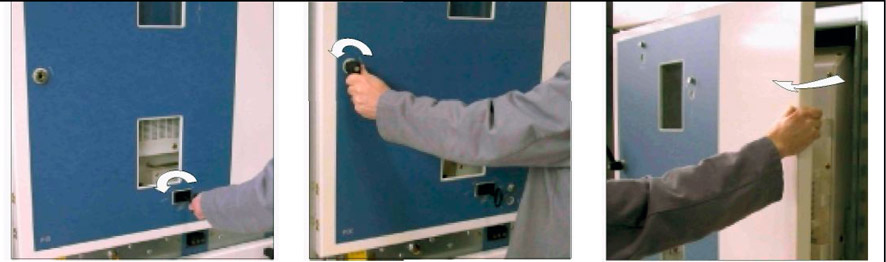

Вставить ключ в замочную скважину.

Чтобы открыть дверь, необходимо повернуть ключ против часовой стрелки.

Вставить рукоятку в соответствующее отверстие.

Повернуть ее вверх: дверца поднимается.

• Открыть дверцу: рукоятку можно извлечь, однако ключ остается заблокированным в замочной скважине.

12.2 Закрывание и запирание дверцы

Закрывание и запирание дверцы

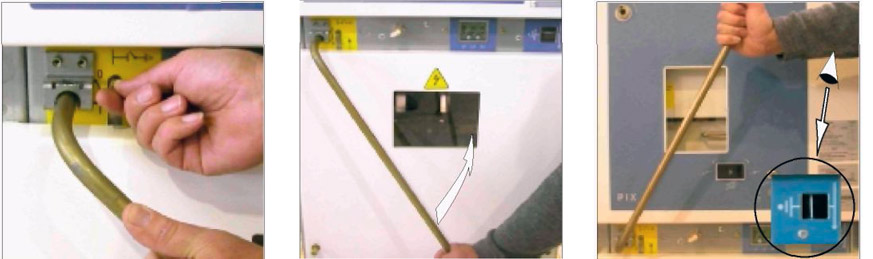

Повернуть рукоятку вниз: дверь опускается и фиксируется.

Закрыть дверцу.

Вынуть рукоятку.

Повернуть ключ по часовой стрелке: дверь запирается.

Ключ можно извлечь только при закрытой дверце.

12.3 Отсоединение низковольтного разъема

Перед отсоединением разъема выдвижного элемента необходимо изолировать вспомогательное низковольтное оборудование.

Отсоединение низковольтного разъема

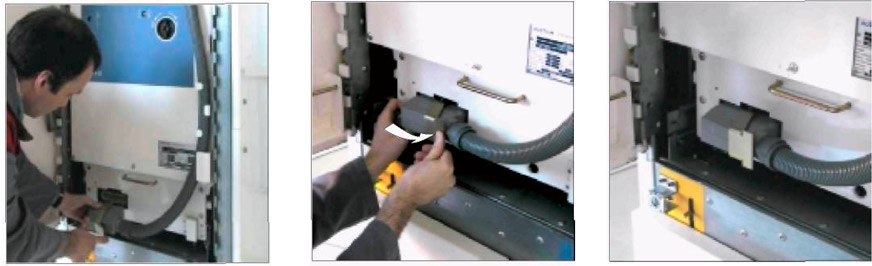

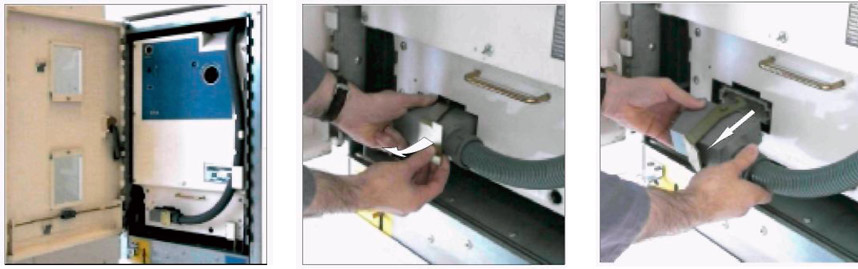

Дверца открыта: выдвижной элемент находится в положении «отключено / контроль», низковольтный разъем присоединен.

Потянуть рычаг блокировки низковольтного разъема в горизонтальной плоскости.

Отсоединить разъем, вытянув его на себя.

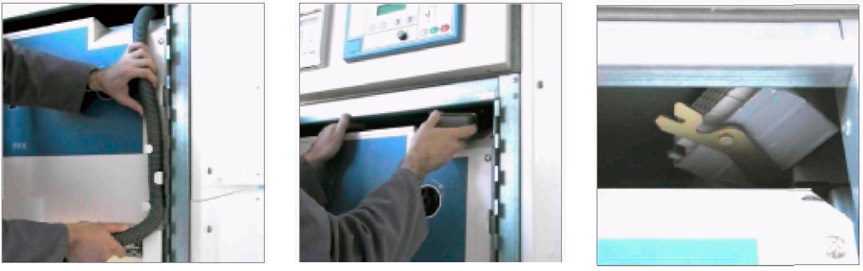

Снять жгут проводов.

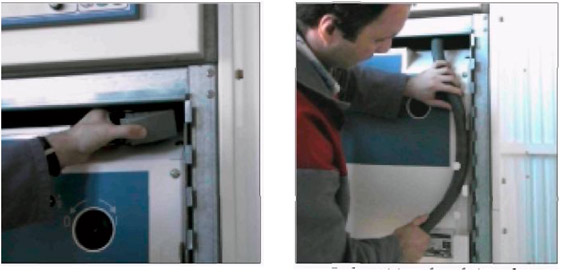

Поднять и разместить все низковольтные соединения в предназначенной для этого полости над выдвижным элементом.

Место хранения низковольтного разъема в корпусе.

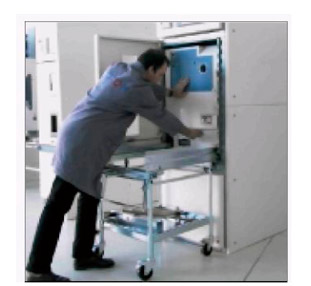

12.4 Извлечение подвижного элемента функционального блока

Извлечение подвижного элемента функционального блока

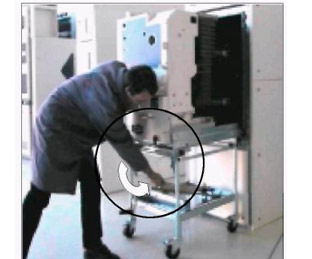

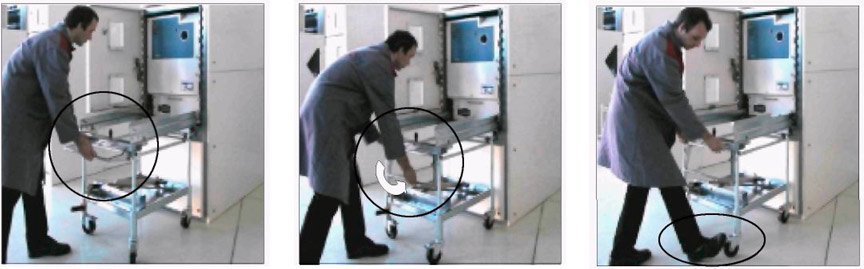

Придвинуть тележку вплотную к функциональному блоку, установив ручку горизонтально.

Заблокировать все колеса.

• Опустить ручку, установив ее вертикально: тележка фиксируется относительно функционального блока.

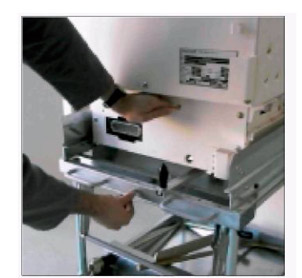

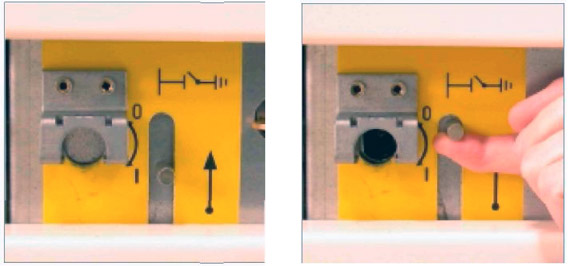

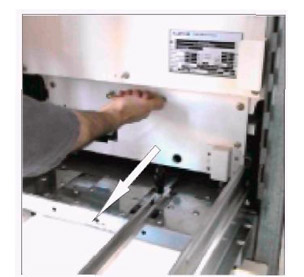

• До конца задвинуть рукоятку разблокирования выдвижного элемента.	• Вытянуть выдвижной элемент на тележку.	• Вытянуть выдвижной элемент до упора: в этом положении он автоматически блокируется на тележке.

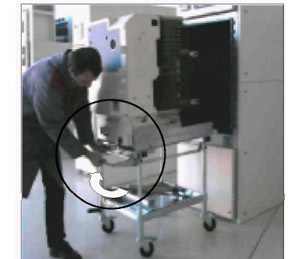

• Разблокировать все колеса.	• Поднять ручку, установив ее в горизонтальное положение, что разблокирует тележку относительно функционального блока.	- Вытянуть тележку. - Сразу же опустить ручку вниз, установив ее в вертикальное положение. Теперь тележку можно перемещать.

12.5 Установка выдвижного элемента в отсеке

Порядок подъема и обращения с силовым выключателем описан в техническом руководстве по эксплуатации элегазового блока FPX: No T026.	Порядок подъема и обращения с силовым выключателем описан в техническом руководстве по эксплуатации элегазового блока: No T014.

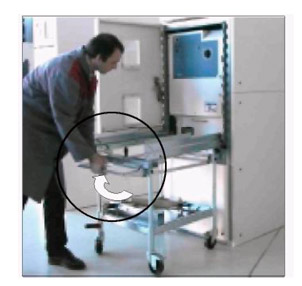

Подойти к тележке Поднять ручку, установив ее горизонтально.	• Придвинуть тележку к функциональному блоку.		• Повернуть ручку вниз в вертикальное положение: тележка фиксируется относительно функционального блока.

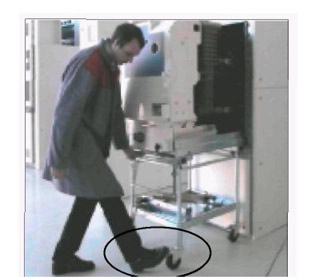

• Заблокировать колеса тележки.		• Втолкнуть разблокирующий стержень: выдвижной элемент освобождается.	• Оставить стержень в этом положении и вытолкнуть подвижный элемент вперед.

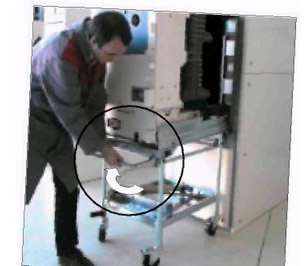

• До конца втолкнуть выдвижной элемент в отсек. Доказательством правильной установки элемента в отсеке служит «ЩЕЛЧОК» присоединительной рейки.		• Разблокировать колеса тележки.	• Для разблокирования тележки поднять ручку, установив ее в горизонтальное положение. Вытянуть тележку.
