Разъединители РВ

Разъединители

Разъединители предназначены для отключения и включения отдельных участков сети (или оборудования), находящихся только под напряжением, для отключения участков сети с незначительными токами (холостой ход трансформатора до 630кВА), а также для создания видимого разрыва электрической цепи при работах на линии или оборудовании. Разъединители различают по роду установки (для внутренней и наружной), напряжению (6, 10 кВ), току (400, 630 А и более), исполнению - однополюсные (рис. 1), трехполюсные (рис. 2, а) и трехполюсные с заземляющими ножами (рис. 2, б).

Дополнительно по теме

Техническое описание разъединителей

Выключатели нагрузки ВНР

Рубильники, ящики силовые

Вакуумные выключатели

Масляный выключатель

Выключатель нагрузки автогазовый ВНА

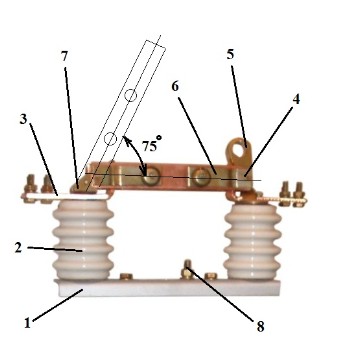

Рис. 1. Однополюсный разъединитель РВО

Однополюсные разъединители обозначают РВО, трехполюсные - РВ и трехполюсные с заземляющими ножами - РВЗ с указанием номинальных напряжений и токов. Разъединители с заземляющими ножами имеют три варианта исполнения: I - заземляющие ножи со стороны разъемных контактов, II - со стороны шарнирных контактов и III - с двух сторон.

Трехполюсные разъединители могут быть изготовлены с тремя проходными изоляторами, на которых крепят подвижные ножи. Разъединители такого типа на; напряжение 10 кВ и номинальный ток 400 А обозначают РВФ-10/400, а с заземляющими ножами - РВФЗ-10/400 (рис. 2, в).

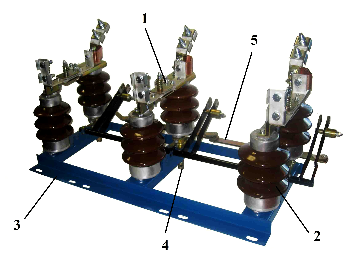

РВФЗ

1 - рама, 2 - изолятор, 3 - неподвижные контакты, 4 - подвижный нож, 5 - ушко (зацеп), 6 - контактная пружина, 7 - скоба подвижного контакта, 8 - болт заземления

Линейный разъединитель масляного выключателя в камере КСО

Шинные разъединители камер КСО секции РУ

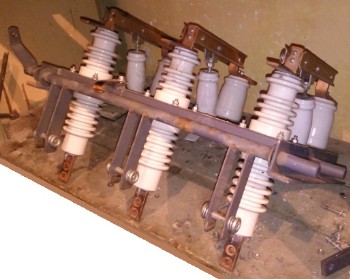

РВФЗ в роли шинного разъединителя камеры КСО-272

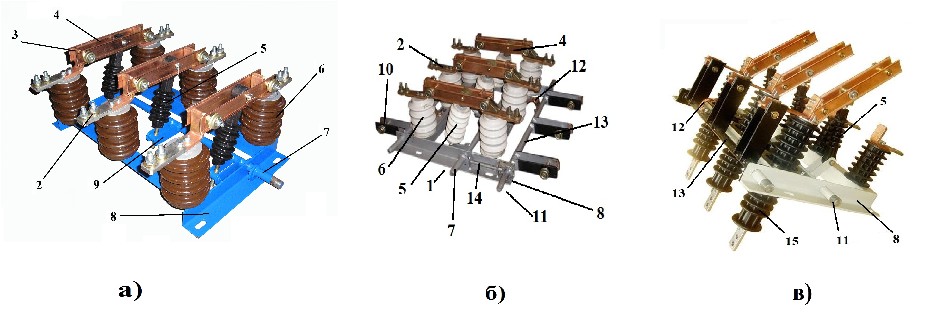

Рис. 2. Разъединители РВ

а - РВ-6-10, б - PB3-6-10, в - РВФЗ-6-10; 1 - приводной рычаг на валу разъединителя, 2 - контакты для присоединения шин, 3 - неподвижный контакт, 4, 10 - подвижный и заземляющий ножи, 5, 14 - фарфоровая и блокировочная тяги, 6, 15 - опорный и проходной изоляторы, 7, 13 - валы разъединителя и заземляющих ножей, 8 - металлическая рама, 9 - поводок тяги, 11 - рычаг вала заземляющих ножей, 12 - гибкая связь

Рис. 3. Разъединитель РЛНД-10

Разъемную часть разъединителя выполняют с линейным или плоскостным контактом. В разъединителях с линейным контактом переход тока осуществляется через ряд расположенных по одной линии точек, в разъединителях с плоскостным контактом - через несколько точек, расположенных на соприкасающихся плоскостях. В разъемах втычного типа, применяемых в камерах КРУ, переход тока осуществляется также через несколько точек, расположенных на соприкасающихся плоскостях. Управление разъединителями в городских сетях производят вручную: однополюсными - с помощью изолирующей штанги, трехполюсными - с помощью рычажного привода ПР. Разъединитель РВЗ имеет два привода - один для основных, второй для заземляющих ножей, причем предусмотрена блокировка между валами основных и заземляющих ножей, что исключает возможность включения заземляющих ножей при включенных основных разъединителях и, наоборот, включения основных разъединителей при включенных заземляющих ножах, т. е. исключает возможность ошибочных действий персонала при оперировании этими ножами.

Разъединители для наружных установок имеют изоляцию, рассчитанную для работы в неблагоприятных атмосферных условиях (дождь, снег, пыль), а также повышенную механическую прочность, поскольку операции с ними производят и при гололеде на контактах. На воздушных линиях и мачтовых трансформаторных подстанциях напряжением 6-10 кВ применяют разъединители РЛН (разъединители с линейным контактом для наружной установки) рубящего типа с вращением ножей в плоскости осей изоляторов и РЛНД - двухколонковые (рис. 3) с вращением ножей в плоскости, перпендикулярной осям изоляторов. В обозначении разъединителей для наружных установок указывают тип разъединителя, число заземляющих ножей, номинальные напряжение и ток.

1 - подвижный нож, 2 - опорный изолятор, 3 - стальная рама, 4 - трубка со штифтом для соединения с тягой привода, 5 - продольная тяга

Ремонт разъединителей

При ремонте разъединителей заменяют поврежденные изоляторы, зачищают контактные поверхности (у ножа и губки), проверяют надежность крепления контакта разъединителя к шинам и плотность прилегания разъемных контактов. Плотность прилегания проверяют щупом толщиной 0,05 мм и шириной 10 мм; щуп не должен входить между ножом и губкой глубже 5 - 6 мм.

При опробовании включения и отключения трехполюсных разъединителей проверяют:

одновременность включения ножей; при разновременности расстояние между губками и ножами не должно превышать 3 мм (рис. 4);

совпадение осей ножей и губок (рис. 5, а), что достигается изменением положения подвижного и неподвижного контактов;

отсутствие ударов ножа о головку изолятора или о губку неподвижного контакта; нож не должен доходить на 5 -6 мм до контактной площадки (рис. 5,6); для достижения одновременного включения и отсутствия ударов о головку изолятора ход ножей регулируют, изменяя ход изолирующей тяги данного ножа или поворачивая втулку тяги на валу рамы разъединителя. При ударах ножа о губку неподвижного контакта поворачивают или слегка перемещают изолятор на цоколе или неподвижный контакт на головке изолятора;

холостой ход привода и системы рычагов (тяг); холостой ход не должен превышать 5°, т. е. после поворота рукоятки привода на угол 5° ножи должны приходить в движение. Уменьшение холостого хода достигается изменением длины тяги или угла поворота ножей и привода.

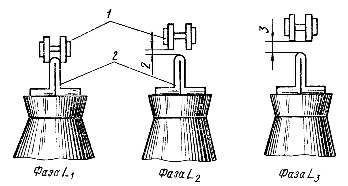

Рис. 4. Проверка разновременности прикасания ножей к губкам трехполюсного разъединителя

Рис. 5. Положение ножа относительно губок

1 - ножи, 2 - губки
