Выключатели нагрузки ВНР

Выключатели нагрузки, выпускаемые на номинальное напряжение 10 кВ и ток 400 А, предназначены для отключения этого тока и наибольшего (800 А), а также для защиты электрических сетей от токов к. з., когда к ним последовательно подключены предохранители ПКТ 6-10 кВ.

В обозначениях выключателей буквы и цифры означают: В - выключатель, Н - нагрузки, Р - с ручным приводом, п - с предохранителем ПКТ; 10 - номинальное напряжение, кВ, 400 - номинальный ток, А, 10 - номинальную периодическую составляющую сквозного тока к. з., кА; з - с заземляющими ножами, п - с заземляющими ножами, расположенными за предохранителями, 3 - устройство для подачи команды на отключение при перегорании предохранителя, У - климатическое исполнение, 3 - категорию размещения.

ВНРп-10/400-10зпУ3

Все выключатели нагрузки имеют заземляющие ножи, расположенные сверху или снизу выключателя либо за предохранителями ПКТ. Выключатели могут быть снабжены дополнительным устройством для подачи команды на отключение при перегорании предохранителя.

Дополнительно по теме

Рубильники, ящики силовые

Рубильники серии РП. Ящики ЯБПВУ

Разъединители

РВ, РВО, РВФЗ, РЛНД

Вакуумные выключатели

Масляный выключатель

ВПМ-10 ВМП-10 ВМГ-133

Выключатель нагрузки автогазовый ВНА

Предохранители ПКТ установлены на полураме, крепящейся к раме выключателя с противоположной стороны ножей заземления, т. е. если ножи заземления сверху выключателя, то полурама с предохранителями снизу, и наоборот. Ножи заземления приварены к валу, который с помощью дополнительных конструкций прикреплен к раме выключателя. Управление заземляющими ножами производят ручным приводом ПР-10, причем валы заземляющих ножей и выключателя нагрузки связаны блокировкой, не позволяющей включать ножи заземления при включенном выключателе и включать выключатель при включенных ножах заземления.

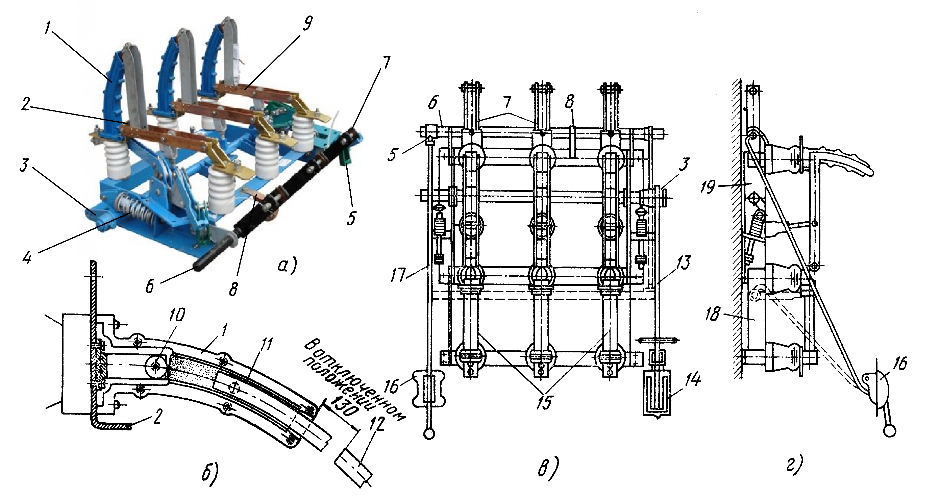

Рис. 1. Выключатели нагрузки (а - ВНР-10/400-10з, в, г — ВНРп-10/400-10з) и разрез дугогасительной камеры (б)

1 — дугогасительная камера, 2, 9 — неподвижный и подвижный рабочие контакты, 3, 5 — рычаги на валах выключателя нагрузки и заземляющих ножей, 4 — пружина, 6 — вал заземляющих ножей, 7 — заземляющие ножи, 8 - гибкая связь, 10, 12 — неподвижный и подвижный дугогасительные контакты, 11 — вкладыш из органического стекла, 13, 17 — тяги приводов выключателя нагрузки и заземляющих ножей, 14, 16 — приводы выключателя нагрузки и заземляющих ножей, 15 — предохранители ПКТ, 18 — полурама, 19 - рама

Выключатель нагрузки ВНР-10/400-10з (рис. 1, а) состоит из стальной рамы, на которой укреплены шесть опорных изоляторов. На изоляторах установлены дугогасящее устройство, неподвижные и подвижные контакты. Для быстрого отключения ножей имеются отключающие пружины.

Дугогасящее устройство (рис. 1,6) представляет собой пластмассовую камеру, в которой находятся газогенерирующие вкладыши 11 из органического стекла. Подвижный контакт 12 выключателя перемещается внутри вкладыша. При отключении выключателя нагрузки размыкаются сначала рабочие контакты 9 и 2, а затем дугогасительные 10 и 12, при этом между последними образуется электрическая дуга, которая затягивается в узкую щель между вкладышами. Под действием высокой температуры дуги органическое стекло выделяет большое количество газов, давление в дугогасительной камере повышается и газы устремляются к выходу через зазоры между подвижным ножом и вкладышами, образуя продольное дутье, вследствие чего дуга гаснет.

На рис. 1, в, г показан выключатель нагрузки с предохранителем ПКТ и приводом ПРА-17 для включения и отключения выключателя нагрузки. Привод имеет механизм свободного расцепления. Включение производят поворотом рукоятки привода снизу вверх, отключение - вручную, поворотом рукоятки сверху вниз и автоматически. В случае ручного отключения, при повороте рукоятки привода на небольшой угол, механизм свободного расцепления освободит вал выключателя нагрузки и под действием пружины подвижные контакты быстро отделятся от неподвижных. Пружина может быть установлена как на отключение, так и включение выключателя.

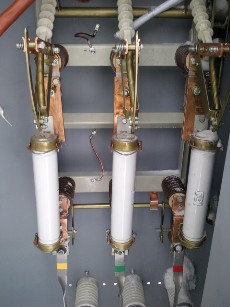

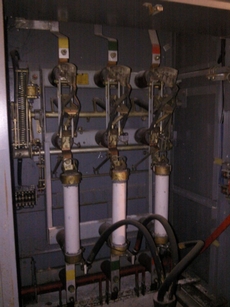

ВНП-М1-10/630-203 У2

Номинальное напряжение 10кВ

Номинальный ток 630А

Ном. период. составляющая сквозного тока к.з. 20кА

Ном. напр. элементов привода 220В

Made in GDR

Старые но надежные камеры бывшей республики очень хорошо себя зарекомендовали в сетях 6-10 кВ. Полная герметизация камер, в том числе и сборных шин, исключает возможность попадания пыли и влаги. Отличное качество сборки выключателя нагрузки обеспечивает безотказную его работу. Отключение выключателя и включение заземляющих ножей осуществляется специальной съемной ручкой.

Ремонт выключателей нагрузки

При ремонте выключателя нагрузки особое внимание обращают на контакты и вкладыши дугогасительных камер, так как дефектные вкладыши могут привести к аварии выключателя.

Контактные поверхности очищают от копоти, следов нагара и оплавления. Разбирают дугогасительное устройство, снимают щеки и осматривают газогенерирующие вкладыши. Если обнаружено, что вкладыши имеют выгоревшие стенки, их заменяют новыми.

Постоянно работающими блоками выключателя нагрузки являются пружины и буферные устройства, поэтому они чаще ломаются. Ослабленные или лопнувшие пружины заменяют новыми, а изношенные резиновые шайбы буфера заменяют шайбами, изготовленными из листовой резины толщиной 4-б мм.

Трущиеся поверхности выключателей тщательно очищают от старой смазки и наносят свежую смазку, которую выбирают в зависимости от температуры окружающей среды.

Во время ремонта выключателей нагрузки производят осмотр и ремонт привода выключателя. Для этого чистят все части механизма привода от пыли, грязи и старой смазки, подтягивают все болты, которые возможно проверить без разборки механизма привода, поворотами рычага проверяют плавность хода и отсутствие заедания в механизме привода. После ремонта трущиеся части привода смазывают, затем привод соединяют с механизмом выключателя нагрузки и проверяют взаимодействие привода и выключателя. В нормальном положении ножи должны точно и одновременно входить в дугогасительные и рабочие контакты и выходить из них без ударов, перекосов и точно по центру. Глубина вхождения ножей в камеры должна составлять не менее 160 мм.
