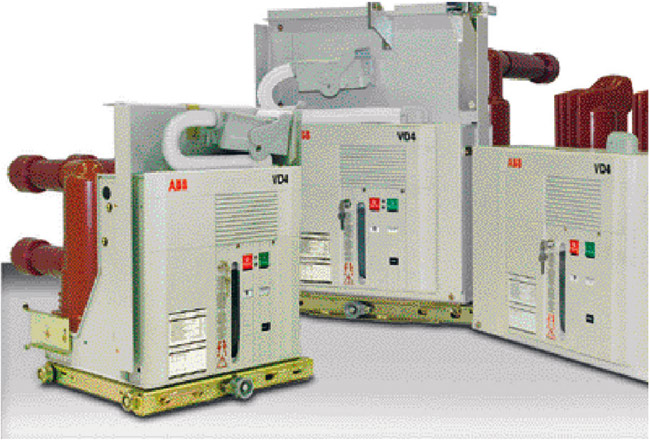

VD4 - вакуумный выключатель, производства ABB, среднего напряжения 10 ... 20 кВ - 630 ... 2500 А - 16 ... 31.5 кА

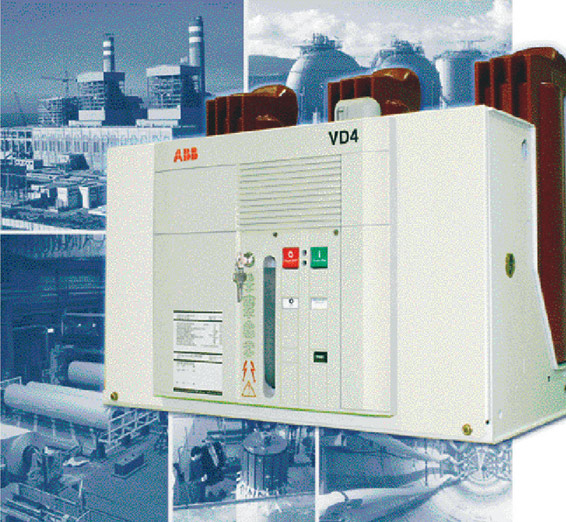

VD4 - вакуумный выключатель ABB

Общая информация

Новый VD4- синтез новой технологии изготовления полюсов с заливкой вакуумных дугогасительных камер в полюса и современного конструирования и производства выключателей.

VD4 выключатели

В выключателях среднего напряжения VD4 применены вакуумные камеры залитые в эпоксидные полюса. Заливка камер в эпоксид делает полюса очень прочными и защищает камеру от ударов, загрязнения и увлажнения. Вакуумная камера содержит контакты.

Отключение тока в вакууме

Вакуумному выключателю не требуется дугогасительная и изоляционная среда, так как дугогасительные камеры не содержат ионизируемых материалов.

Всегда при размыкании контактов дуга горит исключительно в парах материала контактов, которые ею расплавляются и испаряются. Пары металла сохраняются, поддерживаемые только внешней энергией, до перехода тока через естественный ноль. К этому моменту уменьшается интенсивность испарения и растет скорость конденсации паров металла, что ведет к очень быстрому восстановлению электрической прочности. Вследствие этого, вакуумная дугогасительная камера восстанавливает изоляционную способность, способность выдерживать переходное восстанавливающееся напряжение и происходит окончательное гашение дуги. Так как электрическая прочность в вакууме может быть достигнута даже при минимальных расстояниях между контактами, отключение цепи гарантируется также, когда размыкание контактов произойдет за несколько микросекунд до перехода тока через ноль. Специальные материалы и конструкция контактов хорошо ограничивают длительность и напряжение дуги, гарантируя минимальный износ контактов и большой ресурс. Кроме этого, вакуум препятствует их окислению и разрушению.

Тип привода EL

Низкая скорость движения контактов, небольшие ход и масса ограничивают энергию, необходимую для оперирования, и поэтому гарантируют крайне низкий механический износ системы.

Вследствие этого, вакуумный выключатель VD4 требует минимального обслуживания. Привод выключателя - привод с запасенной энергией и свободными расцепителями.

Эти свойства позволяют операциям включения и отключения не зависеть от оператора. Привод VD4 прост в использовании и понимании и может быть выполнен по индивидуальному заказу с помощью широкого набора принадлежностей, устанавливаемых легко и быстро. Эта простота структуры оборачивается большой надежностью аппаратов.

Структура

Привод и полюса закреплены на металлической раме, которая также является опорой стационарной версии выключателя. Малогабаритная структура обеспечивает запас прочности и механическую надежность. Выдвижная версия помимо разъемных контактов главной цепи и жгута с разъемом вторичных цепей, комплектуются тележкой для вкатывания и выкатывания выключателя в шкаф КРУ или кассету при закрытой двери.

  • Техника отключения в вакууме

    Отсутствие окисления контактов в вакууме

    Камера залитая в эпоксидный полюс

    Защита камеры от ударов, загрязнения и увлажнения

    Эксплуатация в различных климатических условиях

    Ограниченная энергия коммутации

    Приводе запасенной энергией и стандартным устройством против «прыгания»

    Исполнения по требованию заказчика с использованием принадлежностей

    Стационарная и выкатная версии

    Малые габариты

    Неразборные полюса

    Стабильность и надежность

    Минимальное обслуживание

    Вкатывание и выкатывание выключателя при закрытой двери

    Блокировки привода и тележки, препятствующие неправильным операциям

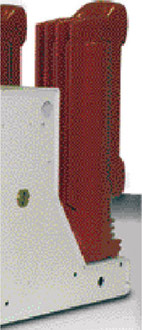

    Вакуумная камера залитая в эпоксидный полюс

    Безопасность для окружающей среды

разрез выключателя

1 Верхний вывод

2 Вакуумная камера

3 Эпоксидный корпус

4 Подвижный контакт

5 Нижний вывод

6 Гибкая связь

7 Пружины контактного нажатия

8 Тяга

9 Основание полюса

10 Соединение с приводом

"
