ГАБАРИТНЫЕ РАЗМЕРЫ
Стационарные выключатели
(*) Взаимозаменяемость обозначенных пунктов с предшествующей серией (345x520).
(*) Взаимозаменяемость обозначенных пунктов с предшествующей серией (345 х 400).
| VD4 | ||
| IN | 7405 (М5234) | |
| ІІн.р. | 12 | кВ |
| Ьюм. | 630 | А |
| 1250 A | ||
| к).ном. 16 | кА | |
| 20 | кА | |
| 25 | кА | |
| 31.5 | кА | |
| VD4 | ||
| IN | 7405 | |
| ІІн.р. | 17,5 | кВ |
| Ьюм. | 630 | А |
| 1250 А | ||
| к).ном. 16 | кА | |
| 20 | кА | |
| 25 | кА | |
| 31.5 | кА | |
| VD4 | ||
| IN | 7406 (М5234) | |
| ІІн.р. | 12 | КВ |
| Ьюм. | 630 | A |
| 1250 А | ||
| к).ном | і. 16 | kA |
| 20 | kA | |
| 25 | kA | |
| 31.5 | kA | |
| VD4 | ||
| IN | 7406 | |
| ІІн.р. | 17,5 | kB |
| Ьюм. | 630 | A |
| 1250 А | ||
| к).ном | і. 16 | kA |
| 20 | kA | |
| 25 | kA | |
| 31.5 | kA | |

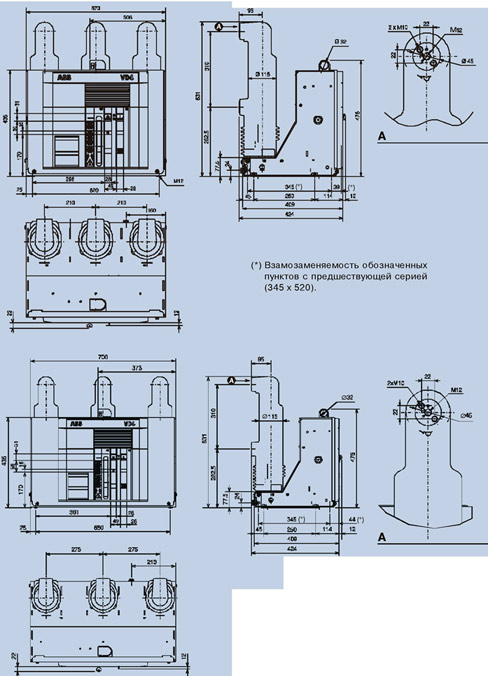

(*) Взаимозаменяемость обозначенных пунктов с предшествующей серией (345x650).
(*) Взаимозаменяемость обозначенных пунктов с предшествующей серией (345x520).
| VD4 1VCD000051 | |
| (Е0073) | |
| ІІн.р. 12 | кВ |
| Іном. 630 | А |
| 1250 | А |
| к) .ном. 16 | кА |
| 20 | кА |
| 25 | кА |
| 31,5 | кА |
| VD4 | |
| 1VCD000051 | |
| (Е0073) | |
| ІІн.р. 17,5 | кВ |
| Іном. 630 | А |
| 1250 А | |
| Іо.ном. 16 | кА |
| 20 | кА |
| 25 | кА |
| 31,5 | кА |
| VD4 1VCD000050 | |
| (Е0117) | |
| ІІн.р. 12 | кВ |
| Іном. 1600 | А |
| Іо.ном. 20 | кА |
| 25 | кА |
| 31,5 | кА |
Стационарные выключатели
| VD4 | |
| IN | 7407 (М5234) |
| ІІн.р. | 12 кВ |
| Ьюм. | 1600 А |
| 2000 А | |
| Іо.ном | і. 20 кА |
| 25 кА | |
| 31.5 кА | |
| VD4 | |
| "IN | 7407 (М5234) |
| Uh. р. | 17.5 кВ |
| Ьюм. | 1600 А |
| 2000 А | |
| Іо.ном | і. 20 кА |
| 25 кА | |
| 31.5 кА | |
| VD4 | |
| IN | 7408 (M5234) |
| UH.p. | 12 кВ |
| Ьюм. | 1600 A |
| 2000 A | |
| 2500 A | |
| Іо.ном | i. 20 kA |
| 25 кА | |
| 31.5 kA | |
| VD4 | |
| IN | 7408 (M5234) |
| UH.p. | 17.5 кВ |
| Ьюм. | 1600 A |
| 2000 A | |
| 2500 A | |
| Іо.ном | i. 20 kA |
| 25 кА | |
| 31.5 kA | |

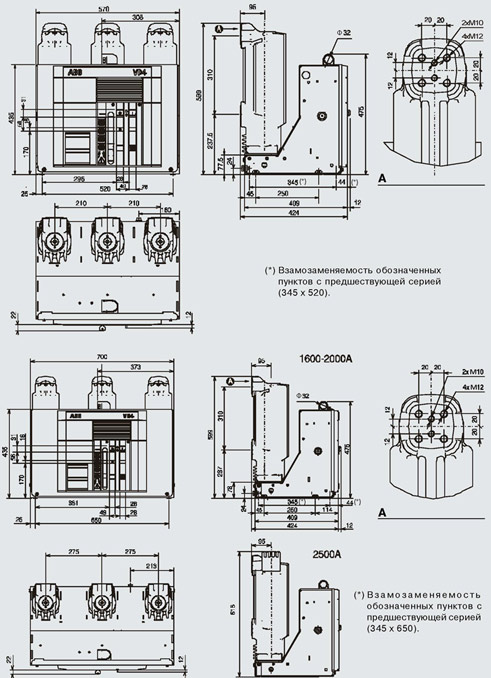

(*) Взаимозаменяемость обозначенных пунктов с предшествующей серией (345x650).
| VD4 |
| IN 7409 (M5234) |
| UH.p. 24 кВ |
| Ьюм. 630 A |
| 1250 A |
| Іо.ном. 16 кА |
| 20 kA |
| 25 kA |
| VD4 |
| TN 7410(M5234) |
| UH.p. 24 кВ |
| Іном. 630 A |
| 1250 A |
| Іо.ном. 16 кА |
| 20 kA |
| 25 kA |
VD4
(*) Взаимозаменяемость обозначенных пунктов с предшествующей серией (345 х 650).
Стационарные выключатели
| TN | 7411 (М5234) |
| ІІн.р. | 24 кВ |
| Ьюм. | 1600 А |
| 2000 А | |
| Іо.ном. 16 кА | |
| 20 кА | |
| 25 кА | |
| VD4 | |
| "IN | 7411 (М5234) |
| UH.p. | 24 кВ |
| Ьюм. | 2500 А |
