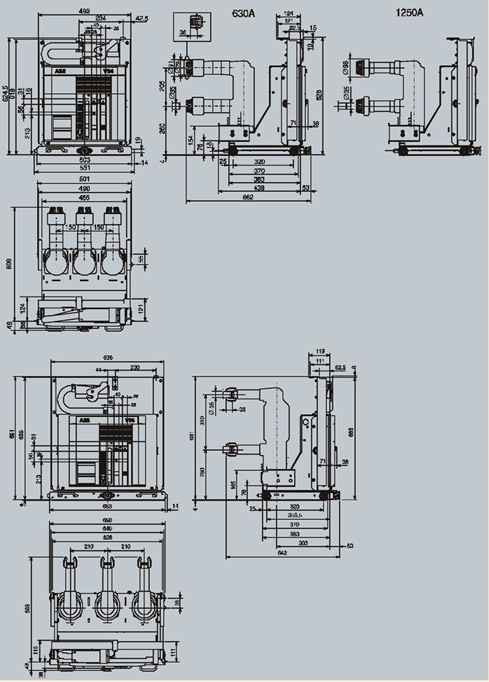

Выкатные выключатели для КРУ UniGear типа ZS1 и UniSafe

VD4/P

TN 7412 (E0105) Цн.р. 12 кВ Іном. 630 A

1250 A Іо.ном. 16 кА

20 kA 25 kA 31.5 kA

VD4/P

TN 7412 (E0105) Цн.р. 17.5 кВ

Іном. 630 A

1250 A Іо.ном. 16 кА 20 kA 25 kA 31.5 kA

VD4/W(1)

TN 7420(E0068) Цн.р. 12 кВ Іном. 630 A

1250 A Іо.ном. 16 кА

20 kA 25 kA 31,5 kA

VD4/W(1)

TN 7420(E0068) Цн.р. 17,5 кВ Іном. 630 A 1250 A Іо.ном. 16 кА 20 kA 25 kA 31,5 kA

(1) Только для UniSafe

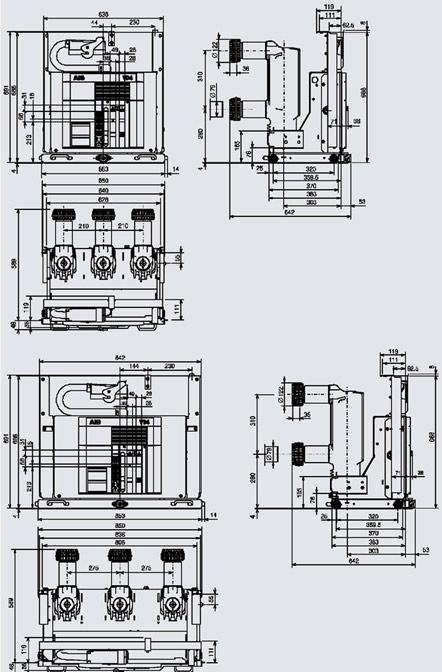

Выкатные выключатели для КРУ UniGear типа ZS1 и UniSafe

VD4/P

TN 7415(E0105) Цн.р. 12 кВ hoM. 1600 А 2000 А Іо.ном. 20 кА 25 кА 31.5 кА

VD4/P

TN 7415(Е0105) Цн.р. 17.5 кВ Ьюм. 1600 А 2000 А Іо.ном. 20 кА 25 кА 31.5 кА

VD4/P (1)

TN 7416(Е0117) Цн.р. 12 кВ Іном. 1600 А 2000 А

Іо.ном. 20 кА

25 кА 31.5 кА

VD4/P (1)

TN 7416(Е0117) Цн.р. 17.5 кВ Іном. 1600 А

2000 А

Іо.ном. 20 кА 25 кА 31.5 кА

(1 (Только для UniGearZSI

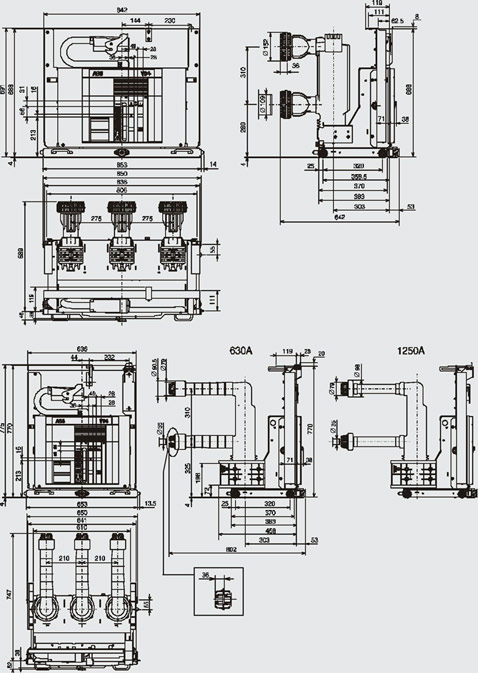

VD4/P

TN 7417(E0117) Цн.р. 17.5 кВ Іном. 2500 А Іо.ном. 20 кА

25 кА 31.5 кА

VD4/P

TN 7413 (E0105) Цн.р. 24 кВ Іном. 630 А

1250 А

Іо.ном. 16 кА

20 кА 25 кА

VD4/P(1)

TN 7414(EQ105) Цн.р. 24 кВ Іном. 630 А

1250 А

Іо.ном. 16 кА

20 кА 25 кА

(1) Только для UniGear ZS1

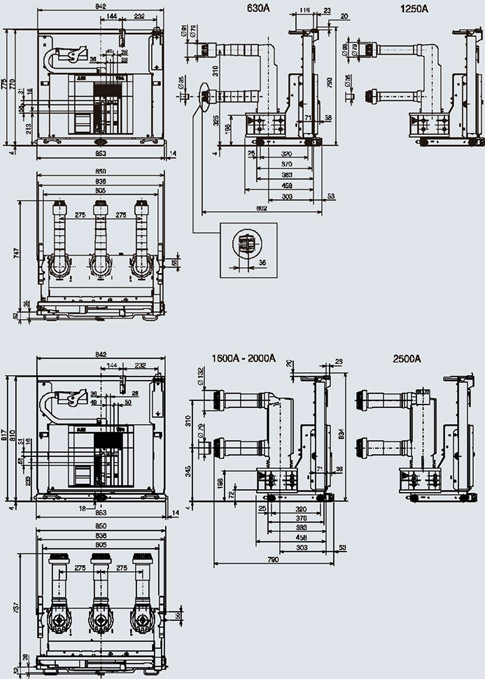

VD4/P

TN 7418(E0105) Цн.р. 24 кВ Іном. 1600 А 2000 А

2500 А (2)

Іо.ном. 16 кА

20 кА 25 кА

(2) Только для КРУ UniGear ZS1. Номинальный ток 2300 А

гарантирован с естественной вентиляцией. Номинальный ток 2500 А

ГАБАРИТНЫЕ РАЗМЕРЫ

Выкатные выключатели для КРУ UniGear типа ZS1 и UniSafe

гарантирован с принудительной вентиляцией.
