Номинальный ток с выключателем в шкафах КРУ UniGear типа ZS1 при температуре окружающего воздуха 40 С

Выкатные выключатели для UniGea

ВЫБОР И ЗАКАЗ ВЫКЛЮЧАТЕЛЕЙ

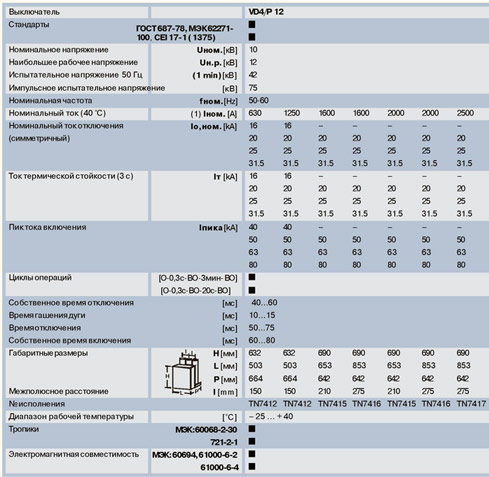

Основные характеристики выкатных выключателей ABB для шкафов КРУ UniGear типа ZS1 (12 -17.5 - 24 kV)

Номинальный ток 2300 А/2500 А, соответственно естественная и принудительная вентиляция.


VD4/P17							VD4/P 24
¦							¦
¦							¦
15							20
17.5							24
42							50
95							125
50-60							50-60
630	1250	1600	1600	2000	2000	2500	630	630	1250	1250	1600	2000	2500(2)
16	16						16	16	16	16	16	16	16
20	20	20	20	20	20	20	20	20	20	20	20	20	20
25	25	25	25	25	25	25	25	25	25	25	25	25	25
31.5	31.5	31.5	31.5	31.5	31.5	31.5
	16						16	16	16	16	16	16	16
20	20	20	20	20	20	20	20	20	20	20	20	20	20
25	25	25	25	25	25	25	25	25	25	25	25	25	25
31.5	31.5	31.5	31.5	31.5	31.5	31.5
40	40						40	40	40	40	40	40	40
50	50	50	50	50	50	50	50	50	50	50	50	50	50
63	63	63	63	63	63	63	63	63	63	63	63	63	63
80	80	80	80	80	80	80
¦							¦
¦							¦
40...60							-45
10...15							10-15
50...75							55-60
60...80							-80
632	632	690	690	690	690	690	794	794	794	794	838	838	838
503	503	653	853	653	853	853	653	853	653	853	853	853	853
664	664	642	642	642	642	642	802	802	802	802	790	790	790
150	150	210	275	210	275	275	210	275	210	275	275	275	275
TN 7412	TN 741	2 TN 741	5 TN 741	6 TN 7415	TN 741	6 TN 7417	TN 7413	TN 7414	TN 7413	TN 7414	TN 7418	TN 7418	TN 7418
-25 ...	+ 40						-25 ...	+ 40
¦							¦
¦							¦
¦							¦
¦							¦

Выкатные версии выключателей для шкафов КРУ UniGear типа ZS1

Примечания

L = Ширина шкафа.

I = Межполюсное расстояние.

u/l = Расстояние между верхним и нижним выводами.

Д = Диаметр разъемного контакта токоотвода.

Выключатели, применяемые с принадлежностями, приведенными на следующих страницах.

Выкатные выключатели VD4/P для шкафов КРУ UniGear типа ZS1
UH.p	Іо,ном.	Номинальный ток (40'С) [А] (*)
кВ	кА	L = 650 l = 150 u/l = 205 Д=35	L = 800 1 = 210 u/l = 310 Д = 79	L= 1000 1 = 275 u/l = 310 Д=79	L= 1000 1 = 275 u/l = 310 Д- 109	L= 800 1 = 210 u/l = 310 Д = 35	L= 1000 1 = 275 u/l = 310 Д=35	L= 1000 1 = 275 u/l = 310 Д=79	Тип выключателя
12	16	630							VD4/P 12.06.16 p150
	20	630							VD4/P12.06.20p150
	25	630							VD4/P12.06.25p150
	31.5	630							VD4/P 12.06.32 p 150
	16	1000							VD4/P12.12.16p150
	20	1000							VD4/P 12.12.20 p150
	25	1000							VD4/P 12.12.25 p150
	31.5	1000							VD4/P12.12.32p150
	16	1250							VD4/P12.12.16p150
	20	1250							VD4/P 12.12.20 p150
	25	1250							VD4/P 12.12.25 p150
	31.5	1250							VD4/P12.12.32p150
	\| 20		1600						VD4/P 12.16.20 p210
	25		1600						VD4/P 12.16.25 p210
	31.5		1600						VD4/P12.16.32p210
	20		2000						VD4/P12.20.20p210
	25		2000						VD4/P12.20.25p210
	31.5		2000						VD4/P12.20.32 p210
	\| 20			1600					VD4/P 12.16.20p275
	25			1600					VD4/P 12.16.25p275
	31.5			1600					VD4/P 12.16.32 p275
	20			2000					VD4/P 12.20.20 p275
	25			2000					VD4/P 12.20.25 p275
	31.5			2000					VD4/P 12.20.32p275
	\| 20				2500				VD4/P 12.25.20 p275
	25				2500				VD4/P 12.25.25 p275
	31.5				2500				VD4/P 12.25.32p275
17.5	16	630							VD4/P 17.06.16 p150
	20	630							VD4/P 17.06.20 p150
	25	630							VD4/P 17.06.25 p150
	31.5	630							VD4/P 17.06.32 p150
	16	1000							VD4/P 17.12.16 p150
	20	1000							VD4/P 17.12.20 p150
	25	1000							VD4/P 17.12.25 p150
	31.5	1000							VD4/P 17.12.32 p150
	16	1250							VD4/P 17.12.16 p150
	20	1250							VD4/P 17.12.20 p150
	25	1250							VD4/P 17.12.25 p150
	31.5	1250							VD4/P 17.12.32 p150
	20		1600						VD4/P 17.16.20 p210
	25		1600						VD4/P 17.16.25 p210
	31.5		1600						VD4/P 17.16.32 p210
	20		2000						VD4/P 17.20.20p210
	25		2000						VD4/P 17.20.25p210
	31.5		2000						VD4/P 17.20.32 p210
	20			1600					VD4/P17.16.20 p275
	25			1600					VD4/P17.16.25 p275
	31.5			1600					VD4/P 17.16.32 p275
	20			2000					VD4/P 17.20.20 p275
	25			2000					VD4/P 17.20.25 p275
	31.5			2000					VD4/P 17.20.32 p275
	20				2500				VD4/P 17.25.20 p275
	25				2500				VD4/P 17.25.25 p275
	31.5				2500				VD4/P 17.25.32 p275

Примечания

L = Ширина шкафа.

I = Межполюсное расстояние.

u/l = расстояние между верхним и нижним выводом.

Д = Диаметр разъемного контакта токоотвода.

(*) Номинальный ток 2300 А/2500 А, соответственно естественная и принудительная вентиляция.

Выкатные выключатели VD4/P для шкафов КРУ UniGear типа ZS1

UH.p. Іо,ном.		Номинальный ток (40"С) [А] (*)
кВ	кА	L = 650 1 = 150 u/l = 205 Д=35	L = 800 1 = 210 u/l = 310 Д=79	L= 1000 1 = 275 u/l = 310 Д=79	L= 1000 1 = 275 u/l = 310 Д=109	L = 800 1 = 210 u/l = 310 Д=35	L= 1000 1 = 275 u/l = 310 Д = 35	L= 1000 1 = 275 u/l = 310 Д=79	Circuit-breaker type
24	16					630			VD4/P 24.06.16 p210
	20					630			VD4/P24.06.20p210
	25					630			VD4/P24.06.25p210
	16					1000			VD4/P 24.12.16 p210
	20					1000			VD4/P 24.12.20 p210
	25					1000			VD4/P 24.12.25 p210
	16					1250			VD4/P 24.12.16 p210
	20					1250			VD4/P 24.12.20 p210
	25					1250			VD4/P 24.12.25 p210
	16						630		VD4/P24.06.16 p275
	20						630		VD4/P24.06.20 p275
	25						630		VD4/P24.06.25 p275
	16						1000		VD4/P 24.12.16 p275
	20						1000		VD4/P 24.12.20 p275
	25						1000		VD4/P 24.12.25 p275
	16						1250		VD4/P 24.12.16 p275
	20						1250		VD4/P 24.12.20 p275
	25						1250		VD4/P 24.12.25 p275
	16							1600	VD4/P 24.16.16 p275
	20							1600	VD4/P24.16.20 p275
	25							1600	VD4/P24.16.25 p275
	16							2000	VD4/P 24.20.16 p275
	20							2000	VD4/P 24.20.20 p275
	25							2000	VD4/P 24.20.25 p275
	16							2300	VD4/P 24.25.16 p275
	20							2300	VD4/P 24.25.20 p275
	25							2300	VD4/P 24.25.25 p275
	16							2500	VD4/P 24.25.16 p275
	20							2500	VD4/P 24.25.20 p275
	25							2500	VD4/P 24.25.25 p275

Стандартная комплектация выкатных выключателей для шкафов КРУ UniGear типа ZS1

Базовая версия - трехполюсный выкатной выключатель

следующей комплектации:

EL привод с ручным натяжением включающих пружин

механический указатель состояния включающих пружин привода - натянуты/распущены

механический указатель - выключатель включен/отключен

кнопка включения

кнопка отключения

счетчик срабатывания

переключатель вторичных цепей - 10 нормально замкнутых/ разомкнутых контактов

рычаг для ручного натяжения включающих пружин привода

разъемные контакты главной цепи

жгут проводов вторичных цепей с вилкой, не позволяющей включить ее в розетку, если номинальный ток выключателя отличается от номинального тока шкафа

рукоятка вкатывания и выкатывания выкатного выключателя (количество соответствует числу заказанных выкатных элементов)

электромагнит блокировки тележки, препятствующий вкатыванию выключателя при разомкнутом разъеме вторичных цепей

кпемная колодка вторичных цепей.

Номинальный ток с выключателем в шкафах КРУ типа Unisafe при температуре окружающего воздуха 4СГС.

Консультируйтесь с ABB о габаритных размерах.
