ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Принципиальные схемы

На приведенной схеме (No. 1VCD400047) показаны цепи выкатных

выключателей типа VD4/P с ручным выкатыванием тележки до 24 кВ, поставляемых потребителю с разъемом "-ХВ".

Для выкатных выключателей типа VD4/P с моторным приводом выкатывания тележки схема №1VCD400048.

Для стационарных выключателей схема No. 1VCD400046.

Используйте

электрические

схемы,

поставляемые с каждым

схемы VD4

выключателем, так как могут быть изменения в связи с совершенствованием выключателей.

Рабочее состояние на схемах

На схемах отображено следующее состояние:

выключатель отключен, в рабочем положении

цепи обесточены

включающие пружины распущены

Обозначения

? = Номер рисунка схемы

* = См.прим..отмеченное буквой

-QB = Принадлежности выключателя -ВМ = Shunt Test Unit -устройство

контроля функциональности и непрерывности работы вкл/откл расцепителей (см. прим. D) -MS = Двигатель натяжения пружин

(см. прим. С) -ВВ1..2-3 = Контакты 2-ых цепей -BS1 = Конечный выключатель двигателя

взвода пружин -BS2 = Контакты сигнализации

включающей пружины натянуты/ распущены

-BD = Контакт положения двери отсека -ВВ4 = Проходной контакт

кратковременного действия, замыкающийся при отключении выключателя -ВВ5 = Контакт сигнализации

расцепителя минимального напряжения наличие напряжения -ВТ2 = Контакт сигнализации выкаченного положения выключателя(прим. Е) -ВТ1 = Контакт сигнализации

подключенного положения выключателя(прим. Е) -ВТЗ = Контакт положения выключателя,

размыкается при перемещении -SC = Кнопка или контакт включения -SO = Кнопка или контакт отключения -ХВ = Разъем 2-ых цепей выключателя -ХВ2... 10 = Подсоединения

принадлежностей -ХВ1 = Сборный клеммник шкафа(вне

выключателя) -RL1 = Блокирующий магнит.

Механически препятствует включению выключателя при отсутствии напряжения (введя последовательно кнопку с выдержкой времени, можно на время ограничить действие блокировки)

-RL2 = Блокирующий магнит. Механически препятствует вкатыванию и выкатыванию выключателя при отсутствии напряжения (введя последовательно кнопку с выдержкой времени, можно на время ограничить действие блокировки) -МС = Включающий расцепитель (прим. D) -М01 = Первый отключающий расцепитель (прим. D) -М02 = Второй отключающий расцепитель (прим. D) -МОЗ = Отключающий соленоид для расцепителя, вне выключателя

-MU = Расцепитель минимального напряжения (прим. В) Подписи к схемам

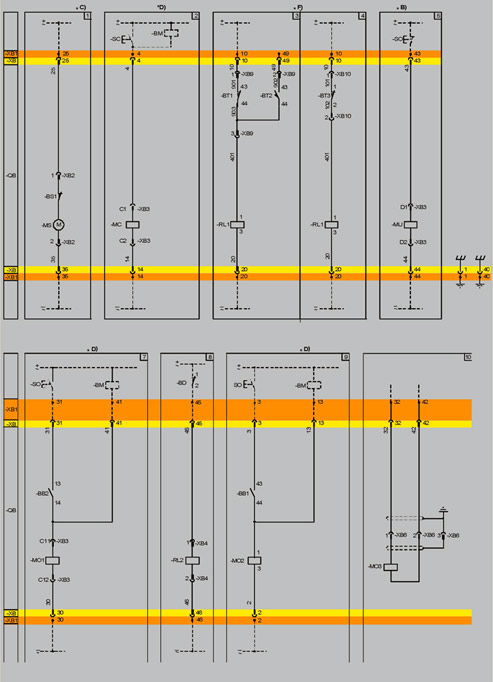

Рис. 1 = Электрическая цепь двигателя натяжения пружин (прим. С)

Рис. 2 = Включающий расцепитель (механическая

блокировка против «прыгания») Рис. 3 = Блокировочный магнит. Механически препятствует включению выключателя при отсутствии напряжения (этот рис. должен приводиться, когда запрошены -ВТ1, -ВТ2). (Введя последовательно кнопку с выдержкой времени, позволяющую управление, можно на время ограничить действие блокировки). Рис. 4= Блокировочный магнит. Механически препятствует включению выключателя при отсутствии напряжения (этот рис. должен приводиться, когда не запрошены -ВТ1, -ВТ2, а дан -ВТ1).(Введя последовательно кнопку с выдержкой времени, позволяющую управление, можно на время ограничить действие блокировки).

Рис. 5 = Реле минимального напряжения без выдержки

времени (прим. В). Рис. 7 = Первый отключающий расцепитель с возможностью длительного контроля целостности катушки (прим. D).

Рис. 8 = Блокирующий магнит. Механически препятствует вкатыванию и выкатыванию выключателя при отсутствии напряжения (введя последовательно кнопку с выдержкой времени, позволяющую управление, можно на время ограничить действие блокировки).

Рис. 9 = Второй отключающий расцепитель с возможностью длительного контроля целостности катушки (прим. D).

Рис.10 = Отключающий соленоид для

расцепителя от микропроцессора, расположенного вне выключателя.

Рис. 22= Сигнализация взвода включающей пружины

Рис. 23 = Сигнализация-отключающая пружина распущена

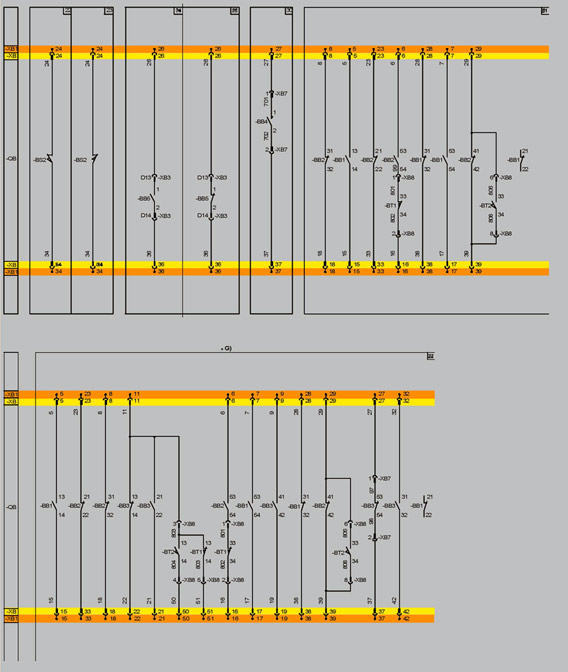

Рис. 24-25 = Контакт сигнализации

расцепителя минимального напряжения наличие напряжения. Возможен разомкнутый или замкнутый контакт.

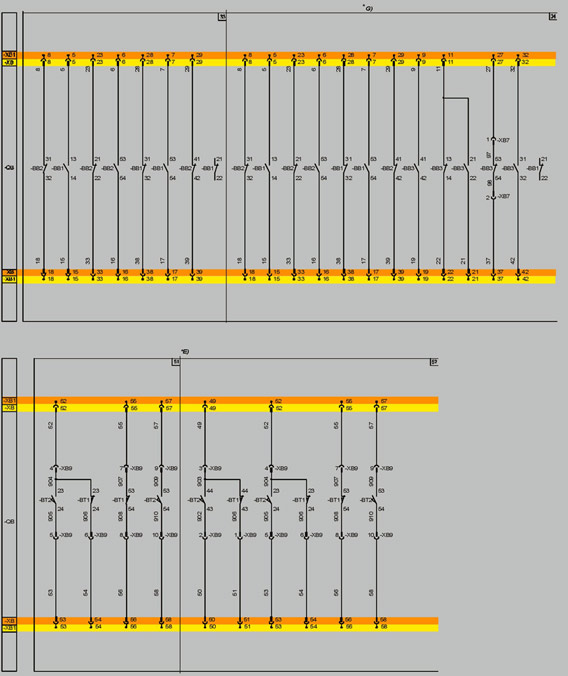

Рис. 30= Проходной контакт, замыкающийся мгновенно, когда выключатель отключен.

Рис. 31-32-33-24 = Вторичные контакты выключателя

Рис. 51= Контакты сигнализации вкаченного и выкаченного положения выключателя, расположенные на выключателе.

Рис. 52 = Контакты сигнализации вкаченного и выкаченного положения выключателя, расположенные на выключателе. Поставляются ABB по заказу.

Несовместимость

Комбинации, приведенные ниже, не

возможны на одном и том же выключателе:

3-4	31-32	-33-34	4-31-32
3-33-34	см	-25	31-32-52
33-34-51	51	-52	22-23

Примечания

Выключатели поставляются только с принадлежностями, указанными в заказной спецификации. Составляя заказ сверяйте аппаратуру по каталогу.

Возможна поставка расцепителя минимального напряжения в версии питания тем же напряжением, которым питается выключатель, или независимым напряжением. Выключатель можно включить только при наличии питания на расцепителе минимального напряжения (механическая блокировка). В случае одного и того же источника питания для включающего расцепителя и расцепителя минимального напряжения и если требуется автоматическое включение выключателя после восстановления напряжения, необходима 50 мс задержка подачи питания на включающий расцепитель после восстановления напряжения на расцепителе минимального напряжения. Это можно получить через цепь внешнюю по отношению к выключателю включая отдельный замыкающийся контакт, см. рис. 24 и реле выдержки времени.

Проверьте пригодность источника питания вторичных цепей, сделав одновременное включение нескольких двигателей натяжения пружин. Включающие пружины должны быть взведены вручную перед подачей питания вторичных цепей для предупреждения излишнего потребления.

Цепи контроля катушек отключающего расцепителя должны использоваться только для этой цели. Возможно использование устройства Shunt Test Unit для контроля различных расцепителей.

Контакты сигнализации вкаченного/ выкаченного положений выключателя (-ВТ1 и -ВТ2) приведенные на рис. 51-52 расположены на выключателе (подвижная часть) и устанавливаются по заказу.

Рис. 3 приведен, когда установлены -ВТ1 и -ВТ2, рис. 4 когда они отсутствуют (в этом случае обязательно наличие -ВТЗ).

Когда рис. 10 необходим, контакт -ВВЗ

32 приведенный на рис. 32-34 недоступен. Когда рис. 30 необходим, контакт - ВВЗ 53-54, приведенный на рис.

34 недоступен.

Графические символы на электрических схемах (МЭК 60617)

	Тепловое действие			Масса, рама
	Электромагнитное действие			Проводники в экранированном кабеле (2 проводника)
	Задержка времени			Соединения проводников
	Кнопка управления			Вывод или клемма
	Ключ управления			Вилка и розетка (мама и папа)
	Заземление (общий символ)			Сопротивление (общий символ)

	Конденсатор (общий символ)			Кратковременно проходной контакт

	Двигатель (общий символ)			Выключатель замкнутого положения

	Двухполупериодный выпрямитель (мостовой)			Выключатель разомкнутого

	Замыкаемый контакт			Силовой выключатель с автоматическим отключением

	Размыкаемый контакт			Катушка управления (общий символ)

	Переключаемый размыкаемый контакт перед замыканием			Лампа (общий символ)
