Выключатели VD4 имеют полный комплект принадлежностей для удовлетворения всех требований по возможному применению. Привод имеет стандартизированный набор принадлежностей, которые просто выбрать и заказать и которые удобно устанавливаются с передней стороны выключателя. Электрическое соединение осуществляется с помощью разъемных соединений.

Использование, обслуживание и эксплуатация аппаратуры простые и требует минимальных затрат.

Тип привода - пружинный с запасенной энергией, который всегда имеет механизм против «прыгания» и снабжен блокировками против ошибочных операций.

Любая последовательность операций возможна, если только все условия, обеспечивающие ее выполнение, исполнены правильно и точно. Для всех типов выключателей используются одни и те же принадлежности. Места установки принадлежностей строго фиксированы для облегчения их установки и замены.

Высокая надежность привода благодаря имеющемуся малому числу компонентов и их производителей.

Чрезвычайно ограниченное и простое обслуживание

Единые принадлежности, одинаковые для применения на постоянном и переменном токе

Электрические принадлежности могут быть быстро и легко установлены или заменены благодаря кабелям с разъемными соединениями

Стандартное применение устройства против «прыгания»

Встроенный рычаг для ручного взведения пружин

Ключ блокировки отключенного выключателя

Крышка, защищающая кнопки включения и отключения

Висячий замок на кнопки ручного управления

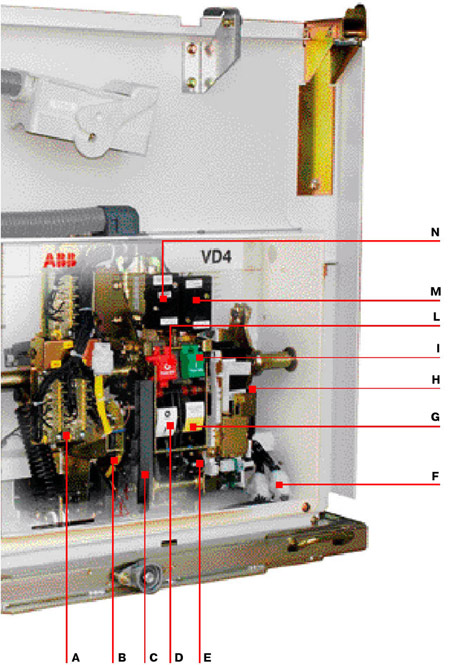

Привод выключателя

А Вторичные контакты

В Двигатель натяжения пружин

С Встроенный рычаг ручного натяжения пружин

D Устройство сигнализации включенного/ отключенного положения выключателя

Е Счетчик срабатывания

F Разъемы электрических принадлежностей

G Сигнализация состояния натяжения пружин

Н Вторичные расцепители

I Кнопка включения

L Кнопка отключения

М Кпемная колодка вторичных цепей

N Дополнительный отключающий расцепитель

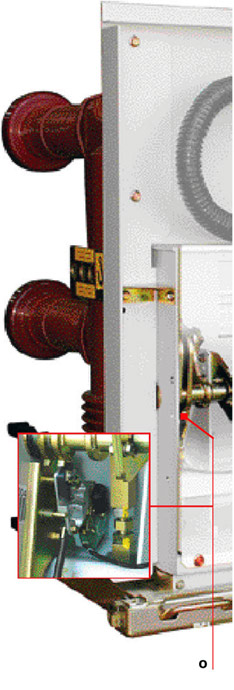

О Проходной контакт
