Принципы работы камер ABB

В вакуумных камерах при размыкании контактов возникает дуга в вакууме, которая сохраняется до перехода тока через ноль и может быть подвержена влиянию магнитных полей.

Дуга в вакууме - диффузная или сжатая

Вслед за размыканием контактов на однородной поверхности катода возникшие отдельные расплавленные точки выделяют расплавленный металл, который поддерживает дугу. Диффузная дуга в вакууме характеризуется распространением над контактной поверхностью и равномерным распределением тепловой нагрузки по поверхности контактов. При номинальном токе вакуумной камеры электрическая дуга всегда диффузного типа. Эрозия контактов незначительна и число отключений тока очень велико. При увеличении отключаемого тока (выше номинального) электрическая дуга стремится преобразоваться из дуги диффузного типа в дугу сжатого типа благодаря эффекту Холла. Начинающаяся на аноде дуга сжимается и в дальнейшем с ростом тока стремиться стать строго очерченной.

Происходит увеличение температуры в результате тепловой нагрузки на контакты. Дуга вращается для предотвращения перегрева и эрозии контактов. Дуга при вращении подобна подвижному проводнику, через который протекает ток.

Спиральная геометрия контактов вакуумных камер ABB

Особая спиральная геометрия контактов создает радиальное магнитное поле во всей области нахождения ствола дуги, располагаемого по окружности контактов.

Электромагнитная сила является самогенерируемой и действует тангенциально, вызывая быстрое вращение дуги вокруг оси контакта.

Таким образом, дуга принудительно вращается и охватывает большую поверхность, по сравнению с фиксированной сжатой дугой.

Вакуумная камера

1 Стержень/вывод

2 Круговая защита

3 Сильфон

4 Крышка камеры

5 Экран

6 Керамический изолятор

7 Экран

8 Контакты

9 Вывод

10 Крышка камеры

Кроме минимизации термической нагрузки на контакты, все это делает их эрозию незначительной, а все вместе позволяет отключать даже очень большие токи КЗ. Вакуумные камеры ABB отключают в ноль тока без повторных пробоев. Быстрое уменьшение заряженных частиц в токе и конденсации паров металла совместно с переходом тока через ноль позволяют достичь максимальной электрической прочности между контактами камеры в течение микросекунд.

Имеющиеся исполнения

Имеются выключатели VD4 стационарного и выкатного исполнения с передним расположением привода. Выкатные версии применимы для КРУ типов UniGearZSI и Unisafe.

Область применения

Выключатели VD4 используются при распределении электроэнергии для защиты кабелей, воздушных линий, трансформаторов, распределительных подстанций, двигателей, генераторов и конденсаторных батарей.

Стандарты и соответствие

Выключатели VD4 соответствуют требованиям ГОСТ 687-78 и МЭК 62271 -100 и национальным стандартам большинства стран, прошли испытания, приведенные ниже, и обеспечивают безопасность и надежность в эксплуатации при любом применении.

• Типовые испытания: на нагрев номинальным током, приложением импульсного напряжения и напряжения промышленной частоты, на термическую и динамическую стойкость, на механический ресурс, на коммутационную способность и на отключение ненагруженных кабелей.

• Приемо-сдаточные испытания: испытания изоляции главных и вспомогательных цепей напряжением промышленной частоты; измерение сопротивления главных цепей; механические и электрические операции.

Безопасность при эксплуатации

диаграмма трансформации в вакуумной камере

Схематическая диаграмма трансформации в вакуумной камере диффузной дуги в сжатую.

¦ Ток и напряжение при однофазном процессе отключения в вакууме.

Благодаря полному комплекту механических и электрических блокировок (комплектация по заказу),с выключателями VD4 возможно конструирование безопасных шкафов КРУ. Разработанные блокирующие устройства обеспечивают в эксплуатации максимальную безопасность и контроль при использовании, предотвращая неправильные действия.

Ключи блокировок или висячие замки разрешают операции включения/отключения или вкатывание/выкатывание выключателей. Специальное устройство позволяет только при закрытой двери вкатывать и выкатывать выключатель.

гашение дуги в вакууме

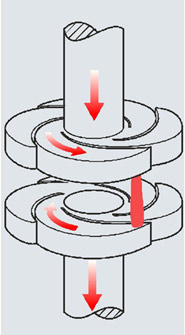

Расположение радиального магнитного поля контактов с вращением дуги в вакууме.

Блокировка, препятствующая вкатыванию включенного выключателя и выключателей с различными номинальными токами.
