Страница 6 из 11 ВЫБОР И ЗАКАЗ ВЫКЛЮЧАТЕЛЕЙ

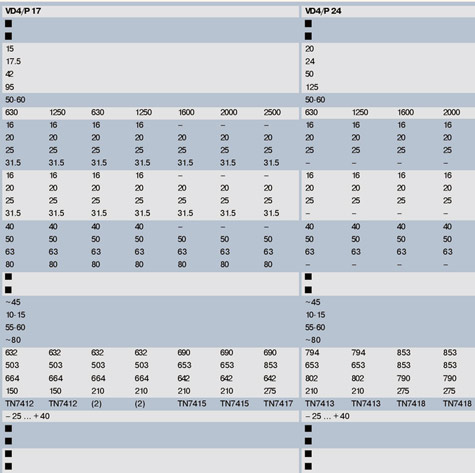

Основные характеристики выкатных выключателей для шкафов КРУ типа Unisafe (12 -17.5 - 24 kV)

Выкатные версии выключателей для шкафов КРУ типа UniSafe


Выключатель		VD4/P 12
Стандарты Г0СТ687-78, МЭК62271- 100, CE117-1 ( 1375)		¦ ¦
Номинальное напряжение	Uhom.[kB]	10
Наибольшее рабочее напряжение	ІІн.р. [кВ]	12
Испытательное напряжение 50 Гц	(1 мин)[кВ]	28
Импульсное испытательное напряжение [кВ1		75
Номинальная частота	fном [Гц]	50-60
Номинальный ток (40 °С)	(1) Іном [А]	630	1250	630	1250	1600	2000	2500
Номинальный ток отключения (симметричный)	1о,ном.[кА]	16	16	16	16	-		-
		20	20	20	20	20	20	20
		25	25	25	25	25	25	25
		31.5	31.5	31.5	31.5	31.5	31.5	31.5
Ток термической стойкости (3 с)	It [кА]	16	16	16	16	-	-	-
		20	20	20	20	20	20	20
		25	25	25	25	25	25	25
		31.5	31.5	31.5	31.5	31.5	31.5	31.5
Пик тока включения	1пика[кА]	40	40	40	40	-		-
		50	50	50	50	50	50	50
		63	63	63	63	63	63	63
		80	80	80	80	80	80	80
Цикл операций	[0-0,3с-в0-3мин- ВО] [0-0,3с-в0-20с-в0]	¦ ¦
Собственное время отключения	[МС]	-45
Время гашения дуги	[МС]	10-15
Время отключения	[МС]	55-60
Время включения	[МС]	-80
Габаритные размеры	Н [мм]	632	632	632	632	690	690	690
	L [мм] P [мм] I [мм]	503 664	503 664	503 664	503 664	653 642	653 642	853 642
Межполюсное расстояние	L [мм] P [мм] I [мм]	150	150	210	210	210	210	275
№исполнения		TN 7412	TN 7412	(2)	(2)	TN 7415	TN 7415	TN 7417
Диапазон рабочей температуры		-25...+40
Тропики	МЭК:60068-2-30 721-2-1	¦ ¦
Электромагнитная совместимость	МЭК:60694,61000-6-2 61000-6-4	¦ ¦

Выкатные версии выключателей для шкафов КРУ типа UniSafe

Выключатели, применяемые с принадлежностями, приведенными на следующих страницах.

Примечания

L = Ширина шкафа.

1= Межполюсное расстояние.

u/l = Расстояние между верхним и нижним выводом.

Д= Диаметр разъемного контакта токоотвода.

(1) Консультируйтесь с ABB по применению этой версии.

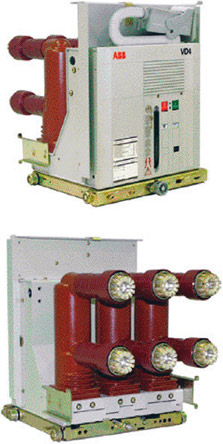

Выкатной выключатель VD4/P для шкафов КРУ типа UniSafe

UH.p	Іо,ном.	Номинальный ток (40'С) [А]
кВ	кА	І_ = 600	L = 750	L = 750	L= 1000	L= 800	L= 1000	Тип выключателя
		І = 150	1 = 210	1 = 210	1 = 275	1 = 210	1 = 275
		u/l = 205	u/l = 310	u/l = 310	u/l = 310	u/l = 310	u/l = 310
		Д=35	Д =35(1)	Д = 79	Д =109	Д=35	Д=79
12	16	630						VD4/P 12.06.16 р150
	20	630						VD4/P 12.06.20 р 150
	25	630						VD4/P 12.06.25 р 150
	31.5	630						VD4/P 12.06.32 р150
	16	1250						VD4/P12.12.16 р 150
	20	1250						VD4/P 12.12.20 р150
	25	1250						VD4/P 12.12.25 р150
	31.5	1250						VD4/P12.12.32p150
	16		630					VD4/P12.06.16p210
	20		630					VD4/P 12.06.20 р210
	25		630					VD4/P 12.06.25 р210
	31.5		630					VD4/P12.06.32 р210
	16		1250					VD4/P 12.12.16 р210
	20		1250					VD4/P12.12.20p210
	25		1250					VD4/P12.12.25p210
	31.5		1250					VD4/P 12.12.32 р210
	20			1600				VD4/P 12.16.20 р210
	25			1600				VD4/P 12.16.25 р210
	31.5			1600				VD4/P12.16.32p210
	20			2000				VD4/P12.20.20 р210
	25			2000				VD4/P12.20.25 р210
	31.5			2000				VD4/P 12.20.32 р210
	20				2500			VD4/P 12.25.20 р275
	25				2500			VD4/P 12.25.25 р275
	31.5				2500			VD4/P12.25.32 р275

17.5	16	630						VD4/P 17.06.16 р150
	20	630						VD4/P 17.06.20 р150
	25	630						VD4/P 17.06.25 р150
	31.5	630						VD4/P 17.06.32 р150
	16	1250						VD4/P 17.12.16 р150
	20	1250						VD4/P 17.12.20 р150
	25	1250						VD4/P 17.12.25 р150
	31.5	1250						VD4/P 17.12.32 р150
	16		630					VD4/P 17.06.16 р210
	20		630					VD4/P 17.06.20 р210
	25		630					VD4/P 17.06.25 р210
	31.5		630					VD4/P 17.06.32 р210
	16		1250					VD4/P 17.12.16 р210
	20		1250					VD4/P17.12.20p210
	25		1250					VD4/P17.12.25p210
	31.5		1250					VD4/P 17.12.32р210
	20			1600				VD4/P 17.16.20 р210
	25			1600				VD4/P 17.16.25 р210
	31.5			1600				VD4/P 17.16.32 р210
	20			2000				VD4/P 17.20.20 р210
	25			2000				VD4/P 17.20.25 р210
	31.5			2000				VD4/P 17.20.32 р210
	20				2500			VD4/P 17.25.20 р275
	25				2500			VD4/P 17.25.25 р275
	31.5				2500			VD4/P 17.25.32 р275

Вы к;	атной выключатель VD4/P для шкафов КРУ типа UniSafe
UH.p	. 1о,ном.	Номинальный ток (40'С) [А]
кВ	кА	L = 600	L = 750	L = 750	L= 1000	L= 800	L= 1000	Тип выключателя
		1 = 150	1 = 210	1 = 210	1 = 275	1 = 210	1 = 275
		u/l = 205	u/l = 310	u/l = 310	u/l = 310	u/l = 310	u/l = 310
		Д=35	Д =35(1)	Д = 79	Д=109	Д = 35	Д=79
24	16					630		VD4/P 24.06.16 р210
	20					630		VD4/P24.06.20p210
	25					630		VD4/P24.06.25p210
	16					1250		VD4/P 24.12.16 р210
	20					1250		VD4/P 24.12.20 р210
	25					1250		VD4/P 24.12.25 р210
	16						1600	VD4/P 24.16.16 р275
	20						1600	VD4/P24.16.20 р275
	25						1600	VD4/P24.16.25 р275
	16						2000	VD4/P 24.20.16 р275
	20						2000	VD4/P 24.20.20 р275
	25						2000	VD4/P 24.20.25 р275

Стандартная комплектация выкатных выключателей для шкафов КРУ типа UniSafe

Базовая версия - трехполюсный выкатной

выключатель следующей комплектации:

EL привод с ручным натяжением включающих пружин

механический указатель состояния включающих пружин привода - натянуты/ распущены

механический указатель - выключатель включен/отключен

кнопка включения

кнопка отключения

счетчик числа срабатываний

переключатель вторичных цепей - 10 нормально замкнутых/разомкнутых контактов

рычаг для ручного натяжения включающих пружин привода

разъемные контакты главной цепи

жгут проводов вторичных цепей с вилкой, не позволяющей включить ее в розетку, если номинальный ток выключателя отличается от номинального тока шкафа

рукоятка вкатывания и выкатывания выкатного выключателя (количество соответствует числу заказанных выкатных элементов)

электромагнит блокировки тележки, препятствующий вкатыванию выключателя при разомкнутом разъеме вторичных цепей

Примечания

L = Ширина шкафа.

I = Межполюсное расстояние.

u/l = Расстояние между верхним и нижним выводом.

Д = Диаметр

разъемного контакта токотвода.

(1) Консультируйтесь с ABB по применению этой версии.

кпемная колодка вторичных цепей.
