SuSol MCCB автоматические выключатели - Принадлежности SuSol MCCB автоматические выключатели

Страница 6 из 39Встраиваемые принадлежности

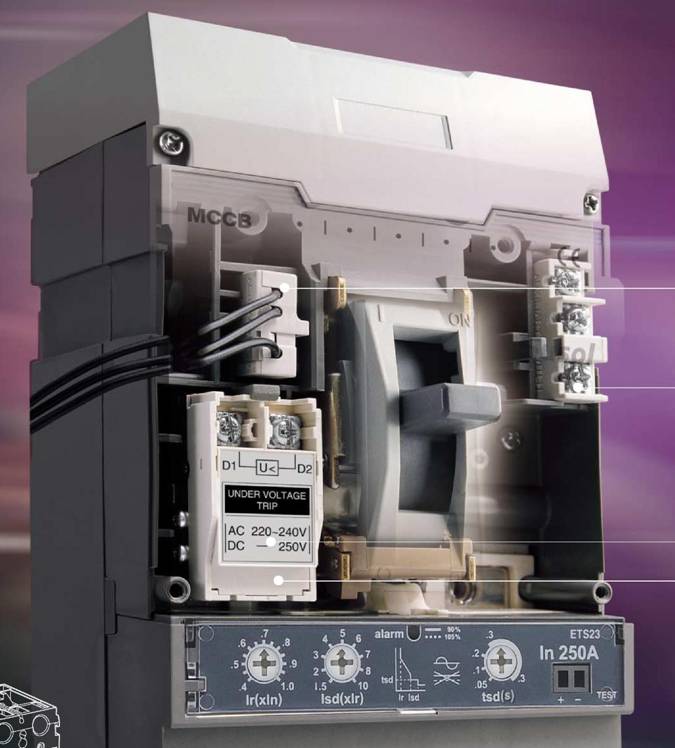

Встраиваемые принадлежности

- Простота использования

Выпускаемые встраиваемые принадлежности применяются со всеми автоматическим выключателям серий TD и TS и не зависят от типоразмера аппарата, что позволяет уменьшить складские запасы.

Одинаковые для всех аппаратов Susol серий TD и TS

Дополнительные электрические устройства, встраиваемые во все аппараты на ток от 16 А до 800 А

Контакт сигнализации срабатывания выключателя (AL)

Контакт предназначен для включения звукового или светового аварийного сигнала при срабатывании автоматического выключателя в случае перегрузки или короткого замыкания, а также при срабатывании независимого расцепителя или минимального расцепителя напряжения, либо при нажатии кнопки проверки срабатывания.

Такие контакты особенно удобно применять в автоматизированных установках, где операторы должны быть в курсе всех изменений, происходящих в электрической распределительной сети. Контакт замыкается только при автоматическом срабатывании выключателя и не замыкается, при ручном оперировании . Контакт размыкается при переводе выключателя во включенное положение.

Контакт сигнализации срабатывания автоматического выключателя из-за возникновения аварийной ситуации (FAL)

Контакт замыкается при срабатывании автоматического выключателя вследствие перегрузки или короткого замыкания.

Контакт сигнализации состояния (AX)

Контакт предназначен для дистанционной сигнализации состояния автоматического выключателя. Данный контакт является переключающим.

Минимальный расцепитель напряжения (UVT)

Минимальный расцепитель напряжения размыкает автоматический выключатель, если линейное напряжения снижается до 35 - 70 % от номинального. Срабатывание происходит мгновенно и автоматический выключатель невозможно включить, пока напряжение не поднимется до 85 % от номинального. Автоматический выключатель можно включить только е том случае, если данный расцепитель находится под напряжением.

Независимый расцепитель (SHT)

Независимый расцепитель размыкает автоматический выключатель при подаче на него напряжения из внешней цепи. В независимом расцепителе предусмотрен контакт, размыкающий цепь подачи сигнала после срабатывания механизма расцепления.

Внешние принадлежности

- Удобство

Широкий ассортимент внешних принадлежностей позволяет выбрать самое удобное решение для монтажа, присоединения проводников, обеспечения изоляции, защитной блокировки и дистанционного управления.

Переднее и заднее присоединение проводников

Автоматические выключатели Susol TD и TS могут комплектоваться выводами различной конструкции

Вывод для переднего присоединения проводников

Гнездовой вывод для присоединения неподготовленных проводников

Удлиненный вывод

Расширенный вывод

Вывод для заднего присоединения проводников

Фиксированная часть выключателя втычного исполнения

Позволяет снимать автоматический выключатель, не отсоединяя кабели, что облегчает замену и обслуживание аппаратов.

Стандартная фиксированная часть

Фиксированная часть для 2-рядного расположения выключателей.

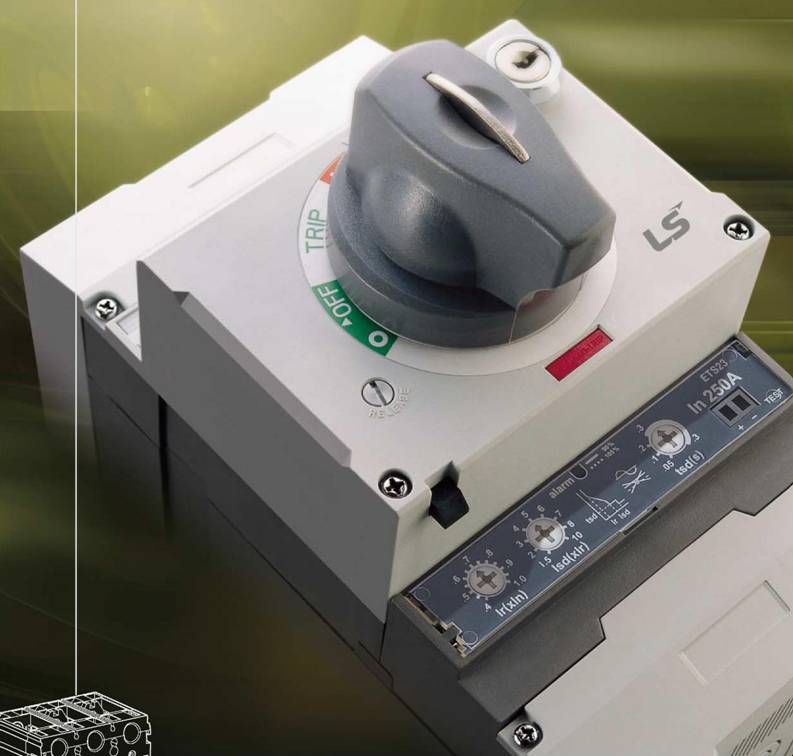

Стандартная и выносная поворотная рукоятка

Поставляются поворотные рукоятки двух типов:

Стандартная (с или без замка для фиксации положения рукоятки)

Выносная

Устройства для запирания автоматического выключателя

Прикрепляемое винтами приспособление для запирания рычага автоматического выключателя навесным замком

Съемное приспособление для запирания рычага навесным замком

Замок, встроенный в поворотную рукоятку

Электродвигательный взвод пружинного привода

Электродвигательный взвод пружинного привода предназначен для местногои дистанционного включения и отключения автоматического выключателя .

Устройство механической взаимной блокировки

Не допускает даже кратковременного одновременного подключения к двум источниками питания
