Приспособления для навесного замка на рычаг управления

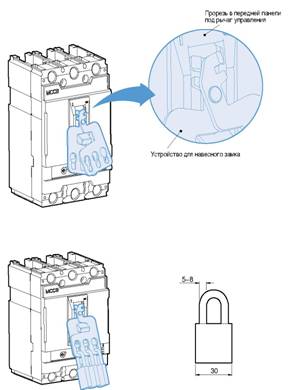

Съемное приспособление для навесного замка на рычаг управления

Съемное приспособление для навесного замка на рычаг управления замок может применяться со всеми автоматическими выключателями TD и TS.

Конструкция приспособления позволяет легко устанавливать его на аппарат.

Данное устройство позволяет заблокировать рычаг управления в положении «Откл.». Тем самым гарантируется разъединение согласно требований IEC 60947-2.

Susol

Устройство для запирания рычага управления навесным замком может устанавливаться на 3-полюсных и 4- полюсных автоматических выключателях. Оно позволяет использовать до трех навесных замков с дужкой диаметром 5 - 8 миллиметров (замки не поставляются).

Съемное приспособление для навесного замка на рычаг управления

Приспособления для навесного замка на рычаг управления

Приспособление с фиксированным креплением для навесного замка на рычаг управления

Приспособление с фиксированным креплением для навесного замка на рычаг управления может применяться со всеми автоматическими выключателями TD и TS.

Данное приспособление позволяет заблокировать рычаг управления в положении «Откл.» или «Вкл.». Блокировка в положении «Откл.» гарантированно обеспечивает разъединение согласно требованиям IEC 60947-2.

Устройство для запирания рычага управления навесным замком может устанавливаться на 3-полюсных и 4- полюсных автоматических выключателях. Оно позволяет использовать до трех навесных замков с дужкой диаметром 5 - 8 миллиметров (замки не поставляются).

Приспособление с фиксированным креплением для навесного замка на рычаг управления

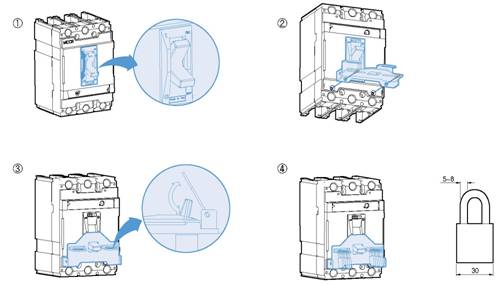

Порядок использования

Приспособление легко устанавливается на передней панели автоматического выключателя. 1 Установите рычаг управления в положение «Вкл.» или «Откл».

2 Прикрепите приспособление винтами к передней панели автоматического выключателя. 3 Согните устройство, как показано на рисунке 3.

Susol

4 В приспособление может быть установлен любой навесной замок подходящего размера (ширина корпуса замка 30 мм, диаметр дужки 5-8 мм).

Приспособления для блокировки

Поворотная рукоятка с замком

Блокировка может осуществляться при помощи поворотной рукоятки с замком. Автоматический выключатель блокируется в положении ОТКЛ. Ключ можно извлечь только при этом положении выключателя. Ключ не извлекается, когда выключатель находится в положении ВКЛ.

Поворотная рукоятка с замком

Приспособление для навесного замка на поворотную рукоятку

На поворотную рукоятку может быть установлено приспособление для навесного замка. Автоматический выключатель блокируется в положении ВКЛ. и ОТКЛ.

Приспособление позволяет использовать до трех навесных замков с дужкой диаметром 5 - 8 миллиметров (замки не поставляются).

Блокировка двери щита в положении ВКЛ.

Susol

Дверь щита может быть заблокирована, когда поворотная рукоятка выключателя находится в положении ВКЛ. или СРАБОТАЛ. Чтобы открыть дверь щита, когда выключатель находится в положении ВКЛ., поверните запорный винт по часовой стрелке.
