Селективность и каскадирование

Селективность и каскадирование

Основная задача системы защиты сети - недопущение повреждения последовательно соединенного оборудование, минимизация зоны отключения питания и уменьшение продолжительности этого отключения. Сначала необходимо выбрать, какие автоматические выключатели лучше подойдут для решения этой задачи: воздушные или в литом корпусе. Затем следует выбрать один из двух основных способ координации защиты: селективность или каскадирование.

Селективность

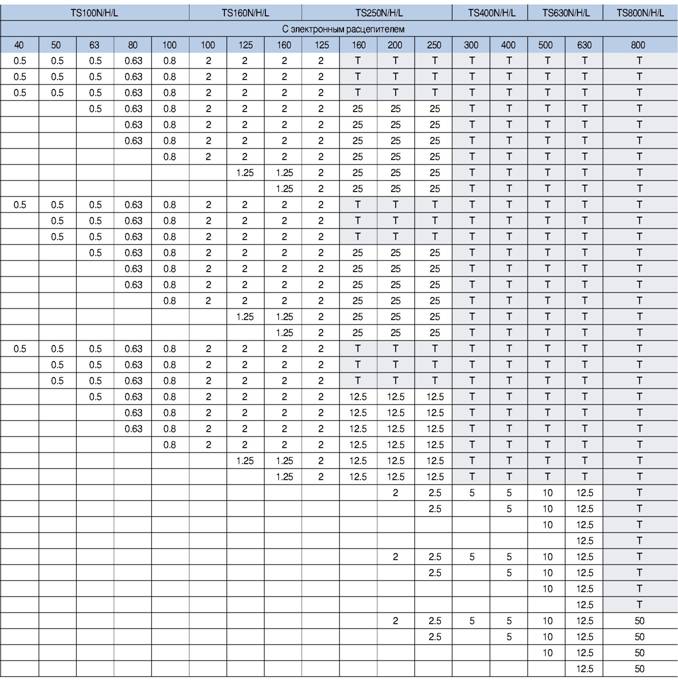

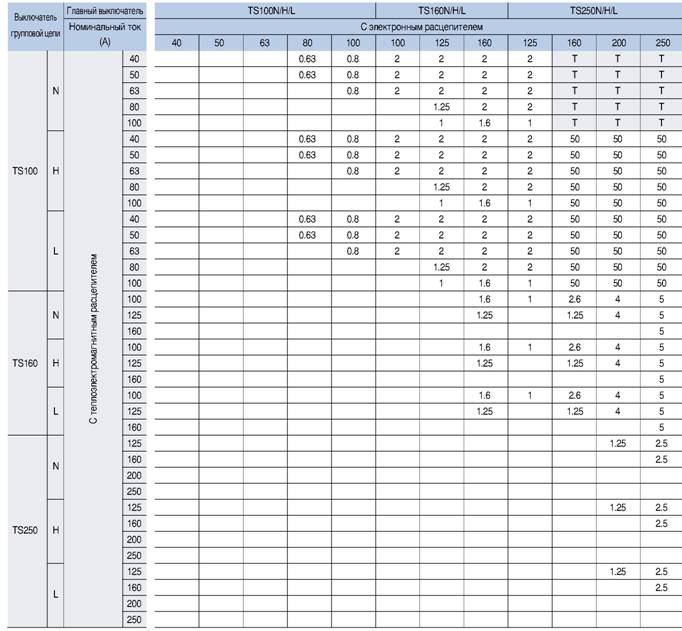

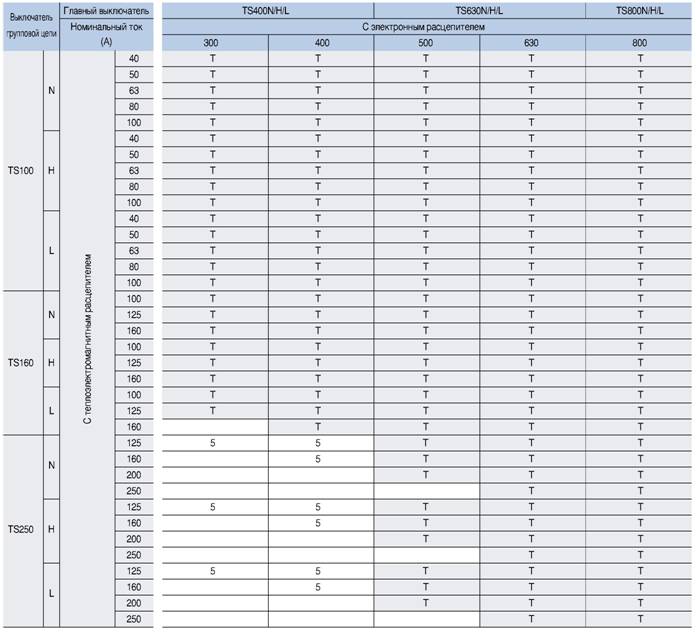

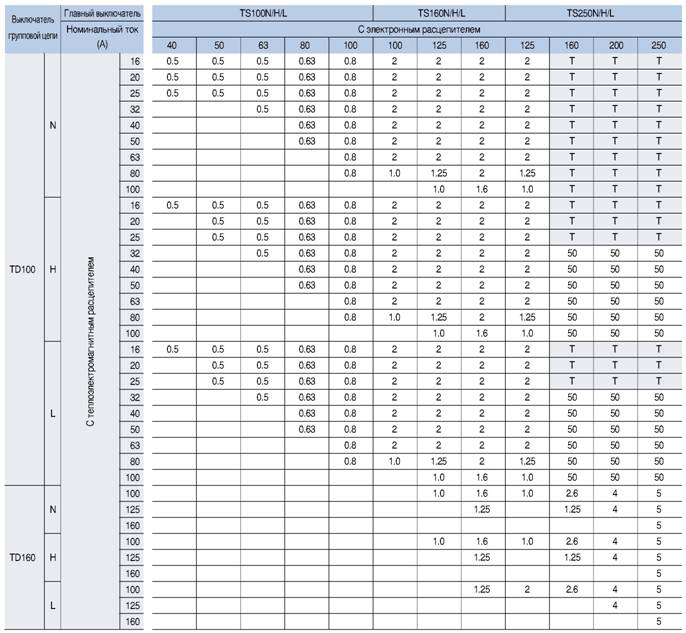

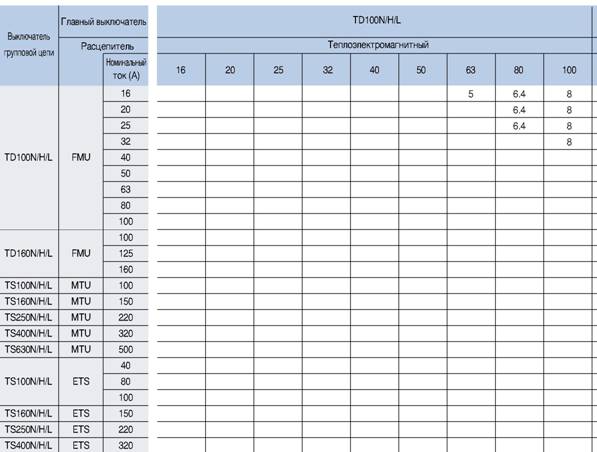

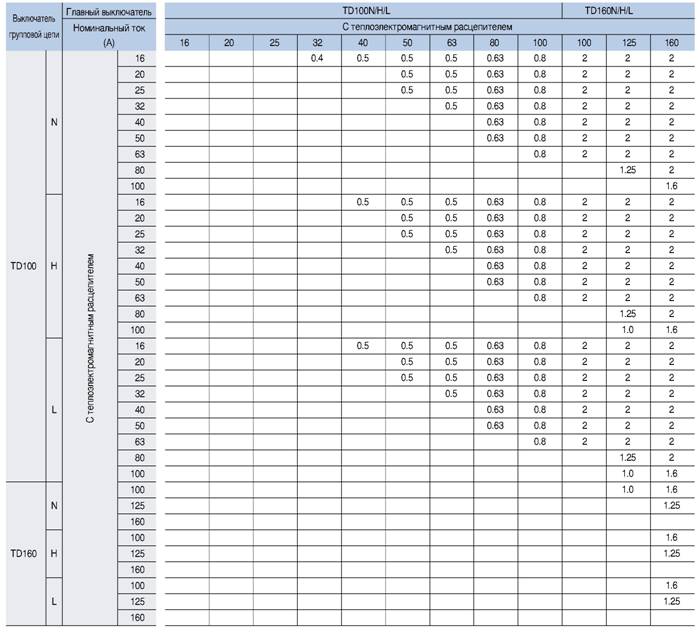

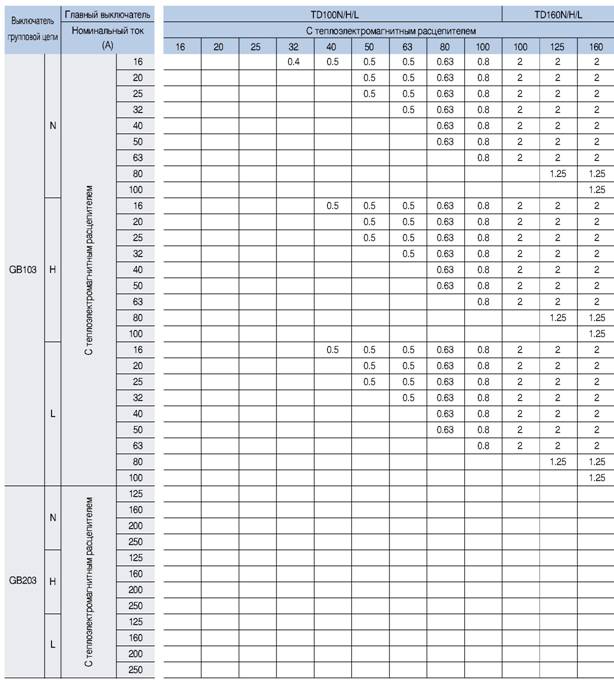

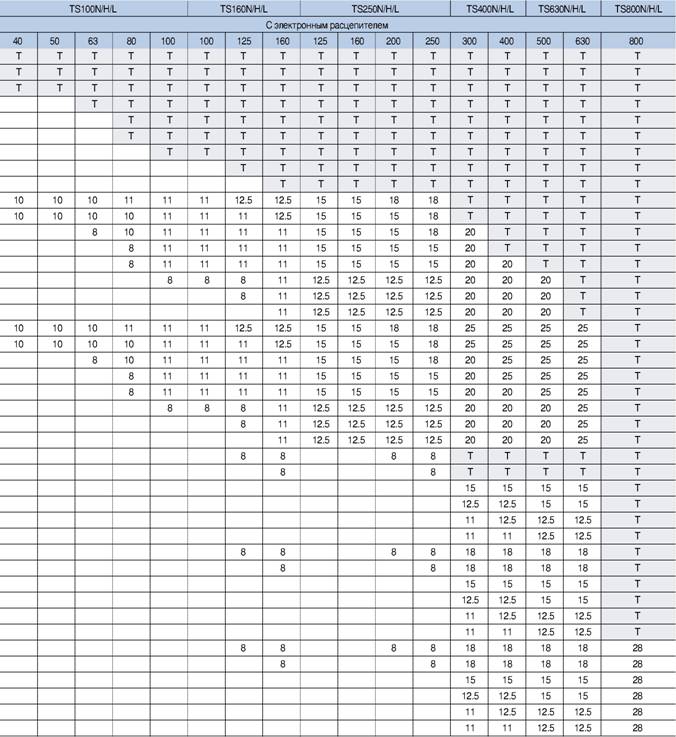

Согласно IEC60947-2, селективность может быть определена как: Полная

Селективность последовательно соединенных аппаратов защиты от сверхтоков, при которой срабатывание нижерасположенного аппарата не приводит к срабатыванию вышерасположенного аппарата.

Частичная

Отсутствующая

В случае короткого замыкания срабатывают оба автоматических выключателя.

Каскадирование

Данный способ использования автоматических выключателей является наиболее экономичным, поскольку только главный (вышерасположенный) автоматический выключатель обладает отключающей способностью, соответствующей максимально возможному току короткого замыкания. Нижерасположенный автоматический выключатель не рассчитан на такой ток, и защиту от короткого замыкания осуществляет только вышерасположенный аппарат.

Susol

Преимуществом подобного решения является возможность использования в качестве нижерасположенных более дешевых и малогабаритных аппаратов, рассчитанных на меньший ток короткого замыкания. Поскольку автоматические выключатели Susol TD и TS обладают значительным токоогараничивающим эффектом, то при защите каскадированием их можно использовать в качестве нижерасположенных.

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 220/240 V

Дополнительная техническая информация

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TD100N	TD100H	TD100L	TD160N	TD160H	TD160L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	85	100	200	85	100	200
	ABE103b	25	50	65	85	50	65	85
	ABS103b	50	65	85	100	65	85	100
	ABH103b	65	85	100	120	85	100	120
	ABE203b	35
	ABS203b	50
	ABH203b	65
AB	ABE403b	35
	ABS403b	50
	ABH403b	85
	ABL403b	125
	ABE803b	50
	ABS803b	100
	ABL803b	125
	GBN103	50	85	85	100	85	85	100
	GBH103	85		100	120		100	120
GB	GBL103	125			150			150
GB	GBN203	50
	GBH203	80
	GBL203	125
	TD100N	85		100	200		100	200
	TD100H	100			200			200
	TD160N	85					100	200
	TD160H	100						200
	TS100N	100
	TS100H	120
Susol	TS160N	100
TD	TS160H	120
&	TS250N	100
TS	TS250H	120
	TS400N	100
	TS400H	120
	TS630N	100
	TS630H	120
	TS800N	100
	TS800H	120

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 220/240 V

Дополнительная техническая информация

Susol

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	100	120	200	100	120	200	100	120	200
	ABE103b	25	65	65	85	65	65	85	65	65	85
	ABS103b	50	85	100	100	85	100	100	85	100	100
	ABH103b	65	100	120	120	100	120	120	100	120	120
	ABE203b	35							85	85	100
	ABS203b	50							100	100	120
	ABH203b	65							100	120	150
AB	ABE403b	35
	ABS403b	50
	ABH403b	85
	ABL403b	125
	ABE803b	50
	ABS803b	100
	ABL803b	125
	GBN103	50	100	100	120	100	100	120	100	100	120
	GBH103	85	100	120	120	100	120	120	100	120	150
GB	GBL103	125			150			150			200
GB	GBN203	50							100	100	120
	GBH203	80								120	150
	GBL203	125									200
	TD100N	85	100	120	200	100	120	200	100	120	200
	TD100H	100		120	200		120	200		120	200
	TD160N	85				100	120	200	100	120	200
	TD160H	100					120	200		120	200
	TS100N	100		120	200		120	200		120	200
	TS100H	120			200			200			200
Susol	TS160N	100					120	200		120	200
TD	TS160H	120						200			200
&	TS250N	100								120	200
TS	TS250H	120									200
	TS400N	100
	TS400H	120
	TS630N	100
	TS630H	120
	TS800N	100
	TS800H	120

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 220/240 V

Дополнительная техническая информация

Susol

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	100	120	200	100	120	200	100	120	200
	ABE103b	25	65	65	85	65	65	85	65	65	85
	ABS103b	50	85	100	100	85	100	100	85	100	100
	ABH103b	65	100	120	120	100	120	120	100	120	120
	ABE203b	35							85	85	100
	ABS203b	50							100	100	120
	ABH203b	65							100	120	150
AB	ABE403b	35
	ABS403b	50
	ABH403b	85
	ABL403b	125
	ABE803b	50
	ABS803b	100
	ABL803b	125
	GBN103	50	100	100	120	100	100	120	100	100	120
	GBH103	85	100	120	120	100	120	120	100	120	150
GB	GBL103	125			150			150			200
GB	GBN203	50							100	100	120
	GBH203	80								120	150
	GBL203	125									200
	TD100N	85	100	120	200	100	120	200	100	120	200
	TD100H	100		120	200		120	200		120	200
	TD160N	85				100	120	200	100	120	200
	TD160H	100					120	200		120	200
	TS100N	100		120	200		120	200		120	200
	TS100H	120			200			200			200
Susol	TS160N	100					120	200		120	200
TD	TS160H	120						200			200
&	TS250N	100								120	200
TS	TS250H	120									200
	TS400N	100
	TS400H	120
	TS630N	100
	TS630H	120
	TS800N	100
	TS800H	120

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 220/240 V

Дополнительная техническая информация

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TS400N	TS400H	TS400L	TS630N	TS630H	TS630L	TS800N	TS800H	TS800L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	100	120	200	100	120	200	100	120	200
AB	ABE103b	25
	ABS103b	50
	ABH103b	65
	ABE203b	35	85	85	100	85	85	100
	ABS203b	50	100	120	150	100	120	150
	ABH203b	65	100	120	150	100	120	150
	ABE403b	35	85	100	100	85	100	100	85	100	100
	ABS403b	50	100	120	120	100	120	120	100	120	120
	ABH403b	85	100	120	150	100	120	150	100	120	150
	ABL403b	125			200			200			200
	ABE803b	50							100	120	120
	ABS803b	100								120	150
	ABL803b	125									200
GB	GBN103	50	100	120	150	100	120	150	100	120	150
	GBH103	85	100	120	150	100	120	150	100	120	150
	GBL103	125			200			200			200
	GBN203	50	100	120	150	100	120	150	100	120	150
	GBH203	80	100	120	150	100	120	150	100	120	150
	GBL203	125			200			200			200
Susol TD & TS	TD100N	85	100	120	200	100	120	200	100	120	200
	TD100H	100		120	200		120	200		120	200
	TD160N	85	100	120	200	100	120	200	100	120	200
	TD160H	100		120	200		120	200		120	200
	TS100N	100		120	200		120	200		120	200
	TS100H	120			200			200			200
	TS160N	100		120	200		120	200		120	200
	TS160H	120			200			200			200
	TS250N	100		120	200		120	200		120	200
	TS250H	120			200			200			200
	TS400N	100		120	200		120	200		120	200
	TS400H	120			200			200			200
	TS630N	100					120	200		120	200
	TS630H	120						200			200
	TS800N	100								120	200
	TS800H	120									200

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 380/415 V

Дополнительная техническая информация

Susol

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TD100N	TD100H	TD100L	TD160N	TD160H	TD160L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	50	85	150	50	85	150
	ABE103b	10	25	30	30	25	30	30
	ABS103b	25	35	50	50	35	50	50
	ABH103b	35	50	65	65	50	65	65
	ABE203b	18
	ABS203b	25
	ABH203b	35
AB	ABE403b	25
	ABS403b	35
	ABH403b	50
	ABL403b	85
	ABE803b	35
	ABS803b	50
	ABL803b	85
	GBN103	35	50	50	70	50	50	70
	GBH103	50		70	85		70	85
GB	GBL 103	85			120			120
GB	GBN203	35
	GBH203	50
	GBL203	85
	TD100N	50		85	150		85	150
	TD100H	85			150			150
	TD160N	50					85	150
	TD160H	85						150
	TS100N	50
	TS100H	85
Susol	TS160N	50
TD	TS160H	85
&	TS250N	50
TS	TS250H	85
	TS400N	65
	TS400H	85
	TS630N	65
	TS630H	85
	TS800N	65
	TS800H	85

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 380/415 V

Дополнительная техническая информация

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	50	85	150	50	85	150	50	85	150
	ABE103b	10	30	40	40	30	40	40	30	40	40
	ABS103b	25	35	65	65	35	65	65	35	65	65
	ABH103b	35	50	70	70	50	70	70	50	70	70
	ABE203b	18							35	50	50
	ABS203b	25							40	65	70
	ABH203b	35							50	70	85
AB	ABE403b	25
	ABS403b	35
	ABH403b	50
	ABL403b	85
	ABE803b	35
	ABS803b	50
	ABL803b	85
	GBN103	35	50	70	85	50	70	85	50	70	85
	GBH103	50		85	100		85	100		85	100
GB	GBL103	85			120			120			120
GB	GBN203	35							50	70	85
	GBH203	50								85	100
	GBL203	85									120
	TD100N	50		85	150		85	150		85	150
	TD100H	85			150			150			150
	TD160N	50					85	150		85	150
	TD160H	85						150			150
	TS100N	50		85	150		85	150		85	150
	TS100H	85			150			150			150
Susol	TS160N	50					85	150		85	150
TD	TS160H	85						150			150
&	TS250N	50								85	150
TS	TS250H	85									150
	TS400N	65
	TS400H	85
	TS630N	65
	TS630H	85
	TS800N	65
	TS800H	85

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 380/415 V

Дополнительная техническая информация

Susol

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TS400N	TS400H	TS400L	TS630N	TS630H	TS630L	TS800N	TS800H	TS800L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	65	85	150	65	85	150	65	100	150
	ABE103b	10
	ABS103b	25
	ABH103b	35
	ABE203b	18	40	50	70	40	50	70
	ABS203b	25	50	70	85	50	70	85
	ABH203b	35	50	85	100	50	85	100
AB	ABE403b	25	50	70	85	50	70	85	50	70	85
	ABS403b	35	50	85	100	50	85	100	50	85	100
	ABH403b	50		85	120		85	120	65	100	120
	ABL403b	85			150			150		100	150
	ABE803b	35							65	85	100
	ABS803b	50							65	100	120
	ABL803b	85								100	150
	GBN103	35	65	85	85	65	85	85	65	100	85
	GBH103	50		85	100		85	100		100	100
GB	GBL103	85			120			120			120
GB	GBN203	35	65	85	100	65	85	100	65	100	100
	GBH203	50		85	120		85	120		100	100
	GBL203	85			120			120			120
	TD100N	50	65	85	150	65	85	150	65	100	150
	TD100H	85			150			150			150
	TD160N	50	65	85	150	65	85	150	65	100	150
	TD160H	85			150			150			150
	TS100N	50	65	85	150	65	85	150	65	100	150
	TS100H	85			150			150			150
Susol	TS160N	50	65	85	150	65	85	150	65	100	150
TD	TS160H	85			150			150			150
&	TS250N	50	65	85	150	65	85	150	65	100	150
TS	TS250H	85			150			150			150
	TS400N	65		85	150		85	150		100	150
	TS400H	85			150			150			150
	TS630N	65					85	150		100	150
	TS630H	85						150			150
	TS800N	65								100	150
	TS800H	85									150

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 480/500 V

Дополнительная техническая информация

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TD100N	TD100H	TD100L	TD160N	TD160H	TD160L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	30	50	65	30	50	65
AB	ABE103b	8	14	25	30	14	25	30
	ABS103b	14	25	30	42	25	30	42
	ABH103b	25	30	42	50	30	42	50
	ABE203b	10
	ABS203b	14
	ABH203b	25
	ABE403b	18
	ABS403b	25
	ABH403b	35
	ABL403b	65
	ABE803b	25
	ABS803b	45
	ABL803b	65
GB	GBN103	22	30	42	42	30	42	42
	GBH103	35		50	50		50	50
	GBL103	50			65			65
	GBN203	22
	GBH203	35
	GBL203	50
Susol TD & TS	TD100N	30		50	65		50	65
	TD100H	50			65			65
	TD160N	30					50	65
	TD160H	50						65
	TS100N	42
	TS100H	65
	TS160N	42
	TS160H	65
	TS250N	42
	TS250H	65
	TS400N	42
	TS400H	65
	TS630N	42
	TS630H	65
	TS800N	42
	TS800H	85

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 480/500 V

Дополнительная техническая информация

Susol

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	42	65	85	42	652	85	42	65	85
AB	ABE103b	8	25	30	35	25	30	35	25	30	35
	ABS103b	14	30	42	50	30	42	50	30	42	50
	ABH103b	25	42	50	65	42	50	65	42	50	65
	ABE203b	10							25	35	42
	ABS203b	14							30	42	50
	ABH203b	25							42	50	65
	ABE403b	18
	ABS403b	25
	ABH403b	35
	ABL403b	65
	ABE803b	25
	ABS803b	45
	ABL803b	65
GB	GBN103	22	42	50	65	42	50	65	42	50	65
	GBH103	35		50	65		50	65		50	65
	GBL103	50		65	85		65	85		65	85
	GBN203	22							42	50	65
	GBH203	35								50	65
	GBL203	50									85
Susol TD & TS	TD100N	30	42	65	85	42	65	85	42	65	85
	TD100H	50		65	85		65	85		65	85
	TD160N	30					65	85		65	85
	TD160H	50					65	85		65	85
	TS100N	42		65	85		65	85		65	85
	TS100H	65			85			85			85
	TS160N	42					65	85		65	85
	TS160H	65						85			85
	TS250N	42								65	85
	TS250H	65									85
	TS400N	42
	TS400H	65
	TS630N	42
	TS630H	65
	TS800N	42
	TS800H	85

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование в сети 480/500 V

Дополнительная техническая информация

Главный выключатель: Susol TD Групповая цепь: Meta-MEC AB, GB и Susol TD, TS

Выключатель групповой цепи		Главный выключатель	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	42	65	85	42	65	85	42	85	100
	ABE103b	8
	ABS103b	14
	ABH103b	25
	ABE203b	10	25	35	42	40	50	70
	ABS203b	14	30	42	50	50	70	85
	ABH203b	25	42	50	65	50	85	100
AB	ABE403b	18	30	42	42	30	42	42	30	42	50
	ABS403b	25	35	50	50	35	50	50	35	50	65
	ABH403b	35	42	65	65	42	65	65	42	65	85
	ABL403b	65			85			85		65	85
	ABE803b	25							35	50	65
	ABS803b	45							42	65	85
	ABL803b	65								65	85
	GBN103	22	42	50	65	42	50	65	42	65	65
	GBH103	35		65	65		65	65		85	85
GB	GBL103	50		65	85		65	85		85	100
GB	GBN203	22	42	50	65	42	50	65	42	65	65
	GBH203	35		65	65		65	65		85	85
	GBL203	50			85			85		85	100
	TD100N	30	42	65	85	42	65	85	42	85	100
	TD100H	50		65	85		65	85		85	100
	TD160N	30		65	85		65	85		85	100
	TD160H	50		65	85		65	85		85	100
	TS100N	42		65	85		65	85		85	100
	TS100H	65			85			85		85	100
Susol	TS160N	42		65	85		65	85		85	100
TD	TS160H	65			85			85		85	100
&	TS250N	42		65	85		65	85		85	100
TS	TS250H	65			85			85		85	100
	TS400N	42		65	85		65	85		85	100
	TS400H	65			85			85		85	100
	TS630N	42					65	85		85	100
	TS630H	65						85		85	100
	TS800N	42								85	100
	TS800H	85									100

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование для защиты электродвигателя в сети 220/240 V

Дополнительная техническая информация

Susol

Главный выключатель: Susol TD,TS Групповая цепь: Susol TD,TS

Выключатель групповой цепи		Главный выключатель	TD100N	TD100H	TD100L	TD160N	TD160H	TD160L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	85	100	200	85	100	200
	TD100N	85		100	200		100	200
	TD100H	100			200			200
Susol	TD160N	85					100	200
TD	TD160H	100						200
&	TS100N	100
TS	TS100H	120
	TS160N	100
	TS160H	120

Выключатель групповой цепи		Выше-расположенный	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Отключающая способность (kA, действ.)	100	120	200	100	120	200	100	120	200
Susol TD & TS	TD100N	85	100	120	200	100	120	200	100	120	200
	TD100H	100		120	200		120	200		120	200
	TD160N	85				100	120	200	100	120	200
	TD160H	100					120	200		120	200
	TS100N	100		120	200		120	200		120	200
	TS100H	120			200			200			200
	TS160N	100					120	200		120	200
	TS160H	120						200			200
	TS250N	100								120	200
	TS250H	120									200

Выключатель групповой цепи		Главный выключатель	TS400N	TS400H	TS400L	TS630N	TS630H	TS630L	TS800N	TS800H	TS800L
Выключатель групповой цепи		Номинальная отключающая способность (kA, действ.)	100	120	200	100	120	200	100	120	200
	TD100N	85	100	120	200	100	120	200	100	120	200
	TD100H	100		120	200		120	200		120	200
	TD160N	85	100	120	200	100	120	200	100	120	200
	TD160H	100		120	200		120	200		120	200
	TS100N	100		120	200		120	200		120	200
	TS100H	120			200			200			200
Susol	TS160N	100		120	200		120	200		120	200
TD	TS160H	120			200			200			200
&	TS250N	100		120	200		120	200		120	200
TS	TS250H	120			200			200			200
	TS400N	100		120	200		120	200		120	200
	TS400H	120			200			200			200
	TS630N	100					120	200		120	200
	TS630H	120						200			200
	TS800N	100								120	200
	TS800H	120									200

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование для защиты электродвигателя в сети 380/415 V

Дополнительная техническая информация

Главный выключатель: Susol TD,TS Групповая цепь: Susol TD,TS

Выключатель групповой цепи		Главный выключатель	TD100N	TD100H	TD100L	TD160N	TD160H	TD160L
Выключатель групповой цепи		Номинальная отключающая способность^, действ.)	50	85	150	50	85	150
Susol TD & TS	TD100N	50		85	150		85	150
	TD100H	85			150			150
	TD160N	50					85	150
	TD160H	85						150
	TS100N	50
	TS100H	85
	TS160N	50
	TS160H	85

Выключатель групповой цепи		Главный выключатель	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Номинальная отключающая способность^, действ.)	50	85	150	50	85	150	50	85	150
Susol TD & TS	TD100N	50		85	150		85	150		85	150
	TD100H	85			150			150			150
	TD160N	50					85	150		85	150
	TD160H	85						150			150
	TS100N	50		85	150		85	150		85	150
	TS100H	85			150			150			150
	TS160N	50					85	150		85	150
	TS160H	85						150			150
	TS250N	50								85	150
	TS250H	85									150

Выключатель групповой цепи		Главный выключатель	TS400N	TS400H	TS400L	TS630N	TS630H	TS630L	TS800N	TS800H	TS800L
Выключатель групповой цепи		Номинальная отключающая способность^, действ.)	65	85	150	65	85	150	65	100	150
Susol TD & TS	TD100N	50	65	85	150	65	85	150	65	100	150
	TD100H	85			150			150			150
	TD160N	50	65	85	150	65	85	150	65	100	150
	TD160H	85			150			150			150
	TS100N	50	65	85	150	65	85	150	65	100	150
	TS100H	85			150			150			150
	TS160N	50	65	85	150	65	85	150	65	100	150
	TS160H	85			150			150			150
	TS250N	50	65	85	150	65	85	150	65	100	150
	TS250H	85			150			150			150
	TS400N	65		85	150		85	150		100	150
	TS400H	85			150			150			150
	TS630N	65					85	150		100	150
	TS630H	85						150			150
	TS800N	65								100	150
	TS800H	85									150

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Каскадирование для защиты электродвигателя в сети 480/500 V

Дополнительная техническая информация

Susol

Главный выключатель: Susol TD,TS Групповая цепь: Susol TD,TS

Выключатель групповой цепи		Главный выключатель	TD100N	TD100H	TD100L	TD160N	TD160H	TD160L
Выключатель групповой цепи		Номинальная отключающая способность^, действ.)	30	50	65	30	50	65
Susol TD & TS	TD100N	30		50	65		50	65
	TD100H	50			65			65
	TD160N	30					50	65
	TD160H	50						65
	TS100N	42
	TS100H	65
	TS160N	42
	TS160H	65

Выключатель групповой цепи		Главный выключатель	TS100N	TS100H	TS100L	TS160N	TS160H	TS160L	TS250N	TS250H	TS250L
Выключатель групповой цепи		Номинальная отключающая способность^, действ.)	42	65	85	42	65	85	42	65	85
Susol TD & TS	TD100N	30	42	65	85	42	65	85	42	65	85
	TD100H	50		65	85		65	85		65	85
	TD160N	30				42	65	85	42	65	85
	TD160H	50					65	85		65	85
	TS100N	42		65	85		65	85		65	85
	TS100H	65			85			85			85
	TS160N	42					65	85		65	85
	TS160H	65						85			85
	TS250N	42								65	85
	TS250H	65									85

Выключатель групповой цепи		Главный выключатель	TS400N	TS400H	TS400L	TS630N	TS630H	TS630L	TS800N	TS800H	TS800L
Выключатель групповой цепи		Номинальная отключающая способность^, действ.)	42	65	85	42	65	85	42	85	100
Susol TD & TS	TD100N	30	42	65	85	42	65	85	42	85	100
	TD100H	50		65	85		65	85		85	100
	TD160N	30	42	65	85	42	65	85	42	85	100
	TD160H	50		65	85		65	85		85	100
	TS100N	42		65	85		65	85		85	100
	TS100H	65			85			85		85	100
	TS160N	42		65	85		65	85		85	100
	TS160H	65			85			85		85	100
	TS250N	42		65	85		65	85		85	100
	TS250H	65			85			85		85	100
	TS400N	42		65	85		65	85		85	100
	TS400H	65			85			85		85	100
	TS630N	42					65	85		85	100
	TS630H	65						85		85	100
	TS800N	42								85	100
	TS800H	85									100

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

Главный выключатель: TD100~TS800 Групповая цепь: AB103~AB203

Выключатель групповой цепи		Главный выключатель					TD100N/H/L						TD160N/H/L
		Номинальный ток		С теплоэлектромагнитным расцепителем
		(A)		16	20	25	32	40	50	63	80	100	100	125	160
AB103		С теплоэлектромагнитным расцепителем	~10				0.4	0.5	0.5	0.5	0.63	0.8	T	T	T
			15					0.5	0.5	0.5	0.63	0.8	T	T	T
			20						0.5	0.5	0.63	0.8	9	T	T
			30							0.5	0.63	0.8	9	9	9
	E		40								0.63	0.8	9	9	9
			50								0.63	0.8	8	8	8
			60									0.8	8	8	8
			75											8	8
			100												8
			15					0.5	0.5	0.5	0.63	0.8	10	10	10
			20						0.5	0.5	0.63	0.8	9	10	10
			30						0.5	0.5	0.63	0.8	9	9	9
	S		40							0.5	0.63	0.8	9	9	9
			50								0.63	0.8	8	8	8
			60								0.63	0.8	8	8	8
			75										8	8	8
			100											8	8
			15					0.5	0.5	0.5	0.63	0.8	10	10	10
			20						0.5	0.5	0.63	0.8	9	10	10
			30						0.5	0.5	0.63	0.8	9	9	9
	H		40							0.5	0.63	0.8	9	9	9
			50								0.63	0.8	8	8	8
			60								0.63	0.8	8	8	8
			75									0.8	8	8	8
			100											8	8
AB203b		С теплоэлектромагнитным расцепителем	100
			125
	E		150
			175
			200
			225
			100
			125
	S		150
			175
			200
			225
			100
			125
	H		150
			175
			200
			225

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

Главный выключатель: TD100-TS800 Групповая цепь: GB103-GB203

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

Главный выключатель: TD100/160 (с теплоэлектромагнитным расцепителем)

Групповая цепь: TD100/160 (с теплоэлектромагнитным расцепителем)

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

Главный выключатель: TS100/160/250 Групповая цепь: TD100/160 (С электронным расцепителем) (с теплоэлектромагнитным расцепителем)

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

Главный выключатель: TS400/630/800 Групповая цепь: TD100/160 (С электронным расцепителем) (с теплоэлектромагнитным расцепителем)

Выключатель групповой цепи		Главный выключатель		TS400N/H/L TS630N/H/L TS800N/H/L
		Номинальный ток (A)		С электронным расцепителем
		Номинальный ток (A)		300	400	500	630	800
TD100	N	С теплоэлектромагнитным расцепителем	16	T	T	T	T	T
			20	T	T	T	T	T
			25	T	T	T	T	T
			32	T	T	T	T	T
			40	T	T	T	T	T
			50	T	T	T	T	T
			63	T	T	T	T	T
			80	T	T	T	T	T
			100	T	T	T	T	T
	H		16	T	T	T	T	T
			20	T	T	T	T	T
			25	T	T	T	T	T
			32	T	T	T	T	T
			40	T	T	T	T	T
			50	T	T	T	T	T
			63	T	T	T	T	T
			80	T	T	T	T	T
			100	T	T	T	T	T
	L		16	T	T	T	T	T
			20	T	T	T	T	T
			25	T	T	T	T	T
			32	T	T	T	T	T
			40	T	T	T	T	T
			50	T	T	T	T	T
			63	T	T	T	T	T
			80	T	T	T	T	T
			100	T	T	T	T	T
TD160	N		100	T	T	T	T	T
			125	T	T	T	T	T
			160	T	T	T	T	T
	H		100	T	T	T	T	T
			125	T	T	T	T	T
			160	T	T	T	T	T
	L		100	T	T	T	T	T
			125	T	T	T	T	T
			160	T	T	T	T	T

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

Главный выключатель: TS100/160/250 Групповая цепь: TS100/160/250 (С электронным расцепителем) (с теплоэлектромагнитным расцепителем)

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

Главный выключатель: TS400/630/800 Групповая цепь: TS100/160/250 (С электронным расцепителем) (с теплоэлектромагнитным расцепителем)

Susol

Координация между последовательно соединенными аппаратами защиты от сверхтоков Селективная защита

Дополнительная техническая информация

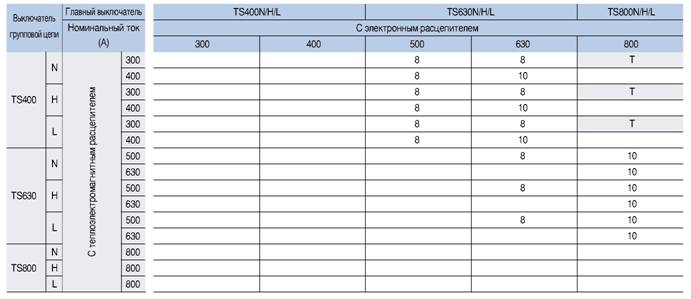

Главный выключатель: TS400/630/800 Групповая цепь: TS400/630/800 (С электронным расцепителем) (с теплоэлектромагнитным расцепителем)

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Susol

Селективная защита электродвигателя

Дополнительная техническая информация

Главный выключатель: Susol TD, TS Групповая цепь: Susol TD, TS

Susol

	TD160N/H/L		TS250N/H/L		TS100N/H/L		TS160N/H/L			TS400N/H/L		TS800N/H/L
	TD160N/H/L		TS250N/H/L		TS100N/H/L		TS250N/H/L			TS630N/H/L
FMU			ATU		ETS		ETS			ETS/ETM		ETS/ETM
100	125	160	200	250	40	80	80	160	250	400	630	630	800
12.5	12.5	12.5	20	25		1	0.9	1.75	36	T	T	T	T
12.5	12.5	12.5	20	25		1	0.9	1.75	36	T	T	T	T
12.5	12.5	12.5	20	25		1	0.9	1.75	36	T	T	T	T
12.5	12.5	12.5	20	25				1.75	36	T	T	T	T
	12.5	12.5	20	25				1.75	36	T	T	T	T
		12.5	20	25				1.75	36	T	T	T	T
			20	25					36	T	T	T	T
				25					36	T	T	T	T
										T	T	T	T
										T	T	T	T
											T	T	T
											T	T	T
										T	T	T	T
											T	T	T
											T	T	T


	12.5	12.5	36	36				1.75	3.6	T	T	T	T
				36					3.6	T	T	T	T
										T	T	T	T
											T	T	T
											T	T	T

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Координация защиты по типу 2 согласно стандарту IEC60947-4-1

Номинальное напряжение Ue=200/240 В
MCCB	N	H	L
TD100	85kA	100kA	200kA
TS100	100kA	120kA	200kA

Электродвигатель		MCCB		Контактор	Реле защиты от перегрузки
kW	A	Тип	Номинальный ток Ir (A)	Тип	Тип	Диапазон настройки (A)
0.37	1.8	TD100	16	MC-9	MT-32	1.6-2.5
0.55	2.75	TD100	16	MC-32	MT-32	2.5-4
0.75	3.5	TD100	16	MC-32	MT-32	2.5-4
1.1	4.4	TD100	16	MC-40	MT-63	4-6
1.5	6.1	TD100	16	MC-40	MT-63	5-8
2.2	8.7	TD100	16	MC-40	MT-63	9-13
3	11.5	TD100	16	MC-40	MT-63	9-13
3.7	13.5	TD100	16	MC-40	MT-63	12-18
4	14.5	TD100	16	MC-40	MT-63	12-18
5.5	20	TD100	20	MC-40	MT-63	16-22
7.5	27	TD100	32	MC-40	MT-63	24-36
9	32	TD100	32	MC-85	MT-95	28-40
10	35	TD100	40	MC-85	MT-95	28-40
11	39	TD100	40	MC-85	MT-95	34-50
15	52	TD100	63	MC-85	MT-95	45-65
18.5	64	TD100 TS100	80	MC-85	MT-95	54-75
22	75	TD100 TS100	80	MC-85	MT-95	63-85
25	85	TD100 TS100	100	MC-85	MT-95	70-95

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Susol

Координация защиты по типу 2 согласно стандарту IEC60947-4-1

Номинальное напряжение Ue=380/415 В

MCCB	N	H	L
TD100	50kA	85kA	150kA
TS100	50kA	85kA	150kA

Электродвигатель		MCCB		Контактор	Реле защиты от перегрузки
kW	A	Тип	Номинальный ток Ir (A)	Тип	Тип	Диапазон настройки (A)
0.37	1.03	TD100	16	MC-9	MT-32	1-1.6
0.55	1.6	TD100	16	MC-9	MT-32	1-1.6
0.75	2	TD100	16	MC-9	MT-32	1.6-2.5
1.1	2.6	TD100	16	MC-32	MT-32	2.5-4
1.5	3.5	TD100	16	MC-32	MT-32	2.5-4
2.2	5	TD100	16	MC-40	MT-63	4-6
3	6.6	TD100	16	MC-40	MT-63	5-8
3.7	7.7	TD100	16	MC-40	MT-63	6-9
4	8.5	TD100	16	MC-40	MT-63	7-10
5.5	11.5	TD100	16	MC-40	MT-63	9-13
7.5	15.5	TD100	16	MC-40	MT-63	12-18
9	18.5	TD100	20	MC-40	MT-63	16-22
10	20	TD100	20	MC-40	MT-63	16-22
11	22	TD100	25	MC-40	MT-63	16-22
15	30	TD100	32	MC-85	MT-95	24-36
18.5	37	TD100 TS100	40	MC-85	MT-95	28-40
22	44	TD100 TS100	50	MC-85	MT-95	34-50
25	52	TD100 TS100	63	MC-85	MT-95	45-65
30	60	TD100 TS100	63	MC-85	MT-95	45-65
33	68	TD100 TS100	80	MC-85	MT-95	54-75
37	72	TD100 TS100	80	MC-85	MT-95	63-85
40	79	TD100 TS100	80	MC-85	MT-95	63-85
45	85	TD100 TS100	100	MC-85	MT-95	70-95

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Координация защиты по типу 2 согласно стандарту IEC60947-4-1

Номинальное напряжение Ue=440 В
MCCB	N	H	L
TD100	42kA	72kA	130kA
TS100	42kA	72kA	130kA

Электродвигатель		MCCB		Контактор	Реле защиты от перегрузки
kW	A	Тип	Номинальный ток Ir (A)	Тип	Тип	Диапазон настройки (A)
0.37	0.99	TD100	16	MC-9	MT-32	0.63-1
0.55	1.36	TD100	16	MC-9	MT-32	1-1.6
0.75	1.68	TD100	16	MC-9	MT-32	1.6-2.5
1.1	2.37	TD100	16	MC-9	MT-32	1.6-2.5
1.5	3.06	TD100	16	MC-18	MT-32	2.5-4
2.2	4.42	TD100	16	MC-25	MT-32	4-6
3	5.57	TD100	16	MC-25	MT-32	4-6
3.7	7.1	TD100	16	MC-32	MT-32	5-8
4	7.9	TD100	16	MC-32	MT-32	6-9
5.5	10.4	TD100	20	MC-32	MT-32	9-13
7.5	13.7	TD100	20	MC-32	MT-32	12-18
9	16.9	TD100	20	MC-40	MT-63	12-18
11	20.1	TD100	25	MC-40	MT-63	16-22
15	26.5	TD100	32	MC-40	MT-63	24-36
18.5	32.8	TD100 TS100	40	MC-50	MT-63	28-40
22	39	TD100 TS100	40	MC-50	MT-63	34-50
25	45.3	TD100 TS100	50	MC-50	MT-63	34-50
30	51.5	TD100 TS100	63	MC-65	MT-95	45-65
33	58	TD100 TS100	63	MC-65	MT-95	45-65
37	64	TD100 TS100	80	MC-65	MT-95	54-75
40	67	TD100 TS100	80	MC-85	MT-95	54-75
45	76	TD100 TS100	100	MC-85	MT-95	63-85

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Susol

Координация защиты по типу 2 согласно стандарту IEC60947-4-1

Номинальное напряжение Ue=480/500 В

MCCB	N	H	L
TD100	30kA	50kA	65kA
TS100	42kA	65kA	85kA

Электродвигатель		MCCB		Контактор	Реле защиты от перегрузки
kW	A	Тип	Номинальный ток Ir (A)	Тип	Тип	Диапазон настройки (A)
0.37	1	TD100	16	MC-9	MT-32	0.63-1
0.55	1.21	TD100	16	MC-9	MT-32	1-1.6
0.75	1.5	TD100	16	MC-9	MT-32	1-1.6
1.1	2	TD100	16	MC-9	MT-32	1.6-2.5
1.5	2.6	TD100	16	MC-32	MT-32	2.5-4
2.2	3.8	TD100	16	MC-32	MT-32	2.5-4
3	5	TD100	16	MC-40	MT-63	4-6
3.7	5.9	TD100	16	MC-40	MT-63	5-8
4	6.5	TD100	16	MC-40	MT-63	5-8
5.5	9	TD100	16	MC-40	MT-63	7-10
7.5	12	TD100	16	MC-40	MT-63	9-13
9	13.9	TD100	16	MC-40	MT-63	12-18
11	15	TD100	16	MC-85	MT-95	12-18
15	18.4	TD100	20	MC-85	MT-95	16-22
18.5	23	TD100	25	MC-85	MT-95	18-25
22	28.5	TD100	32	MC-85	MT-95	24-36
25	33	TD100 TS100	40	MC-85	MT-95	28-40
30	39.4	TD100 TS100	40	MC-85	MT-95	34-50
33	45	TD100 TS100	50	MC-85	MT-95	34-50
37	50	TD100 TS100	50	MC-85	MT-95	45-65
40	55	TD100 TS100	63	MC-85	MT-95	45-65
45	60	TD100 TS100	63	MC-85	MT-95	54-75

Координация между последовательно соединенными аппаратами защиты от сверхтоков

Координация защиты по типу 2 согласно стандарту IEC60947-4-1

Номинальное напряжение Ue=660/690 В
MCCB	N	H	L
TD100	42kA	72kA	130kA
TS100	42kA	72kA	130kA

Электродвигатель		MCCB		Контактор	Реле защиты от перегрузки
kW	A	Тип	Номинальный ток Ir (A)	Тип	Тип	Диапазон настройки (A)
0.37	0.6	TD100	16	MC-9	MT-32	0.4~0.63
0.55	0.9	TD100	16	MC-9	MT-32	0.63-1
0.75	1.1	TD100	16	MC-9	MT-32	1-1.6
1.1	1.5	TD100	16	MC-9	MT-32	1-1.6
1.5	2	TD100	16	MC-32	MT-32	1.6-2.5
2.2	2.8	TD100	16	MC-32	MT-32	2.5-4
3	3.8	TD100	16	MC-32	MT-32	2.5-4
3.7	4.4	TD100	16	MC-40	MT-63	4-6
4	4.9	TD100	16	MC-40	MT-63	4-6
5.5	6.6	TD100	16	MC-40	MT-63	5-8
7.5	8.9	TD100	16	MC-40	MT-63	7-10
9	10.6	TD100	16	MC-85	MT-95	9-13
11	11.5	TD100	16	MC-85	MT-95	9-13
15	14	TD100	16	MC-85	MT-95	12-18
18.5	17.3	TD100	20	MC-85	MT-95	16-22
22	21.3	TD100	25	MC-85	MT-95	18-25
25	25.4	TD100	32	MC-85	MT-95	24-36
30	30.3	TD100	32	MC-85	MT-95	24-36
33	34.6	TD100 TS100	40	MC-85	MT-95	28-40
37	39	TD100 TS100	40	MC-85	MT-95	34-50
40	42	TD100 TS100	50	MC-85	MT-95	34-50
45	44	TD100 TS100	50	MC-85	MT-95	34-50

Susol

Расчет тока короткого замыкания Различные значения тока короткого замыкания

Ток короткого замыкания требуется рассчитывать для:

выбора автоматических выключателей и предохранителей

выбора и настройки измерительных приборов

оценки механической прочности

оценки нагревостойкости

Для проверки указанных выше величин используются разные значения тока короткого замыкания. Ток короткого замыкания включает следующие составляющие: периодическую (симметричный переменный ток) и непериодическую (асимметричный постоянный ток).

Перед составлением схемы сети следует четко уяснить их различия.

Действующее значение периодической составляющей тока короткого замыкания

Как показано на рис.1, ток короткого замыкания состоит из постоянной (асимметричной) и переменной (симметричной) составляющих. Истинное значение переменного тока короткого замыкания называется «действующим значением периодической составляющей тока короткого замыкания» или l (rms)sym (симметричныйм током К.З). Именно по данному значению выбирается автоматический выключатель в литом корпусе, воздушный автоматический выключатель или предохранитель.

<Fig.1> Составляющие тока короткого замыкания

Действующее значение непериодической составляющей тока короткого замыкания l (rms)asym

Среднеквадратическое значение постоянного тока короткого замыкания называется «действующим значением непериодической составляющей тока короткого замыкания» (или «асимметричным током К.З»). Этот ток изменяется во время возникновения короткого замыкания.

Данное значение используется при оценке нагревостойкости обмоток, трансформаторов тока и т.д. Зная действующее значение периодической составляющей тока короткого замыкания и коэффициент мощности короткого замыкания, мы можем найти значение а по рис. 5 и рассчитать действующее значение непериодической составляющей тока короткого замыкания по формуле:

l (rms)asym= al (rms)sym

Среднее действующее значение непериодической составляющей тока короткого замыкания 3 фаз: l (rms)ave

Токи каждой из 3 фаз сдвинуты относительно друг друга на 120С, поэтому в 3-фазной цепи значения токов разных фаз в один и тот же момент времени будут различными. Таким образом, l (rms)ave - это среднее действующее значение непериодической составляющей тока короткого замыкания 3 фаз (средний асимметричный ток К.З.). Зная действующее значение периодической составляющей тока короткого замыкания и коэффициент мощности короткого замыкания, мы можем найти значение в по рис. 5 и рассчитать действующее среднее значение асимметричного тока короткого замыкания 3- фаз по формуле:

l (rms)ave= в l (rms)sym

Максимальное мгновенное значение асимметричного тока короткого замыкания lmax

Мгновенные значения токов фаз различны. Асимметричный ток короткого замыкания также имеет максимальное значение, которое называется «максимальное мгновенное значение асимметричного тока короткого замыкания». По данному току оценивается механическая прочность последовательно соединенного оборудования. Зная действующее значение симметричного тока короткого замыкания и коэффициент мощности короткого замыкания, мы можем найти значение у по рис. 5 и рассчитать действующее максимальное мгновенное значение непериодической составляющей тока короткого замыкания по формуле:

lmax= Y (rms)sym

Полное сопротивление цепи для расчета тока короткого замыкания

Ниже будут рассмотрены все составляющие полного сопротивления цепи, влияющие на величину тока короткого замыкания.

а. Полное сопротивление первичной обмотки вводного трансформатора. Рассчитывается из данных по току короткого замыкания, предоставленных поставщиком электроэнергии. Рассчитанное значение можно рассматривать в качестве реактивного сопротивления.

б. Полное сопротивление вводного трансформатора. Его величина зависит от мощности трансформатора и напряжения первичной обмотки. Как правило, данное сопротивление считается реактивным (см. табл. 4 и 5).

Расчет тока короткого замыкания Различные значения тока короткого замыкания

в. Реактивное сопротивление электродвигателя При коротком замыкании электродвигатель работает как генератор тока короткого замыкания (см. рис. 2).

Генерация, производимая мощным двигателем, должна учитываться в низковольтной цепи при выборе быстродействующего автоматического выключателя, в высоковольтной цепи - для выбора предохранителя. Доля реактивной составляющей составляет 25 % полного сопротивления.

г. Полное сопротивление цепей распределения Полное сопротивление кабелей и шин наиболее сильно влияет на ток короткого замыкания в низковольтных цепях (см. табл. 5 и 6).

д. Полное сопротивление прочего оборудования

В состав низковольтной цепи входят автоматические выключатели в литом корпусе, воздушные автоматические выключатели, трансформаторы тока.

Полное сопротивление этих устройств влияет на ток короткого замыкания, и также должно быть учтено.

<Рис.2> Короткое замыкание электродвигателя

Для расчета короткого замыкания оно рассматривается как реактивное сопротивление, несколько большее, чем сопротивление этих устройств в обычных условиях.
