Электрические характеристики
| TS100 | TS160 | TS250 | |||||||||||
| Типоразмер корпуса | [AF] | 100 | 160 | 250 | |||||||||
| Номинальный ток, In | [A] | 1.6, 3.2, 6.3, 12, 20, 32, 50, 63, 100 | 32, 50, 63, 80, 100, 160 | 100, 160, 220 | |||||||||
| Число полюсов | 3 | 3 | 3 | ||||||||||
| Номинальное рабочее | пост. тока | [В] | 690 | 690 | 690 | ||||||||
| напряжение, Ue | переменного тока | [В] | 500 | 500 | 500 | ||||||||
| Номинальное импульсное выдерживаемое напряжение, Uimp | [кВ] | 8 | 8 | 8 | |||||||||
| Номинальное напряжение изоляции, Ui | [В] | 750 | 750 | 750 | |||||||||
| Номинальная предельная отключающая способность, Icu | N | H | L | N | H | L | N | H | L | ||||
| Переменный ток 50/60 Hz | 220/240V | [кА] | 100 | 120 | 200 | 100 | 120 | 200 | 100 | 120 | 200 | ||
| 380/415V 440/460V | [кА] [кА] | 50 50 | 85 70 | 150 130 | 50 50 | 85 70 | 150 130 | 50 50 | 85 70 | 150 130 | |||
| 480/500V | [кА] | 42 | 65 | 85 | 42 | 65 | 85 | 42 | 65 | 85 | |||
| 660/690V | [кА] | 10 | 15 | 20 | 10 | 15 | 20 | 10 | 15 | 20 | |||
| Номинальная рабочая отключающая способность, Ics [%Icu] | 100% | 100% | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||||
| Максимальная включающая способность, Icm | |||||||||||||
| Переменный ток 50/60 Hz | 220/240V | [кА] | 220 | 264 | 440 | 220 | 264 | 440 | 220 | 264 | 440 | ||
| 380/415V | [кА] | 105 | 187 | 330 | 105 | 187 | 330 | 105 | 187 | 330 | |||
| 440/460V | [кА] | 105 | 154 | 286 | 105 | 154 | 286 | 105 | 154 | 286 | |||
| 480/500V | [кА] | 88 | 143 | 187 | 88 | 143 | 187 | 88 | 143 | 187 | |||
| 660/690V | [кА] | 17 | 30 | 40 | 17 | 30 | 40 | 17 | 30 | 40 | |||
| Категория применения | A | A | A | ||||||||||
| Пригодность к разъединению | • | • | • | ||||||||||
| Расцепитель | |||||||||||||
| • только электромагнитный | MTU | • | • | • | |||||||||
| Подключение | Стационарные | Переднее | • | • | • | ||||||||
| проводников | Заднее | • | • | • | |||||||||
| Втычные | Переднее | • | • | • | |||||||||
| Заднее | • | • | • | ||||||||||
| Механическая износостойкость | [циклов коммутаций] | 25000 | 25000 | 25000 | |||||||||
| Электрическая износостойкость при 415 V переменного тока [циклов коммутаций] | 10000 | 10000 | 10000 | ||||||||||
| Габаритные размеры, Ш x В x Г | |||||||||||||
| аппаратов с передним | 3-полюсн. | [мм] | 105x160x86 | 105x160x86 | 105x160x86 | ||||||||
| присоединением проводников | |||||||||||||
| Масса аппаратов с передним присоединением проводников | 3-полюсн. | [kg] | 2 | 2 | 2 | ||||||||
| Применяемые стандарты. | EC60947-2 | IEC60947-2 | EC60947-2 | ||||||||||

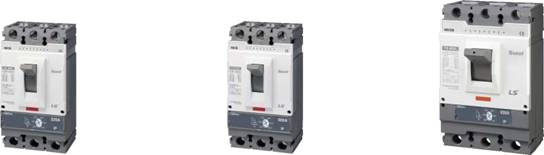

Susol
| TS400 | TS630 | TS800 | ||||||
| 400 | 630 | 800 | ||||||
| 320 | 500 | 630 | ||||||
| 3 | 3 | 3 | ||||||
| 690 | 690 | 690 | ||||||
| 500 | 500 | 500 | ||||||
| 8 8 8 | ||||||||
| 750 | 750 | 750 | ||||||
| N | H | L | N | H | L | N | H | L |
| 100 | 120 | 200 | 100 | 120 | 200 | 100 | 120 | 200 |
| 65 | 85 | 150 | 65 | 85 | 150 | 65 | 100 | 150 |
| 65 | 85 | 130 | 65 | 85 | 130 | 65 | 100 | 130 |
| 42 | 65 | 85 | 42 | 65 | 85 | 42 | 85 | 100 |
| 10 | 20 | 35 | 10 | 20 | 35 | 10 | 20 | 35 |
| 100% | 100% | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
| 220 | 264 | 440 | 220 | 264 | 440 | 220 | 264 | 440 |
| 143 | 187 | 330 | 143 | 187 | 330 | 143 | 220 | 330 |
| 143 | 187 | 286 | 143 | 187 | 286 | 143 | 220 | 286 |
| 88 | 143 | 187 | 88 | 143 | 187 | 88 | 187 | 220 |
| 17 | 40 | 74 | 17 | 40 | 74 | 17 | 40 | 74 |
| A | A | A | ||||||
| • | • | • | ||||||
| • • • | ||||||||
| • • • | ||||||||
| • • • | ||||||||
| • • • | ||||||||
| • • • | ||||||||
| 20000 | 20000 | 10000 | ||||||
| 6000 | 6000 | 3000 | ||||||
| 140 х 260 х 110 | 140 х 260 х 110 | 210 х 320 х 135 | ||||||
| 5.4 | 5.4 | 15.1 | ||||||
| IEC60947-2 | IEC60947-2 | IEC60947-2 | ||||||
Электромагнитный расцепитель
MTU для TS100, TS160, TS250, TS400, TS630, TS800

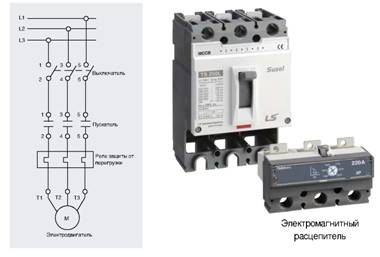

В выключатели TS100 - TS800 должны устанавливаться только специальные расцепители MTU с регулируемой уставкой.
Автоматический выключатель с таким расцепителем защиту от короткого замыкания (электромагнитный расцепитель с регулируемой уставкой) и выполнение функции разъединения. В выключателях TS100 -TS800 расцепитель MTU является сменным.
Указанные на этой странице автоматические выключатели защищают от короткого замыкания и пригодны для разъединения согласно стандарту МЭК60947-2.
Расцепитель

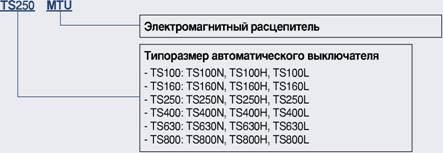

Структура условного обозначения
Электромагнитный расцепитель
MTU для TS100, TS160, TS250, TS400, TS630, TS800
Уставка
Характеристики Электромагнитные расцепители (MTU)
| Номинальный ток In (А) | TS100-TS800 | |||||||||||||||
| 1.6 | 3.2 | 6.3 | 12 | 20 | 32 | 50 | 63 | 100 | 160 | 220 | 320 | 500 | 630 | |||
| N / H / L | TS100 | • | • | • | • | • | • | • | • | • | - | - | - | - | - | |
| TS160 | - | - | - | - | - | • | • | • | • | • | - | - | - | - | ||
| TS250 | - | - | - | - | - | - | - | - | • | • | • | - | - | - | ||
| TS400 | - | - | - | - | - | - | - | - | - | - | - | • | - | - | ||
| TS630 | - | - | - | - | - | - | - | - | - | - | - | - | • | - | ||
| TS800 | - | - | - | - | - | - | - | - | - | - | - | - | - | • | ||
Защита от короткого замыкания (электромагнитный расцепитель)

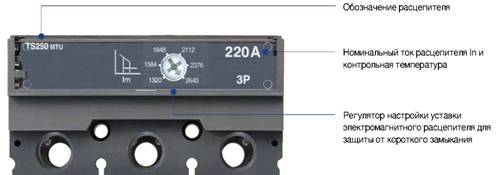

Уставка Im
6...12 In (6 настроек)
Уставки
| MTU In | 6х!п | 12х!п | ||||
| 1.6 | 10 | 12 | 14 | 16 | 18 | 20 |
| 3.2 | 20 | 24 | 28 | 32 | 36 | 40 |
| 6.3 | 40 | 48 | 56 | 64 | 72 | 80 |
| 12 | 70 | 84 | 98 | 112 | 126 | 140 |
| 20 | 120 | 144 | 168 | 192 | 216 | 240 |
| 32 | 190 | 228 | 266 | 304 | 342 | 380 |
| 50 | 300 | 360 | 420 | 480 | 540 | 600 |
| 63 | 400 | 480 | 560 | 640 | 720 | 800 |
| MTU In | 6х!П | 12х In | ||||
| 100 | 600 | 720 | 840 | 960 | 1080 | 1200 |
| 160 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 |
| 220 | 1320 | 1584 | 1848 | 2112 | 2376 | 2640 |
| 320 | 1920 | 2304 | 2688 | 3072 | 3456 | 3840 |
| 500 | 3000 | 3600 | 4200 | 4800 | 5400 | 6000 |
| 630 | 3780 | 4536 | 5292 | 6048 | 6804 | 7560 |
TS100 MTU
- Электромагнитный расцепитель с регулируемой уставкой
