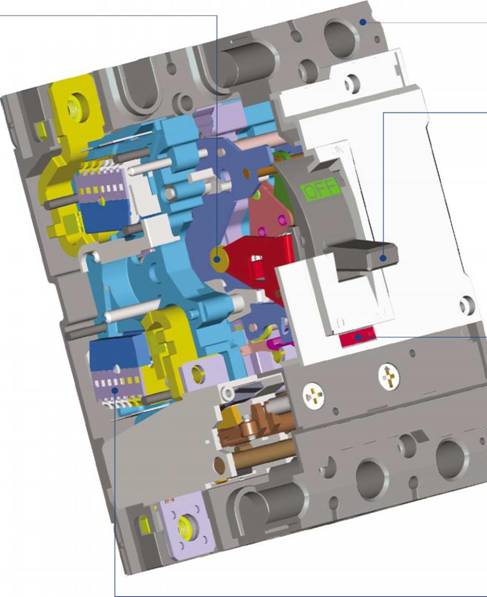

Конструкция аппарата

Susol

Основными компонентами аппарата являются: механизм выключателя, расщепитель (с кнопкой проверки срабатывания), контакты, дугогасительная камера, выводы и литой корпус.

Контактное усилие не зависит от угла

Оптимизированная форма эксцентрика

Механизм

Контактное усилие не зависит от угла поворота

RTA (Ускоренное отключение) Скорость размыкания контактов увеличена за счет оптимизации формы эксцентрика и независит от сигнала срабатывания

Конструкция аппарата

Susol

Литой корпус

Класс воспламеняемости V-0 по стандарту UL94

Высокая прочность

Кнопка проверки (нажать для проверки срабатывания)

• Принудительное срабатывание выключателя для проверки работы вспомогательных контактов и функции возвращения в исходное состояние вручную.

Примечание:

включение сигнала о неисправности не может быть выполнено с помощью кнопки тестирования. Эта функция может быть реализована в выключателях с расцепителем электронного типа.

Рукоятка

Является указателем коммутационных положений: "ON" (ВКЛ), "OFF" (ОТКЛ), "TRIP" (СРАБОТАЛ)

Включение автоматического выключателя после его срабатывания

Чтобы включить аппарат, находящийся в положении "TRIP" (СРАБОТАЛ), необходимо сначала перевести рукоятку в положение "OFF" (ОТКЛ), а затем - в положение "ON» (ВКЛ)

Если через автоматический выключатель будет протекать сверхток, то расцепляющее устройство выключит автоматический выключатель даже если удерживать рукоятку в положении «ON» (ВКЛ)

Несмотря на то, что положение рукоятки не всегда соответствует состоянию выключателя, в общем случае она является указателем положения главных контактов

Дугогасительная камера

Дугогасительная камера типа PASQ

Превосходно понижает напряжение дуги за короткое время

PASQ ;

Самогашение с помощью решетки

Запатентовано LSIS

Лицевая панель

Лицевая панель

Susol

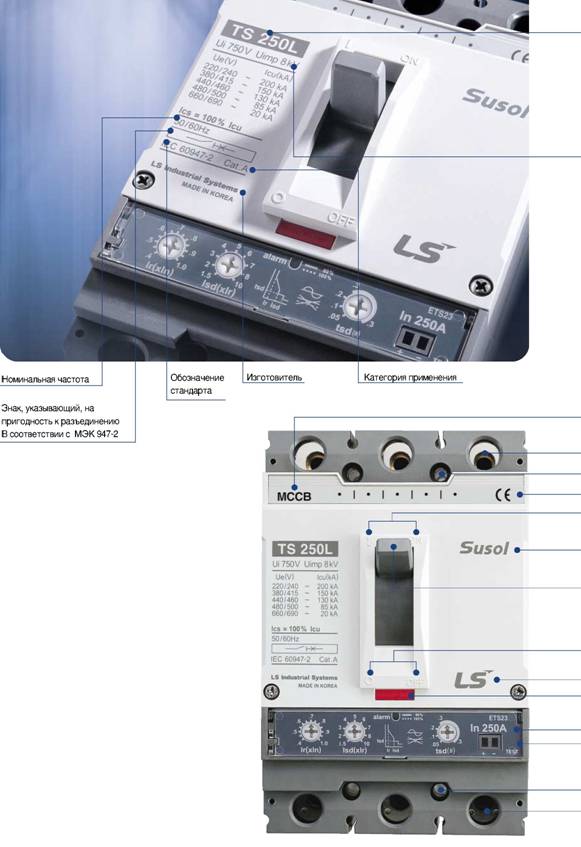

Лицевая панель

Susol

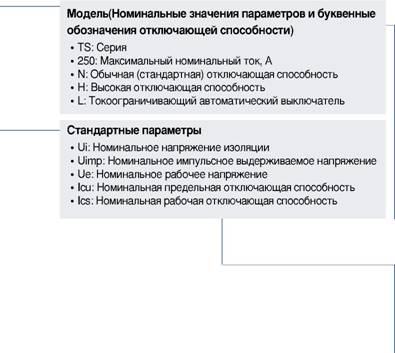

Аппарат: автоматический выключатель в литом корпусе

Выводы для подключения проводников со стороны источника питания Крепежное отверстие Знак сертификации Индикатор положения ВКЛ.

Торговая марка

Рабочий рычаг Operating handle

Индикатор положения ОТКЛ.

Логотип изготовителя Кнопка проверки срабатывания

Номинальный ток расцепителя Расцепитель

Крепежное отверстие

Выводы для подключения проводников со стороны нагрузки

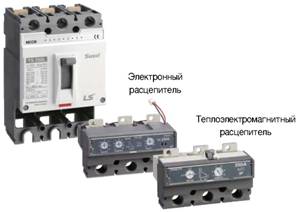

Автоматические выключатели TS100 - TS800 снабжены легко устанавливаемыми и взаимозаменяемыми теплоэлектромагнитными или электронными расцепителями. Это позволяет легко изменить защиту цепи при изменении электроустановки. В автоматических выключателях TS400 и TS630 электронные расцепители представляют собой взаимозаменяемые втычные модули. Расцепитель ЕТМ обеспечивает большое число функций защиты.

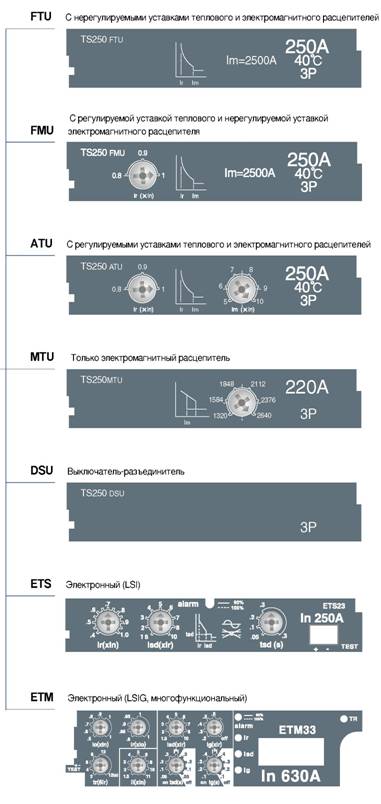

В зависимости от типа, расцепители обеспечивают следующие типы защиты:

Стандартная защита

Защита распределительных цепей, питаемых от электросети

Защита протяженных кабелей

Защита сетей постоянного тока

Защита силовых цепей электродвигателей

Расцепители

Susol

Автоматический выключатель, используемый в качестве рубильника (по специальному заказу)

Автоматические выключатели Susol TD100, TD160 могут быть снабжены расцепителями FTU или FMU. Данные расцепители не являются взаимозаменяемыми и поставляются только установленными в аппараты.

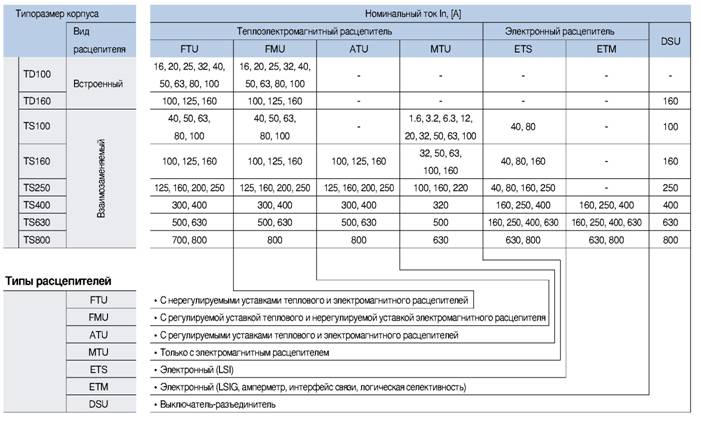

Номинальные токи

Расцепители

Susol

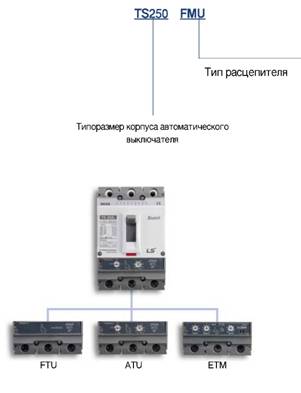

Обозначение расцепителя

A-1-14

Susol

Конструкция двойного контактора

Оптимизация

усилия отталкивания отключающего механизма благодаря форме контактора

Легко отклоняет возникающую дугу в сторону решетки

Быстро отводит дугу от движущегося контактора

Предотвращает разрушение концов контактов

Высокая скорость отключения и контактное усилие

Рис. 3. Положение «ВКЛ.»

Положение «ВКЛ.»

Контактное усилие не зависит от угла поворота

Скорость отключения контактов увеличивается за счет оптимизированной формы эксцентрика независимо от сигнала срабатывания

Свободное расцепление

Рис. 4. Положение «ОТКЛ.>

Положение «СРАБОТАЛ»

Положение «ОТКЛ.»

Нажмите кнопку для перевода в положение «ОТКЛ.»

* Момент перевода в исходное состояние меньше момента главной пружины

Высокая износостойкость

Рис. 5. Положение «СРАБОТАЛ»

• Принудительное срабатывание выключателя для проверки работы вспомогательных контактов. Перевод выключателя в положение «ОТКЛ» выполняется вручную.
