Страница 1 из 171. Введение

В настоящем руководстве по эксплуатации приводятся сведения по устройству, принципу действия, правилам монтажа, эксплуатации, обслуживания и другие данные об элегазовом выключателе типа HPL 550B2 с тремя пружинными приводами типа BLG 1002А с пополюсным управлением, в дальнейшем именуемом "выключатель".

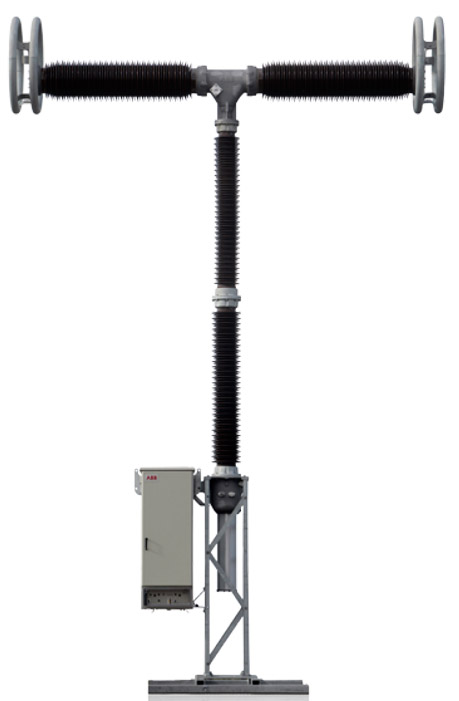

выключатель элегазовый HPL 550B2

2. Назначение

2.1. Выключатель может применяться для коммутации электрических цепей в нормальных и аварийных режимах, в том числе в циклах АПВ, в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 500 кВ.

2.2. Выключатель предназначен для эксплуатации на открытом воздухе в районах с умеренным и холодным климатом.

Климатическое исполнение выключателя У и ХЛ, категория размещения I по ГОСТ 15150.

Выключатели исполнения У1 заполняются элегазом.

Выключатели исполнения ХЛ1, заполняются смесями газов "элегаз - тетрафторметан (далее хладон)" или "элегаз - азот" в соответствии с табл.1.

При этом рабочие значения температуры окружающего воздуха при эксплуатации принимаются равными:

- нижнее

при заполнении выключателя элегазом - минус 45°,

при заполнении выключателя смесью "элегаз - азот" - минус 50°С;

или "элегаз - хладон" - минус 55°С;

- верхнее - плюс 40°С.

2.3. Выключатель пригоден для эксплуатации при следующих условиях:

- толщина корки льда при гололеде - не более 20 мм;

- скорость ветра при гололеде - не более 15 м/с;

- скорость ветра при отсутствии гололеда - не более 40 м/с;

- окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионноактивных агентов соответствует типу атмосферы III по ГОСТ 15150-69;

- высота установки над уровнем моря не более 1000 м;

- допустимое тяжение проводов в горизонтальном направлении в плоскости, перпендикулярной продольной оси выключателя - 1500 Н;

2.4. Допустимый для выключателей уровень сейсмичности по шкале MSK 64-9 баллов.

2.5 Длина пути утечки внешней изоляции выключателя с фарфоровыми изоляторами - не менее 14510 мм, что соответствует степени загрязнения III (сильная) по ГОСТ 9920-89; выключателя усиленного исполнения - не менее 18010 мм. Для выключателя с полимерными изоляторами - не менее 14120 мм.

2.6 Коммутация шунтирующих реакторов (ШР), шунтирующих батарей конденсаторов (БСК) и фильтров гармоник, мощных трансформаторов и длинных линий в некоторых режимах работы может сопровождаться переходным процессом с высокими амплитудами напряжения и тока. Для повышения надежности работы электрооборудования ООО "АББ" рекомендует оборудовать свои колонковые выключатели, установленные в цепях с данным оборудованием, устройствами синхронной коммутации Switchsync™ (подробнее см. в п. 5.5).

3. Технические данные

3.1. Основные технические данные выключателя (термины и значения номинальных параметров соответствуют ГОСТ Р 52565-2006)

Наименование параметра	Норма
1. Номинальное напряжение, кВ	500
2. Наибольшее рабочее напряжение, кВ	525
3. Номинальный ток, А	до 4000
4. Номинальный ток отключения, кА	50*	63
5. Номинальное содержание апериодической
составляющей в токе отключения, %, не более	56	63
6. Параметры сквозного тока короткого замыкания, кА:
- наибольший пик	125	158
- начальное действующее значение периодической
составляющей	50*	63
- ток термической стойкости (трехсекундный)	50*	63
7. Параметры тока включения, кА:
- наибольший пик	125	158
- начальное действующее значение периодической
составляющей	50	63
8. Ток отключения ненагруженной линии, А	500
9. Собственное время отключения, мс	20±2
10. Полное время отключения, мс, не более	40
11. Собственное время включения, мс, не более	65
12. Минимальная бестоковая пауза при АПВ, с	0.3
13. Нормированное испытательное напряжение, кВ - промышленной частоты 50 Гц, 1 мин
относительно земли	760
между контактами	1030
- грозового импульса 1.2/50 мкс
относительно земли	1550
между контактами	1550
- коммутационного импульса
относительно земли	1230
между контактами	1660
14. Давление смеси газов, приведенное к 20°С выключателя с ном. током отключения 50 кА* при заполнении, МПа абс.:
- элегазом (SF6) У1 для -45 °	0.5 SF6

Руководство по эксплуатации

смесью элегаз/хладон (SF6/CF4) ХЛ1 для -55° смесью элегаз/азот (SF6/N2) ХЛ1 для -50°	0.7(0.36 SF6/0.34 CF4) 0.7 (0.36 SF6/ 0.34 N2)
15. Давление элегаза, приведенное к 20°С, для выключателя исполнения У1 с ном. током отключения 50 кА*, МПа (кгс/см²) абс. заполнения срабатывания предупредительной сигнализации блокировки работы выключателя	0.5 (5.0) 0.45 (4.5) 0.43 (4.3)
16. Давление смеси газов, приведенное к 20°С, для выключателя исполнения ХЛ1 с ном. током отключения 50 кА*, МПа (кгс/см²) абс. заполнения срабатывания предупредительной сигнализации блокировки работы выключателя	0.7 (7.0) 0.62 (6.2) 0.6 (6.0)
17. Масса элегаза для выключателя исполнения У1 с ном. током отключения 50 кА*, кг	39.0
18. Масса газов в смеси для выключателя исполнения ХЛ1 с ном. током отключения 50 кА*, кг элегаз/хладон элегаз/азот	27.9/15.9 27.9/5.1
19. Давление смеси газов элегаз/хладон (SF6/CF4), приведенное к 20°С, для выключателя исполнений У1 и ХЛ1 с ном. током отключения 63 кА, МПа абс. заполнения срабатывания предупредительной сигнализации блокировки работы выключателя	0.8 (0.36 SF6/0.44 CF4) 0.72 0.7
20. Масса газов в смеси для выключателей исполнений У1 и ХП1 с ном. током отключения 63 кА, кг - элегаз/хладон	27.9/20.7
21. Масса выключателя, кг (без газа)	7140

* при применении газовой смеси «элегаз - азот» номинальный ток отключения ограничивается до 40 кА.

Габаритно-установочные размеры выключателя приведены в

Приложении 1.

3.2. Основные технические данные пружинного привода BLG 1002А.

Элемент привода	Наименование параметра	Норма
Катушки управления	Номинальное напряжение (пост.), В	220
	Рабочий диапазон напряжения, %	70-110
	Мощность, Вт	400
Двигатель	Номинальное напряжение (пер. или пост.), В	220
	Рабочий диапазон напряжения, %	85-110 I
	Время завода пружин, с, не более	20
Вспомогательные блок-контакты	Длительный ток, А	25
Вспомогательные блок-контакты	Отключаемый ток, А, постоянный (при 220 В)	2
	переменный	25
Подогреватели	Мощность антиконденсационных подогревателей, включенных постоянно, Вт Мощность низкотемпературных подогревателей, управляемых термостатом при температурах, Вт	70
	до -45°С	140
	до -55 °С	2x140

3.3. Выключатель выполняет следующие операции и циклы операций:

- отключение (О);

- включение (В);

- включение-отключение (ВО);

- отключение-включение (ОВ);

- отключение-включение-отключение (ОВО);

- коммутационные циклы по ГОСТ Р 52565:

цикл 1: О - 0.3 с - ВО -180 с - ВО;

цикл 2: О -180 с - ВО -180 с - ВО.

3.4. Допускаемое для каждого полюса выключателя без осмотра и ремонта число операций отключения (плюс число операций включения) составляет:

- при токе 63 кА - 20 (10);

- при токе 50 кА - 30 (15);

- при токе 40 кА - 40 (20);

- при токе 24 кА -100 (50);

- при токе 15 кА - 200 (100);

- при рабочих токах: 4000 А - 3430 (3430);

- при рабочих токах: 3150 А - 5280 (5280);

- при рабочих токах: 2000 А - 10000 (10000).
