6. Общие указания по эксплуатации

6.1. Персонал, обслуживающий выключатели, должен быть ознакомлен с настоящим руководством, строго выполнять его требования, хорошо знать устройство и принцип действия выключателей, правила технической эксплуатации.

6.2. Рабочее напряжение, токовая нагрузка и токи КЗ в месте установки выключателя не должны превышать значений, указанных в п.3.1.

6.3. Контроль элегаза.

Для контроля плотности элегаза или газовой смеси на выключателе устанавливается монитор плотности, который выдает сигнал при снижении плотности из-за утечек. Монитор плотности имеет индикатор давления газа, приведенного к температуре 20°С, которое характеризует плотность газа в выключателе.

Контроль давления газа с помощью индикатора давления проводите через месяц после заполнения газовой системы, а затем - с интервалами 1-2 года. Если плотность газа отличается от плотности, при которой монитор выдает сигнал снижения давления, менее чем на 0.01 МПа, то рекомендуется добавить газ. Фактическое давление газа ( не приведенное к 20°С ), которое может быть измерено обычным манометром, зависит от температуры газа и отличается от приведенного давления. Характерные значения давления при разных температурах приведены в п. 7.4.

Если монитор плотности подает сигнал "Пополните газ", проверьте давление газа и пополните его количество в выключателе с соблюдением правил техники безопасности. Зависимость давления от температуры для элегаза приведена в п.7.4, для газовой смеси - в п.9.13.3. Приведенные к температуре 20°С давления заполнения, срабатывания предупредительной сигнализации и блокировки выключателя для элегаза и газовой смеси даны в п.3.1.

Если монитор плотности срабатывает, несмотря на то что в выключателе есть достаточное давление, проверьте монитор плотности.

Для проверки монитора и установленного в цепи монитора плотности реле, монитор можно снять с выключателя, находящегося под рабочим давлением. При снятии монитора реле должно замкнуть контакты.

При проверке монитора плотности определяйте давления срабатывания сигнальных и блокировочных контактов по манометру при температуре +20°С. Минимальное допустимое напряжение питания монитора плотности при его проверке - 30 В.

Если монитор плотности часто посылает сигналы снижения плотности газа, то требуется принять меры по устранению утечки. Утечка возможна в соединительных муфтах газовой системы или во фланцевых болтовых соединениях. Определите место утечки и устраните его.

В пределах гарантийного срока, а в дальнейшем - при наличии договора на сервисное обслуживание, зафиксируйте обстоятельства, при которых происходит утечка (присоединение, зав. № выключателя, место и скорость утечки, температура наружного воздуха и пр.), сообщите в ООО "АББ" для принятия необходимых мер по устранению утечки.

7,4. Давление элегаза при различных температурах.

Номинальное давление заполнения элегаза при температуре 20°С:

- абсолютное - 0.5 МПа (5 кгс/см²);

- избыточное - 0.4 МПа (4 кгс/см²).

Давление элегаза в МПаабс при различных температурах в °С указаны в таблице, где:

а) давление заполнения;

б) давление появления сигнала необходимости пополнения элегаза в выключателе;

в) давление, при котором блокируется работа выключателя.

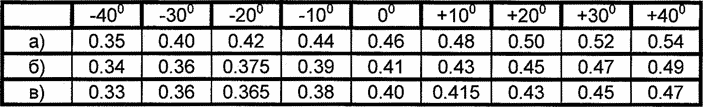

Давление элегаза в МПаабс при различных температурах

Если вместо абсолютного давления используется избыточное давление, то приведенные в таблице значения должны быть уменьшены на 0.1 МПа.

При использовании смеси газов в части абсолютного и избыточного давлений элегаза, а также полного давления газовой смеси следует руководствоваться п. 9.13.

7.5. Проверки характеристик и работы по обслуживанию выключателя проводите в соответствии с указаниями раздела 11.1.

Чистку изоляторов выключателя от отложений соли и загрязнений производите в соответствии с местными инструкциями. В промежутках времени между профилактическими ремонтами интервалы между чистками определяются местными условиями и чистки проводятся, как правило, одновременно с другими изоляторами подстанции. Выключатели герметичны и могут чиститься струями воды высокого давления без риска попадания воды во внутренние полости.

Полимерные изоляторы обычно не нуждаются в очистке. Растворитель или струя воды под высоким давлением могут повредить силиконовое покрытие изолятора.

Смазку выключателя производите в соответствии с указаниями раздела. Шариковые, роликовые и игольчатые подшипники в приводе постоянно смазаны и на требуют обслуживания. Оси запорных устройств и червячной передачи следует смазывать после 2000 операций.

При выполнении рекомендаций по обслуживанию срок службы выключателя превышает 30 лет, а количество механических операций - 10000.

Такой срок службы обеспечивается в результате:

- небольшого износа дугогасительных контактов;

- установки в полюсах адсорбционных фильтров, сроки службы которых соответствует сроку службы выключателя;

- расположения подшипников в элегазе, что исключает необходимость их обслуживания;

- применения двойных уплотнительных колец.

Вскрытие дугогасительного устройства выключателя требуется только, если количество отключений токов превысило допустимое или если в результате механических отказов или неправильной регулировки произошли какие-либо повреждения.

Зависимость допустимого числа отключений от тока КЗ показана на рис.7-1.

Показанная на рис.7-1 зависимость может быть отражена приблизительно выражением:

?? х I1,8 = 35000,

где: n - число коротких замыканий, I - ток короткого замыкания.

Все токи КЗ в степени 1.8 должны быть умножены на количество коротких замыканий и включены в сумму.

Например, 15х401.8+20х301.8+30х201.8+40х101.8=29700.

7.5. Сведения о работе выключателя при коммутации токов:

- значение тока КЗ или нагрузки;

- вид КЗ (одно-, двух-, трехфазное);

- вид коммутации (отключение, включение на КЗ и отключение, АПВ);

- характер отказа или неисправности и их причины, а также результаты периодических осмотров заносите в журнал.
