Параметры и эквивалентные схемы катушек индуктивности и резисторов

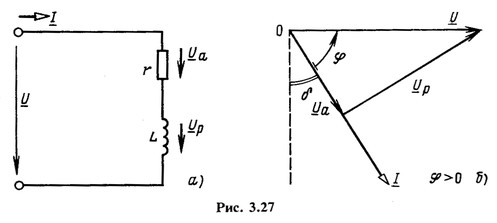

При низкой частоте, например при 50 Гц, эквивалентная схема катушки индуктивности (рис. 3.27, а) состоит из последовательно соединенных резистивного и индуктивного элементов (эту схему можно, конечно, заменить схемой, состоящей из параллельно соединенных активной и реактивной проводимостей). Из векторной диаграммы (рис. 3.27, б) следует, что

Добротность катушки

Сопротивление катушки увеличивается с ростом частоты вследствие поверхностного эффекта и главным образом - эффекта близости. Поэтому в общем случае добротность катушки не пропорциональна частоте. В некотором диапазоне изменения частот можно считать, что значение Q остается почти постоянным.

При высоких частотах нельзя пренебрегать емкостями между витками. Эти так называемые межвитковые емкости условно показаны на рис. 3.28 штриховой линией. Чем выше частота, тем меньше емкостные сопротивления между витками. Токи в витках катушки получаются неодинаковыми. Найти распределение тока в катушке при высокой частоте нелегко. При достаточно высоких частотах из-за межвитковых емкостей эквивалентное, реактивное сопротивление катушки может даже стать емкостным.

Применяемые на практике проволочные резисторы обладают всегда некоторой индуктивностью, и, кроме того, между отдельными витками имеется емкость. При достаточно низких частотах индуктивности и емкости практически никакого влияния не имеют и в расчетах не учитываются.
