Страница 5 из 16

Управление выключателем — пополюсное и трехполюсное, осуществляется электромагнитами включения и отключения, установленными на каждом полюсе выключателя.

Пополюсное управление осуществляется при раздельном питании электромагнитов отдельных полюсов, трехполюсное — при параллельном питании электромагнитов отдельных полюсов.

Схема управления полюса выключателя (рис. 22) и монтажная схема (рис. 23) соответствуют включенному положению элементов выключателя.

Путь тока при включенном выключателе: вывод камеры, торцевые и скользящие контакты камеры, нижний фланец камеры, трубчатые шины, нижний фланец отделителя, торцевые и скользящие контакты отделителя, вывод отделителя.

Для отключения подается командный импульс на электромагнит отключения.

Электромагнит открывает пусковой клапан А (рис. 22), который в свою очередь открывает клапан отключения Б и дутьевой клапан 5. Из дутьевого клапана сжатый воздух через опорный изолятор поступает в камеру; контакты камеры расходятся и возникшая при этом дуга гасится потоком сжатого воздуха.

После открытия дутьевого клапана камеры 5 сжатый воздух через трубопровод Т и обратный клапан 9 поступает под поршень дутьевого клапана отделителя. Дутьевой клапан отделителя открывается, и его поршень "залипает", перекрывая полость, сообщающуюся через выхлопной клапан Л с атмосферой. При открытии клапана сжатый воздух из резервуара поступает в отделитель, отводит подвижные контакты, которые в конце хода ,,залипают“ и изолируют таким образом полость отделителя от атмосферы. Обратный клапан 9 после „залипания“ поршня дутьевого клапана закрывается, и отделитель остается в отключенном положении, наполненный сжатым воздухом.

Часть сжатого воздуха попадает в привод сигнально-блокировочных контактов (СБК) и переключает блок-контакты. Расход воздуха на отключение регулируется клапаном отсечки В. При срабатывании клапана Б сжатый воздух наполняет объем Г и опускает клапан отсечки. Сжатый воздух выходит из надпоршневой полости клапана Б, клапан Б закрывается, и сжатый воздух выходит из-под поршня дутьевого клапана, который также закрывается.

Момент срабатывания отсечки регулируется иглой Д. Капал М служит для подхвата импульса отсечки.

Для включения подается командный импульс на электромагнит включения. Электромагнит открывает пусковой клапан Ж и клапан включения И. При открытии клапана включения воздух из-под поршня дутьевого клапана отделителя выходит в атмосферу, дутьевой клапан закрывается, его поршень перемещается влево, и сжатый воздух из отделителя через выхлопные клапаны Л выходит в атмосферу. Контакты отделителя при этом смыкаются и восстанавливают токовую цепь.

Схема управления выключателя ВВН

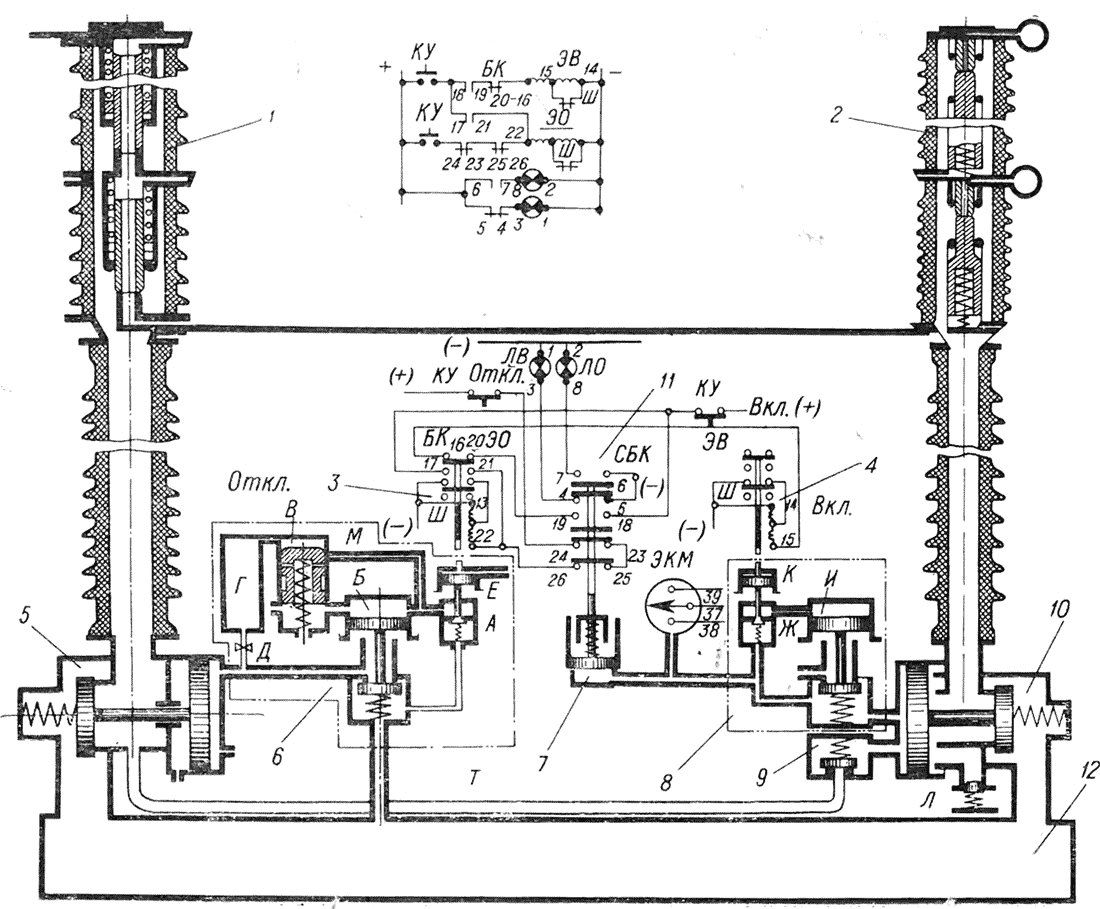

Рис. 22. Схема управления

1 — гасительная камера; 2 — отделитель; 3 — электромагнит отключения (ЭО); 4 — электромагнит включения (ЭВ); 5 — дутьевой клапан камеры; 6 — блок отключения (А — пусковой клапан отключения; Б — клапан отключения; В — клапан отсечки; Г — объем отсечки; Д — регулировочная игла; Е — клапан местного отключения); 7 — привод сигнально-блокировочных контактов (СБК); 8 — блок включения (Ж — пусковой клапан включения; И — клапан включения; К — промежуточный клапан); 9 — обратный клапан; 10 — дутьевой клапан отделителя (Л — выхлопной клапан); 11 — блок-контакты выключателя (СБК); 12 — резервуар сжатого воздуха; Б К — блок-контакты ЭО: ЖМ — электроконтактный манометр; ЛВ — лампа включения (красная); ЛО — лампа отключения (зеленая); Ш — блок-контакты шунтировки; КУ — ключ управления; М — канал подхвата импульса отсечки;

Т — трубопровод

Монтажная схема полюса выключателя ВВН

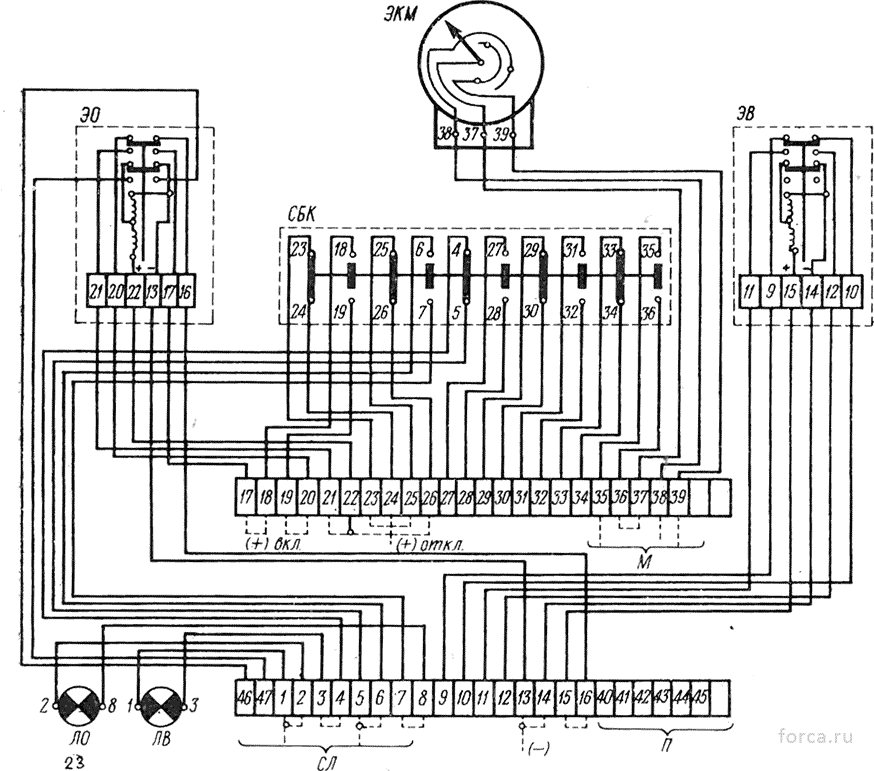

Рис. 23. Монтажная схема полюса

ЭО — электромагнит отключения;

ЭВ — электромагнит включения;

ЭКМ — электроконтактный манометр (220 в 10 вт.);

СБК — блок-контакты выключателя;

ЛВ — лампа включения (красная) — Ц17 с цоколем;

ЛО — лампа отключения (зеленая) — 2Ш-22-2, 220 в, 25 вт

П — цепи подогревателей;

СЛ — цепи сигнальных ламп;

М — цепи манометра

При падении давления в полости отделителя падает давление под поршнем привода блок-контактов 7; под действием пружин поршень перемещается и переключает при этом блок-контакты.

Блокировки, предусмотренные схемой

2.3.1. Блокировка от многократных срабатываний при включении на короткое замыкание осуществляется блок-контактами электромагнита отключения (рис. 23), при срабатывании которого контакты 16 — 20 разрывают цепь электромагнита включения, а контакты 17—21 создают параллельную цепь питания электромагнита отключения. Электромагнит отключения остается в сработанном положении до снятия команды включения оператором.

  1. Блокировка от срабатывания при недостаточном давлении в резервуарах осуществляется электроконтактными манометрами. Один манометр при понижении давления ниже 16 ати размыкает цепи включения и отключения, другой при понижении давления ниже 19 ати переключает цепи автомата повторного включения па отключение.

Примечания.

  1. Команды всех процессов должны сниматься блок-контактами выключателя.
  2. При операциях АПВ (О —ВО) время минимальной бесконтактной паузы 0,3 сек, а также его увеличение (без дополнительного расхода воздуха) обеспечивается за счет замедления момента подачи импульса на включение (путем введения реле выдержки времени).
  3. Блокировка от многократных срабатываний (от ,,прыгания“) должна сниматься автоматом АПВ на время проведения операции.
"
