ВВН - инструкция и описание выключателей - Конструкция отделителя ВВН

Страница 3 из 16

Отделитель (рис. 12), кроме включения выключателя и создания постоянного изоляционного промежутка в отключенном положении выключателя, предназначен также для гашения тока, протекающего через омическое сопротивление (если оно предусмотрено) гасительной камеры, для отключения емкостных токов линии (в случае установки ШС-300).

Отделители выключателей, также как и камеры, состоят из нескольких одинаковых вертикально расположенных элементов. Число элементов (разрывов) для каждого типа выключателя приведено в таблице основных технических данных. Неподвижный контакт отделителя (рис. 13, а) — полый. Его внутренняя полость связана с дополнительным объемом, обеспечивающим движение воздуха для гашения дуги при отключении отделителя. Кроме того, для обеспечения включающей способности и электродинамической устойчивости неподвижный контакт отделителя ВВН-220-15 выполнен из отдельных элементов — ламелей (рис. 13б и 13в).

Подвижный контакт (рис. 14) снабжен поршневым механизмом, который при отключении „залипает" в нижнем положении, изолируя внутреннюю полость отделителя от атмосферы и обеспечивая возможность нахождения отделителя в отключенном положении под давлением сжатого воздуха (для создания необходимой прочности промежутка).

Для выравнивания напряжения по разрывам каждый элемент отделителя, кроме отделителей выключателей на 66— 110 кВ, снабжен емкостным делителем напряжения, представляющим собой конденсатор с бумажномасляным диэлектриком типа ДМР-80-0,001. Емкость одного конденсатора, шунтирующего один разрыв отделителя, составляет 1000 пф.

Дутьевые клапаны (рис. 15 и 16) обеспечивают подачу сжатого воздуха из резервуара полюса через полые опорные изоляторы в гасительную камеру и отделитель для приведения в действие их механизмов, создания необходимого для гашения дуги дутья и обеспечения электрической прочности межконтактного промежутка.

Дутьевой клапан отделителя, кроме того, объединяет полость отделителя с резервуаром при отключении и сбрасывает воздух из отделителя при включении.

Отделитель выключателей ВВН

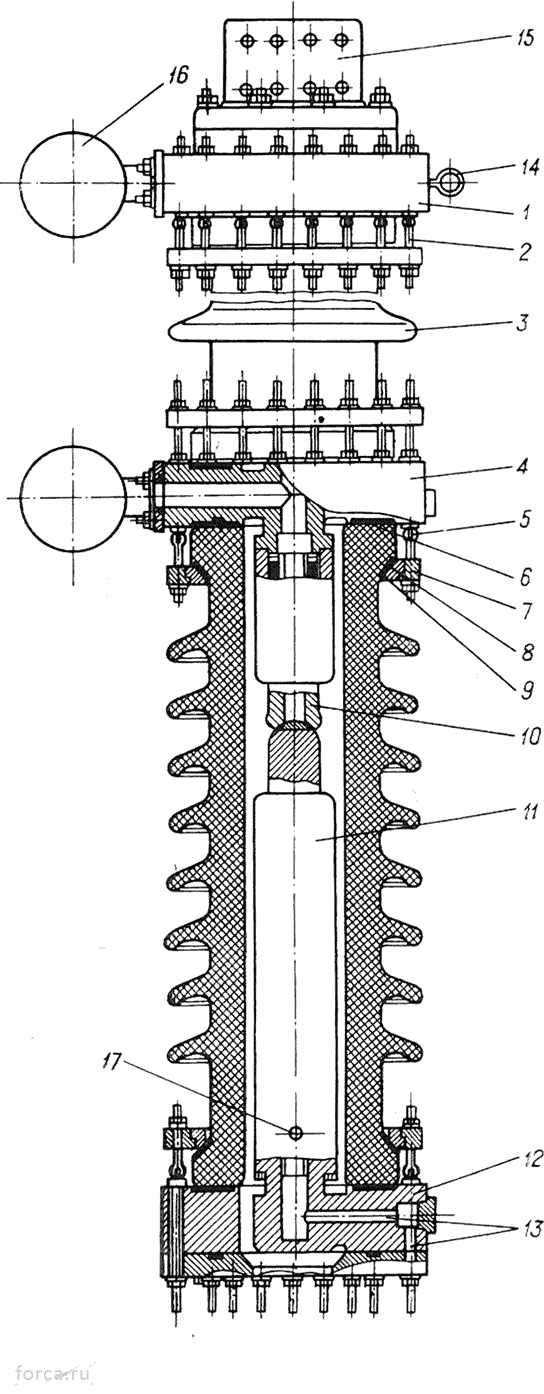

Рис. 12. Отделитель

1 — фланец верхний; 2 — шпилька; 3 — изолятор; 4 — фланец средний; 5 — шпилька; 6 — уплотнение; 7 — кольцо нажимное; 8 — кольцо разрезное; 9 — шайба резиновая; 10 — контакт неподвижный; 11 — механизм подвижного контакта; 12 — фланец нижний; 13 — антикомпрессионные каналы; 14 — рым-гайка; 15 — вывод; 16 — дополнительный объем; 17 — отверстие М4. Ход подвижного контакта 45 мм, а для случая подпружиненного неподвижного контакта — 50 мм

Для этих целей дутьевой клапан снабжен одним обратным и двумя выхлопными клапанами; устройство поршня обеспечивает его ,,залипание“ в правом положении.

В корпусах дутьевых клапанов, кроме того, установлены обратные клапаны, через которые поступает вентиляционный воздух.

Неподвижный контакт отделителя выключателей ВВН

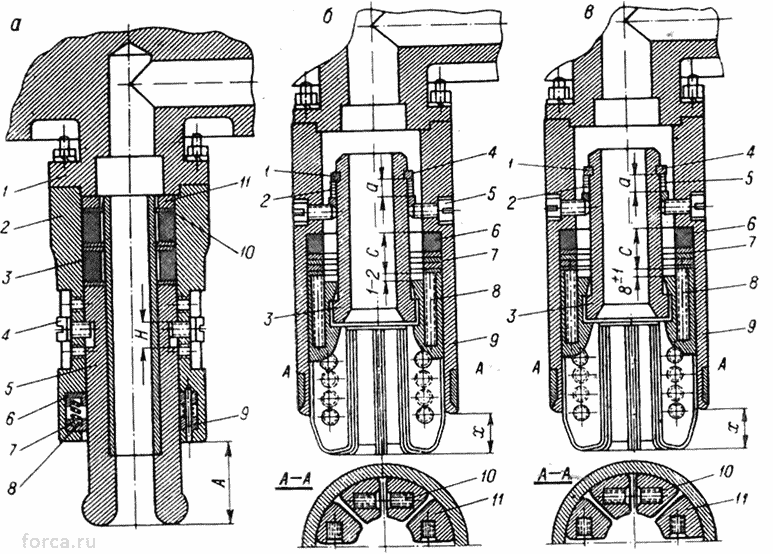

Рис. 13. Неподвижный контакт отделителя

а — контакт неразрезной

1 — фланец; 2 — корпус; 3 — буфер; 4 — винт установочный; 5 — контакт; 6 — подкладка; 7 — контакт скользящий; 8 — пружина; 9 — валик (количество — по месту); 10 — шайба (количество — по месту); 11 — кольцо

Примечание. Размер А устанавливается в зависимости от высоты изолятора. Количество шайб 10 должно быть таким, чтобы буфер был сжат на 2 — 3 мм, при этом винты 4 должны находиться у верхней кромки паза Я. б — контакт разрезной

1 — шайба стопорная; 2 — шайба регулировочная; 3 — втулка; 4 — кольцо стопорное; 5 — винт (после установки должен быть зачеканен); 6 — буфер: 7 — шайба регулировочная; 8 — пружина; 9 — корпус; 10 — пружина; 11 — контакт Примечание. Размер х устанавливается в зависимости от высоты изолятора (Нф)

х=(Нф - 776)-И а= (812 - Нф) ±0,5 с=(Нф - 776)+ 1

в — контакт разрезной подпружиненный №№ позиций и подсчет размеров а и с те же, что и в контакте разрезном, рис. 13, б х=(Нф - 770) + 1

Механизм подвижного контакта отделителя выключателей ВВН

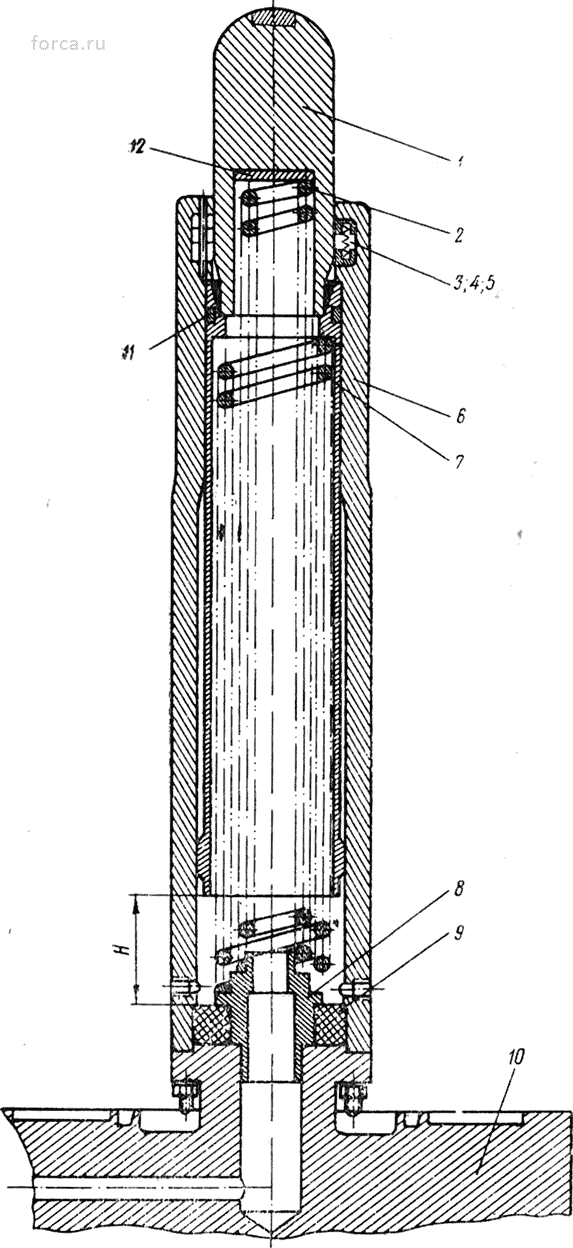

Рис. 14. Механизм подвижного контакта отделителя

1 — контакт; 2 — пружина; 3 — подкладка; 4 — контакт скользящий; 5 — пружина; 6 — корпус; 7 — пружина; 8 — втулка; 9 — буфер; 10 — фланец; 11 — кольцо поршневое; 12 — диск регулировочный (при максимальных усилиях пружины диск разрешается не устанавливать) Примечание. Ход Н для неподпружиненных неподвижных контактов (см. рис. 13. а и б) равен 55 мм., а для подпружиненных (см. рис. 13, в) — 60 мм.

Дутьевой клапан камеры выключателей ВВН

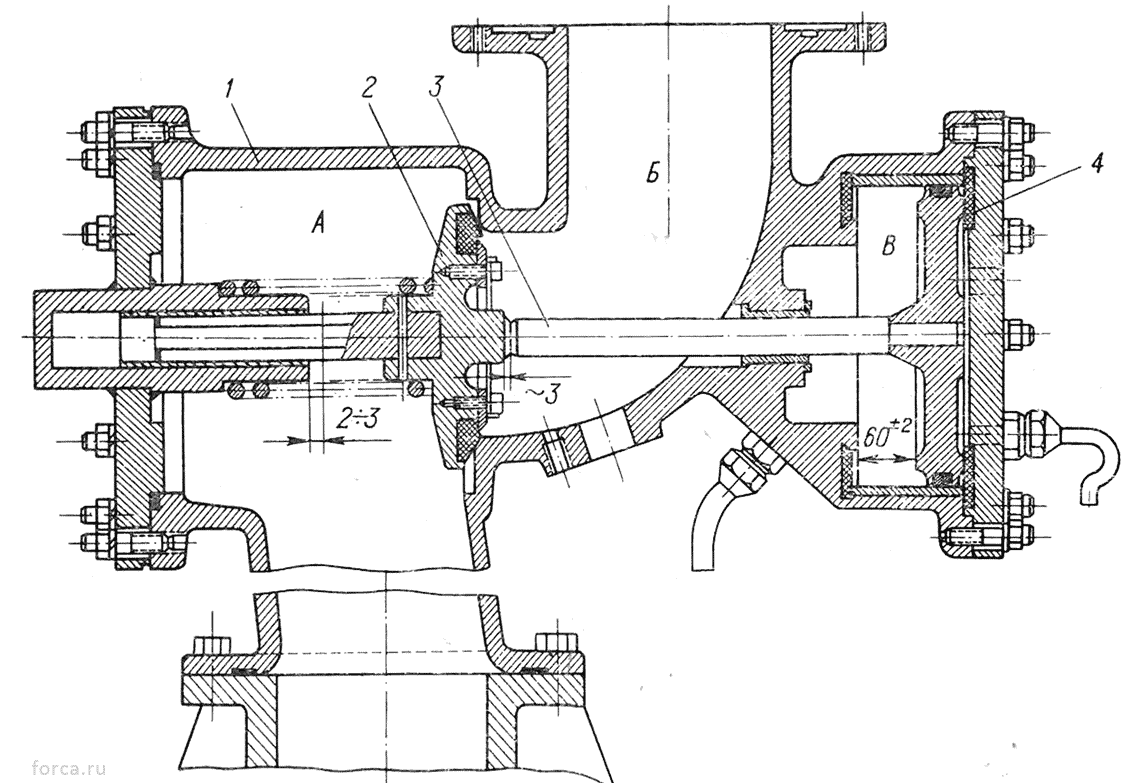

Рис. 15. Дутьевой клапан камеры 1 — корпус; 2 — клапан; 3 — шток; 4 — поршень

Дутьевой клапан отделителя выключателей ВВН

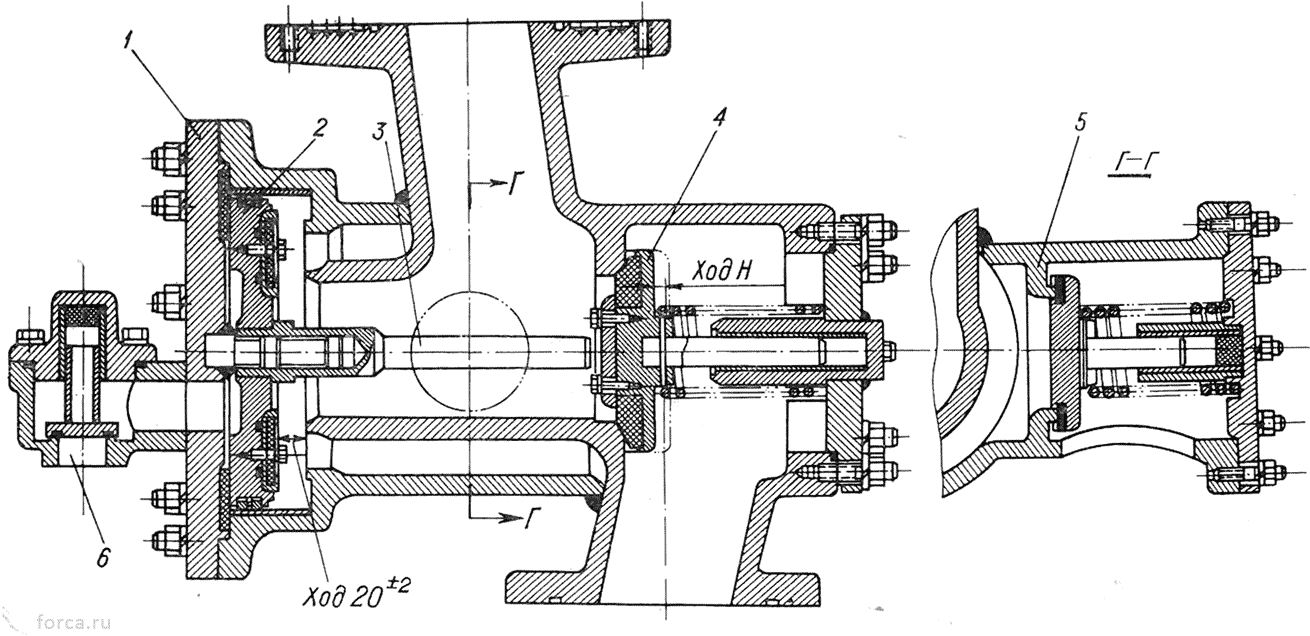

Рис. 16. Дутьевой клапан отделителя

1 — крышка· 2 — поршень; 3 — шток; 4 — клапан; 5 — выхлопной клапан; 6 — обратный клапан

Ход Н= 7-8- для выключателей на 66-110 кВ; Н-12-13 мм. для выключателей на 220 -330 кВ
