2. КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Конструкция полюса выключателя

Как указывалось ранее, выключатель состоит из трех одинаковых полюсов и распределительного шкафа, а полюс выключателя на 330 кВ в свою очередь состоит из двух полуполюсов, связанных между собой пневматически и имеющих общее управление.

Принципиальное устройство полюса (для выключателя на 330 кВ — полуполюса) выключателя данной серии показано на рис. 1, а общие виды различных типов выключателей, их габаритные и установочные размеры приведены на рис. 2—8.

Основанием полюса выключателя служит резервуар для сжатого воздуха, на котором смонтированы дутьевые клапаны, шкаф управления (для выключателя на 330 кВ шкаф управления устанавливается на одном из двух полуполюсов), опорная изоляция, гасительная камера и отделитель. Камера и отделитель связаны между собой токоведущими трубчатыми шинами.

Выключатели на напряжение свыше 110 кВ снабжены омическими и емкостными делителями напряжения.

Для более тяжелых условий работы (например, для отключения неудаленных коротких замыканий) выключатели на 110 кВ по заказам энергосистем могут снабжаться низкоомными шунтирующими сопротивлениями типа ШС-300, по три на каждый выключатель. Сопротивления ШС-300 поставляются за особую плату. Подробные данные о сопротивлении приведены в отдельной информации завода.

Установка низкоомных шунтирующих сопротивлений на полюсе показана на рис. 9.

Гасительные камеры выключателей (рис. 10) состоят из нескольких одинаковых вертикально расположенных элементов (в зависимости от напряжения и мощности аппарата). Число элементов (разрывов) камеры для каждого типа выключателя указано в таблицах 1 и 2. В выключателе на 330 кВ камера разделена на две части (по четыре элемента на каждом полуполюсе).

Устройство полюса выключателя ВВН

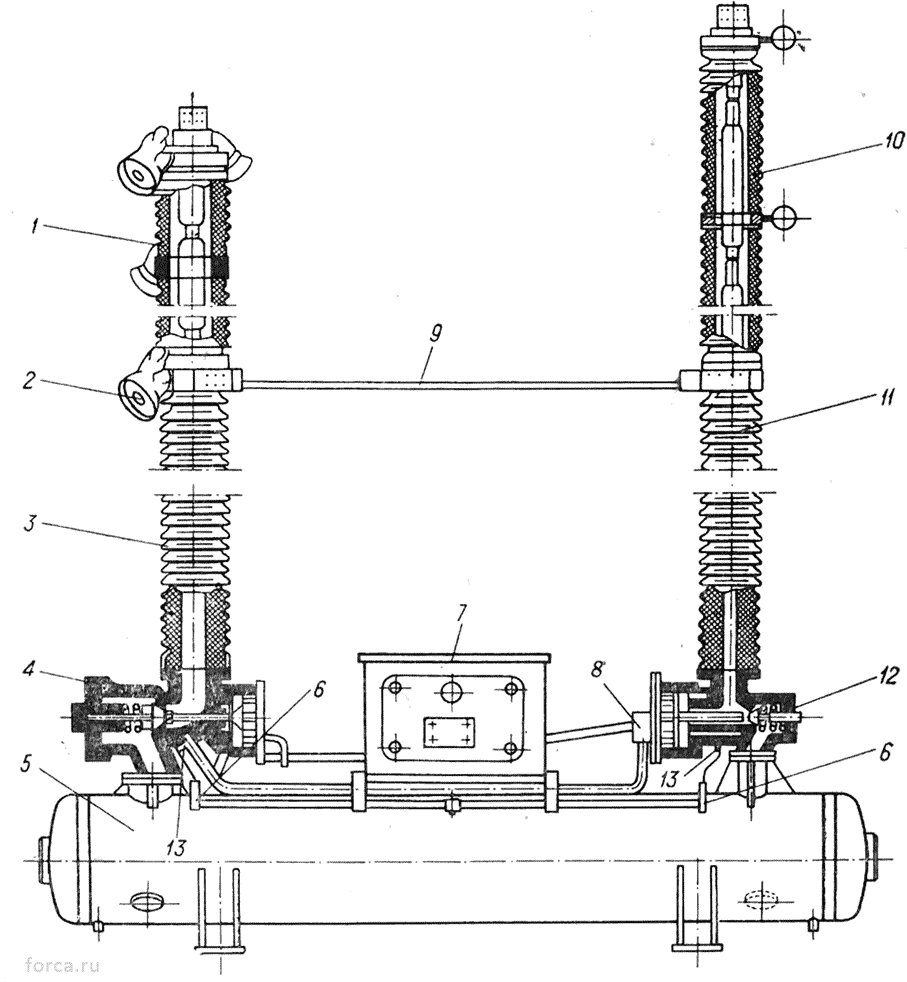

Рис. 1. Устройство полюса выключателя

1 — гасительная камера; 2 — выхлопной клапан камеры; 3 — опора камеры; 4 — дутьевой клапан камеры; 5 — резервуар (основание); 6 — указатель вентиляции; 7 — шкаф управления; 8 — обратный клапан; 9 — шины; 10 — отделитель; 11 — опора отделителя; 12 — дутьевой клапан отделителя; 13 — обратный клапан вентиляции

Примечание. Полюс показан без растяжек и делителей напряжения (см. рис. 2—9).

Габаритные и установочные размеры выключателей ВВН-110-6, BBH-110A-6, ВВН-66ч

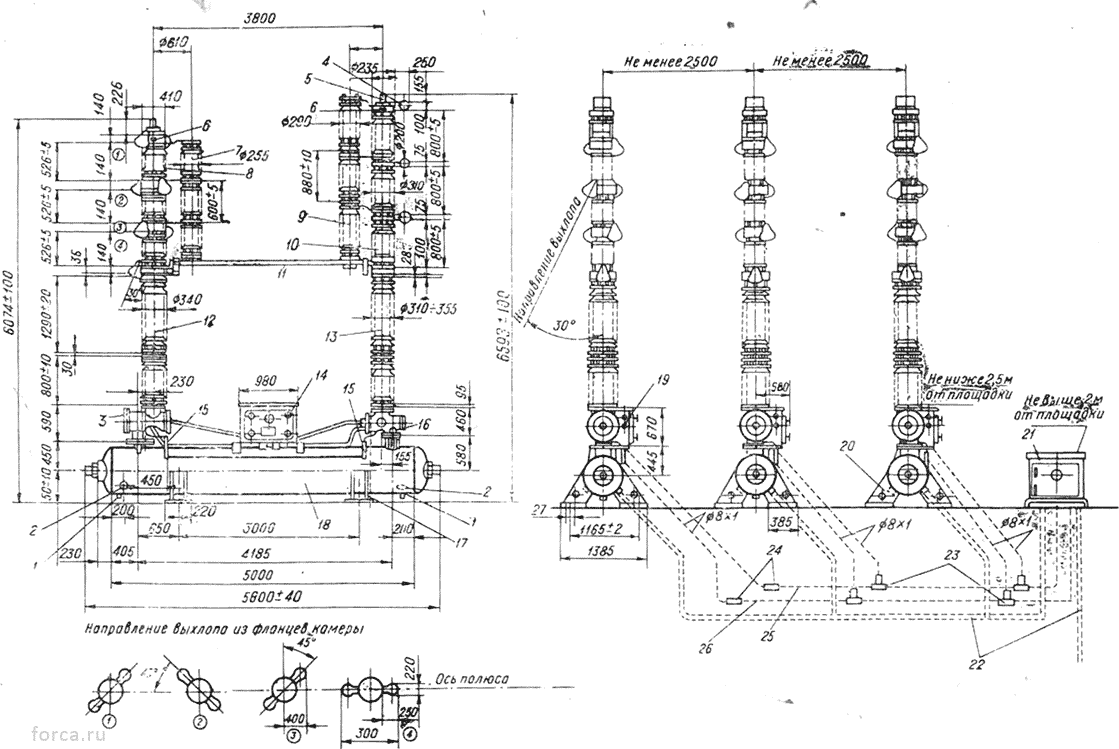

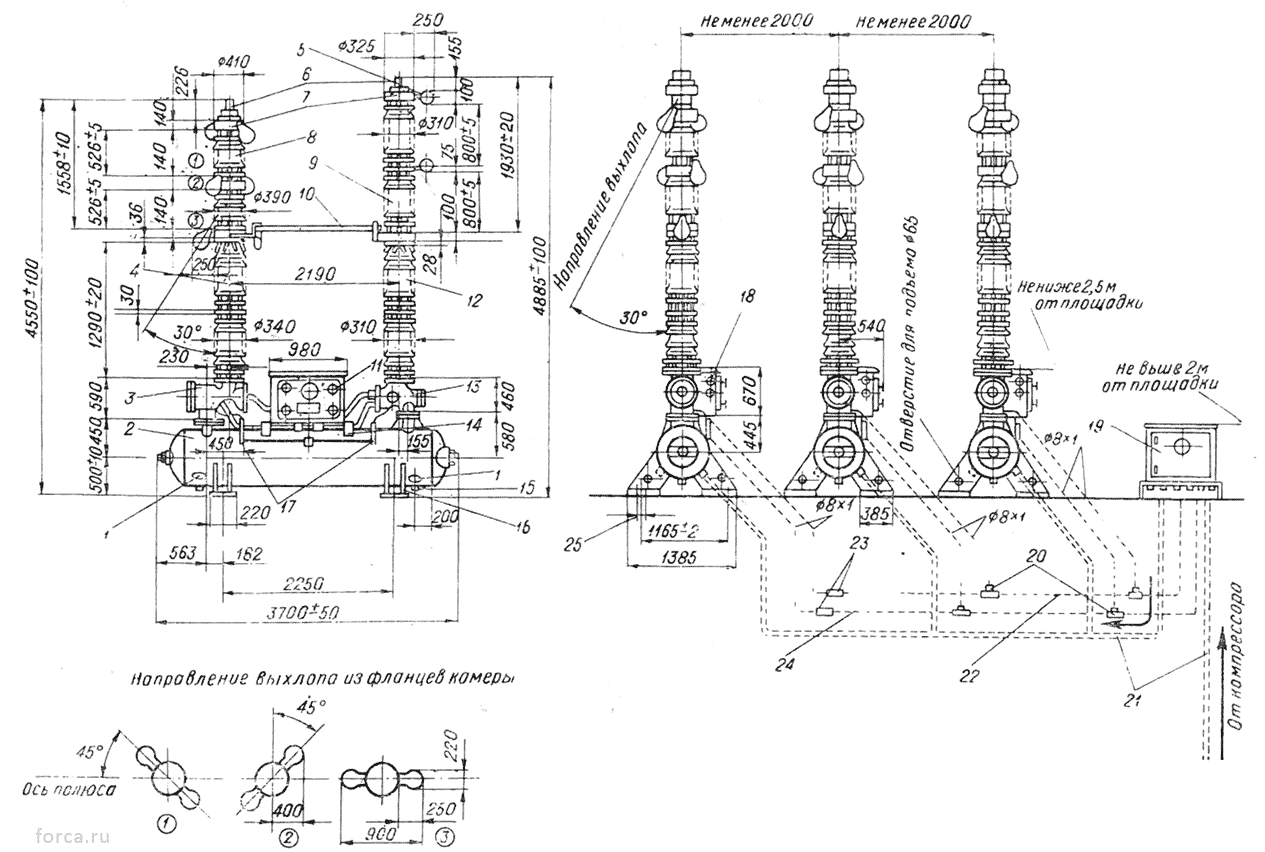

Рис. 2. Габаритные и установочные размеры выключателей ВВН-110-6, BBH-110A-6, ВВН-66ч

1 — бобышка для присоединения магистрали; 2 — резервуар; 3 — дутьевой клапан камеры; 4 — опорный изолятор камеры; 5 — дополнительные объемы отделителя: б — выводные концы выключателя; 7 — рым-болты для подъема камеры и отделителя; 8 — гасительная камера; 9 — отделитель; 10 — трубчатые шины; 11 — шкаф управления; 12 — опорный изолятор отделителя; 13 — дутьевой клапан отделителя; 14 — кабельные муфты; 15 — спускные клапаны; 16 — болт заземления; 17 — указатель вентиляции; 18 — световой указатель положения; 19 — распределительный шкаф; 20 — тройники; 21 — главный воздухопровод (внутренний диаметр не менее 32 мм)·, 22 — трубки для подачи воздуха на местное пневматическое отключение; 23 — ниппели; 24 — трубка для подачи воздуха на вентиляцию; 25 — отверстия 0 36 мм для крепления полюса к фундаменту

размеры выключателя ВВН-154-8

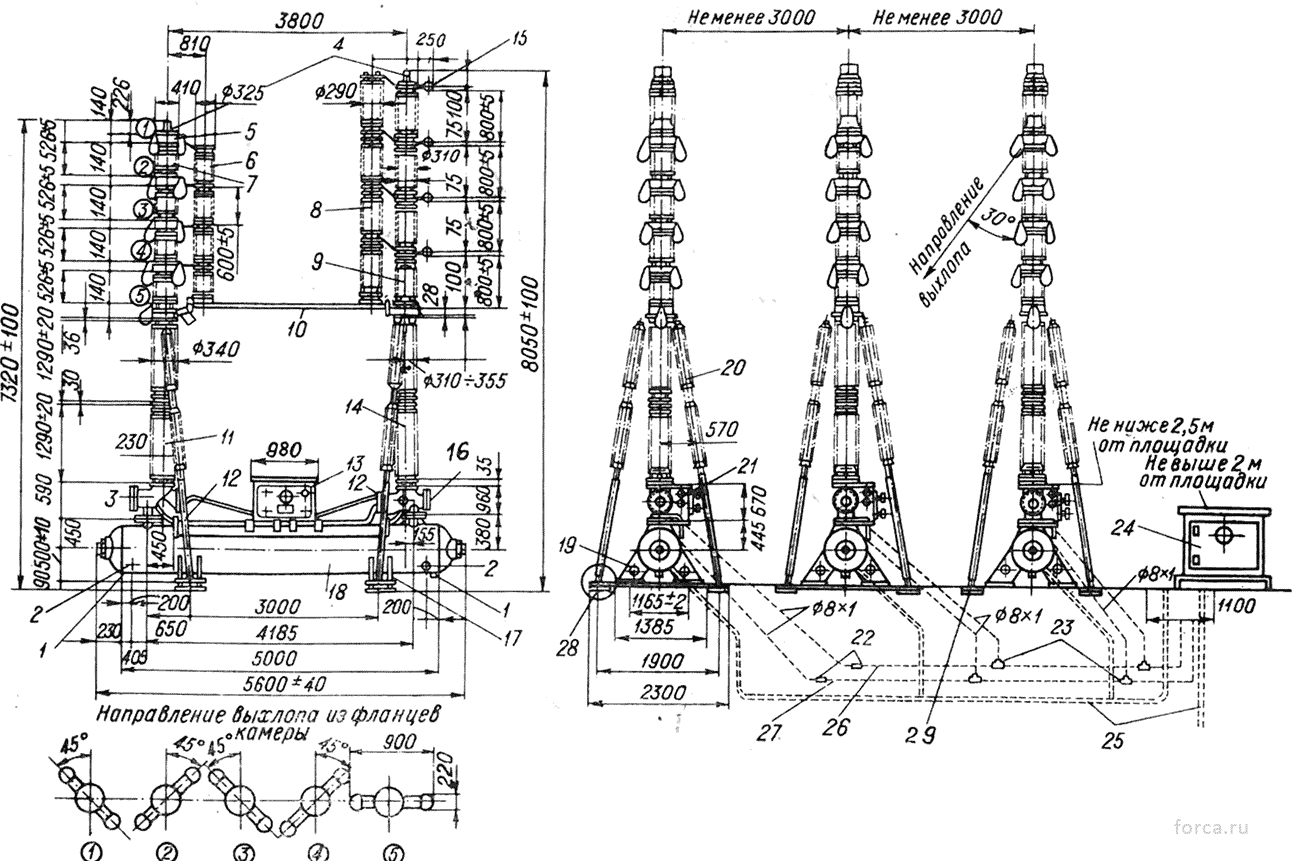

Рис. 3. Габаритные и установочные размеры выключателя ВВН-154-8

1 — спускные клапаны; 2 — бобышка для присоединения магистрали; 3 — дутьевой клапан камеры; 4 — дополнительные объемы отделителя; 5 — выводные концы выключателя; 6 — рым-болты для подъема камеры и отделителя; 7 — делитель напряжения; 8 — гасительная камера; 9 — конденсатор; 10 — отделитель; 11 — трубчатые шины; 12 — опорный изолятор камеры; 13 — опорный изолятор отделителя; 14 — шкаф управления; 15 — указатель вентиляции; 16 — дутьевой клапан отделителя; 17 — болт заземления; 18 — резервуар; 19 — световой указатель положения; 20 — отверстие для подъема (0 65 мм)·, 21 — распределительный шкаф; 22 — главный воздухопровод (внутренний диаметр не менее 32 мм); 23 — тройники; 24 — ниппели; 25 — трубки для подачи воздуха на местное пневматическое отключение; 26 — трубки для подачи воздуха на вентиляцию; 27 — 4 отверстия

0 36 мм для крепления полюса к фундаменту

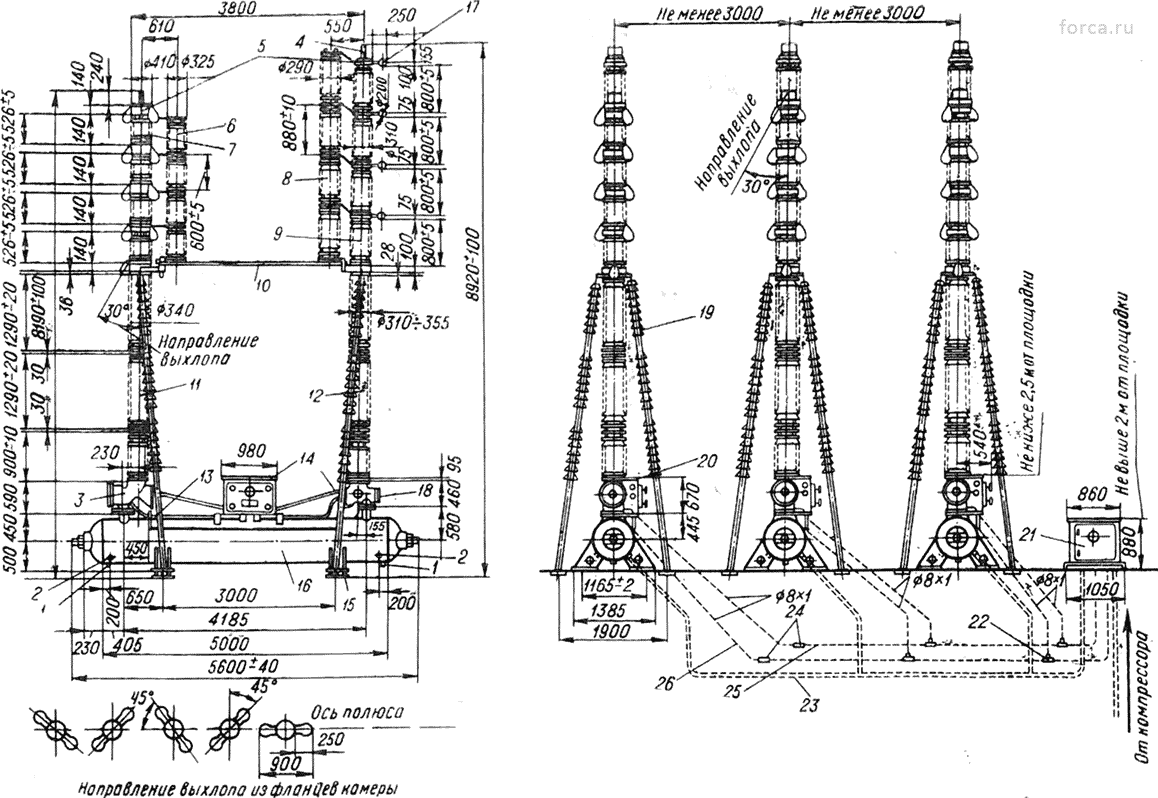

Рис. 4. Габаритные и установочные размеры выключателей ВВН-220-10, ВВН-220А-10, ВВН-220ч

размеры выключателей ВВН-220-10, ВВН-220А-10, ВВН-220ч

1 — спускные клапаны; 2 — бобышка для присоединения магистрали; 3 — дутьевой клапан камеры; 4 — выходные концы выключателя; 5 — болты для подъема камеры и отделителя; 6 — делитель напряжения; 7 — гасительная камера; 8 — конденсатор; 9 — отделитель; 10 — трубчатые шины; 11 — опорный изолятор камеры; 12 — указатель вентиляции; 13 — шкаф управления; 14 — опорный изолятор отделителя; 15 — дополнительные объемы отделителя; 16 — дутьевой клапан отделителя; 17 — болт заземления; 18 — резервуар; 19 — отверстие для подъема (0 65 мм); 20 — растяжка; 21 — световой указатель; 22 — ниппели; 23 — тройники; 24 — распределительный шкаф; 25 — главный воздухопровод (внутренний диаметр не менее 32 мм); 26 — трубка для подачи воздуха на местное пневматическое отключение; 27 — трубка для подачи воздуха на вентиляцию; 28 — швеллер (для крепления к фундаменту); 29 — 4 отверстия 0 37 мм для крепления к фундаменту

выключателя ВВН

размеры выключателей ВВН-220-15 и ВВН-220А-15

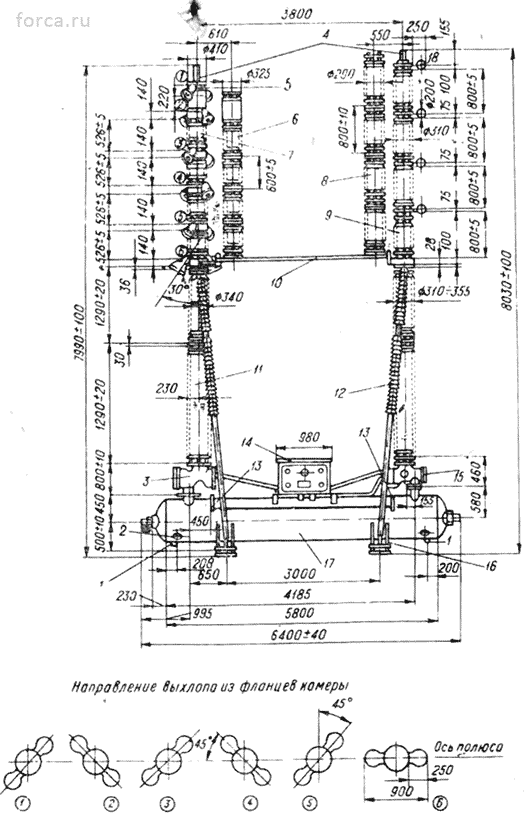

Рис. 5. Габаритные и установочные размеры выключателей ВВН-220-15 и ВВН-220А-15

1 — спускные клапаны: 2 — бобышка для присоединения магистрали: 3 — дутьевой клапан камеры; 4 — выводные концы выключателя; 5 — рым-болты для подъема камеры II отделителя; 6 — делитель напряжения; 7 гасительная камера; 8 — конденсатор; 9 — отделитель; 10 — трубчатые шины; 11 — опорный изолятор камеры; 12 — опорный изолятор отделителя; 13 — указатель вентиляции; 14 — шкаф управления; 15 — дутьевой клапан отделителя; 16 — болт заземления; 17 — резервуар; 18 — дополнительные объемы отделителя; 19 — отверстие для подъема (0 65 мм); 20 — растяжка; 21 — световой указатель положения; 22 — ниппели; 23 — тройники; 24 — распределительный шкаф; 25 — трубки для подачи воздуха на местное пневматическое отключение; 26 — трубки для подачи воздуха на вентиляцию; 27 — главный воздухопровод (внутренний диаметр не менее 32 мм)

размеры выключателя ВВН-330

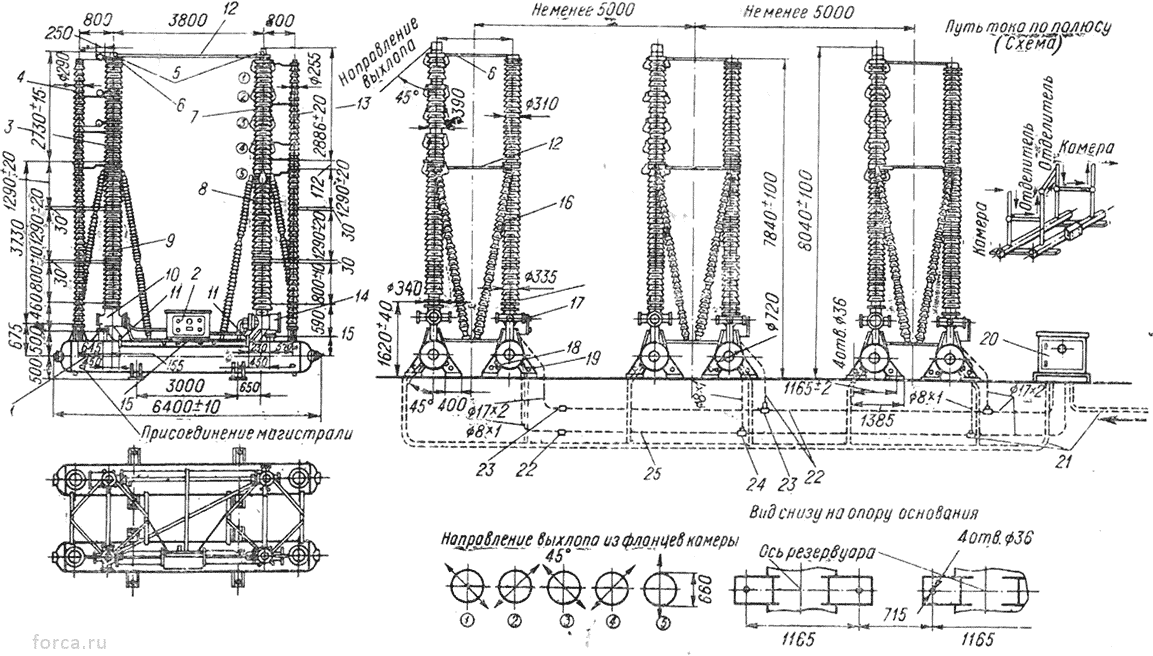

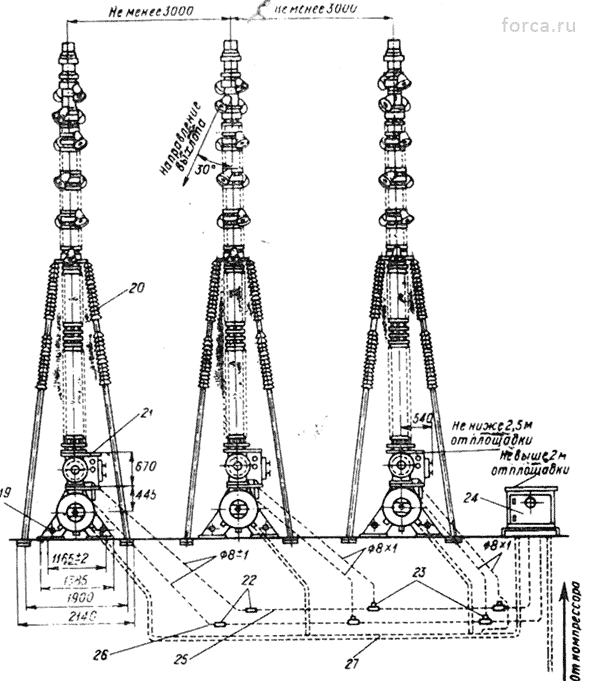

Рис. 6а. Габаритные и установочные размеры выключателя ВВН-330-15 до реконструкции

1 — резервуар; 2 — шкаф управления; 3 — отделитель; 4 — конденсатор; 5 — выводные концы выключателя; 6 — рым-болты для подъема камеры и отделителя; 7 — гасительная камера; 8 — опорный изолятор камеры; 9 — опорный изолятор отделителя; 10 — дутьевой клапан отделителя; 11 — указатель вентиляции; 12 — трубчатые шины; 13 — делитель напряжения; 14 — дутьевой клапан камеры; 15 — кабельные муфты; 16 — растяжка; 17 — световой указатель положения; 18 — болт заземления; 19 — отверстия для подъема (0 65 мм); 20 — распределительный шкаф; 21 — главный воздухопровод (внутренний диаметр не менее 32 мм); 22 — трубка для подачи воздуха на вентиляцию (0 17X2 мм); 23 — ниппель; 24 — тройник; 25 — трубка для подачи воздуха на местное пневматическое отключение (0 17X2 мм)

Примечание. Вид справа дан со снятыми колонками делителей напряжения.

размеры выключателя ВВН-330-15 после реконструкции

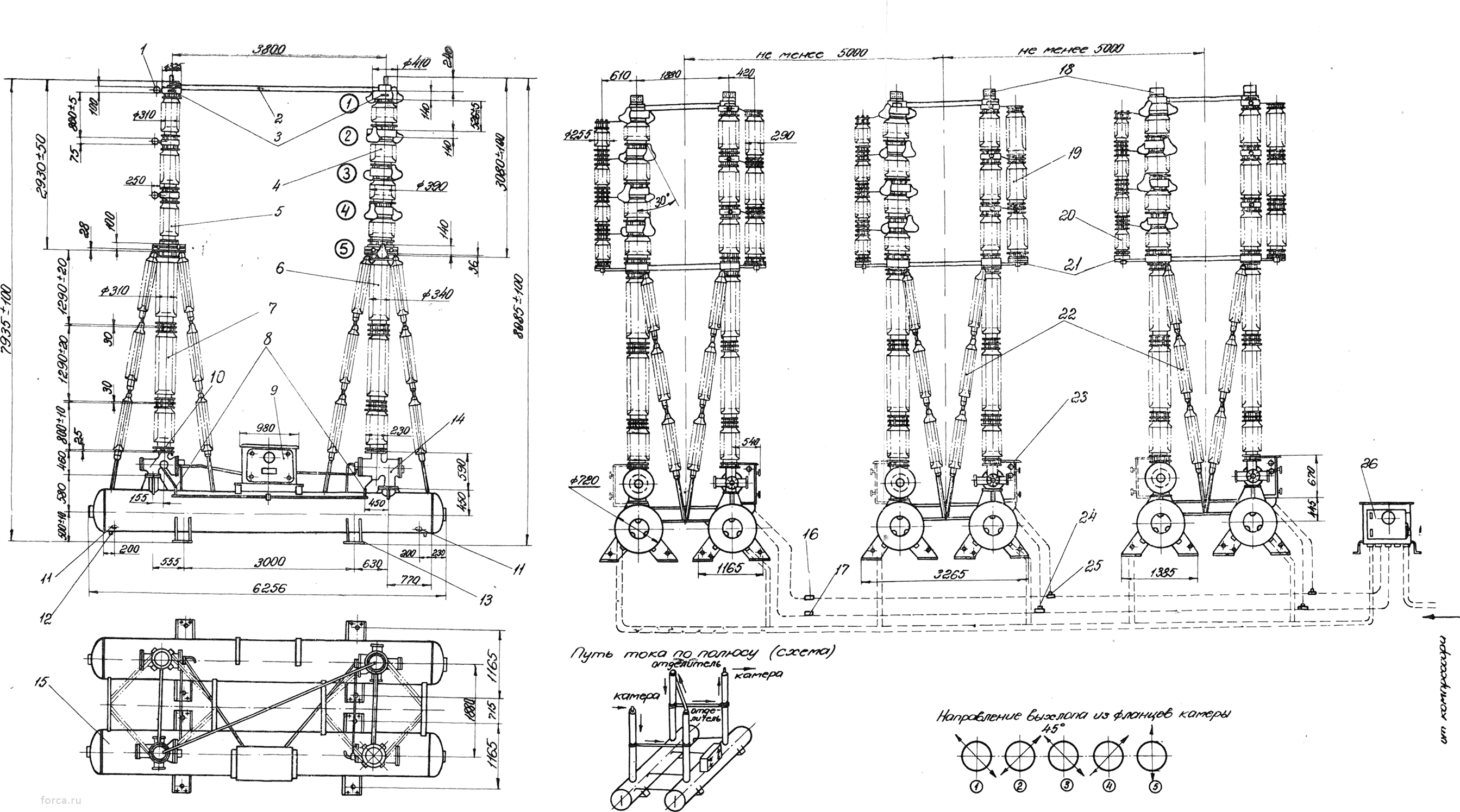

Рис. 66. Габаритные и установочные размеры выключателя ВВН-330-15 после реконструкции

1 — дополнительные объемы отделителей; 2 — трубчатые шины; 3 — рымы для подъема камер и отделителей; 4 — камера гасительная; 5 — отделитель; 6 — опорный изолятор камеры: 7 — опорный изолятор отделителя, 8 — указатели вентиляции; 9 — шкаф управления; 10 — дутьевой клапан отделителя: 11 — бобышка для присоединения магистрали; 12 — спускной клапан, 13 — болт заземления: 14 — дутьевой клапан камеры; 15 — резервуар; 16, 17 — ниппели: 18 — выводные концы выключателя; 19 — конденсатор; 20 — делитель напряжения; 21 — плиты; 22 — растяжки; 23 — световой указатель положения; 24 , 25 — тройники; 26 — распределительный шкаф

Примечания.

  1. Вид справа дан со снятыми делителями.
  2. Размеры подводящих воздухопроводов — см. рис. 6а.

размеры выключателя ВВН-110У-6

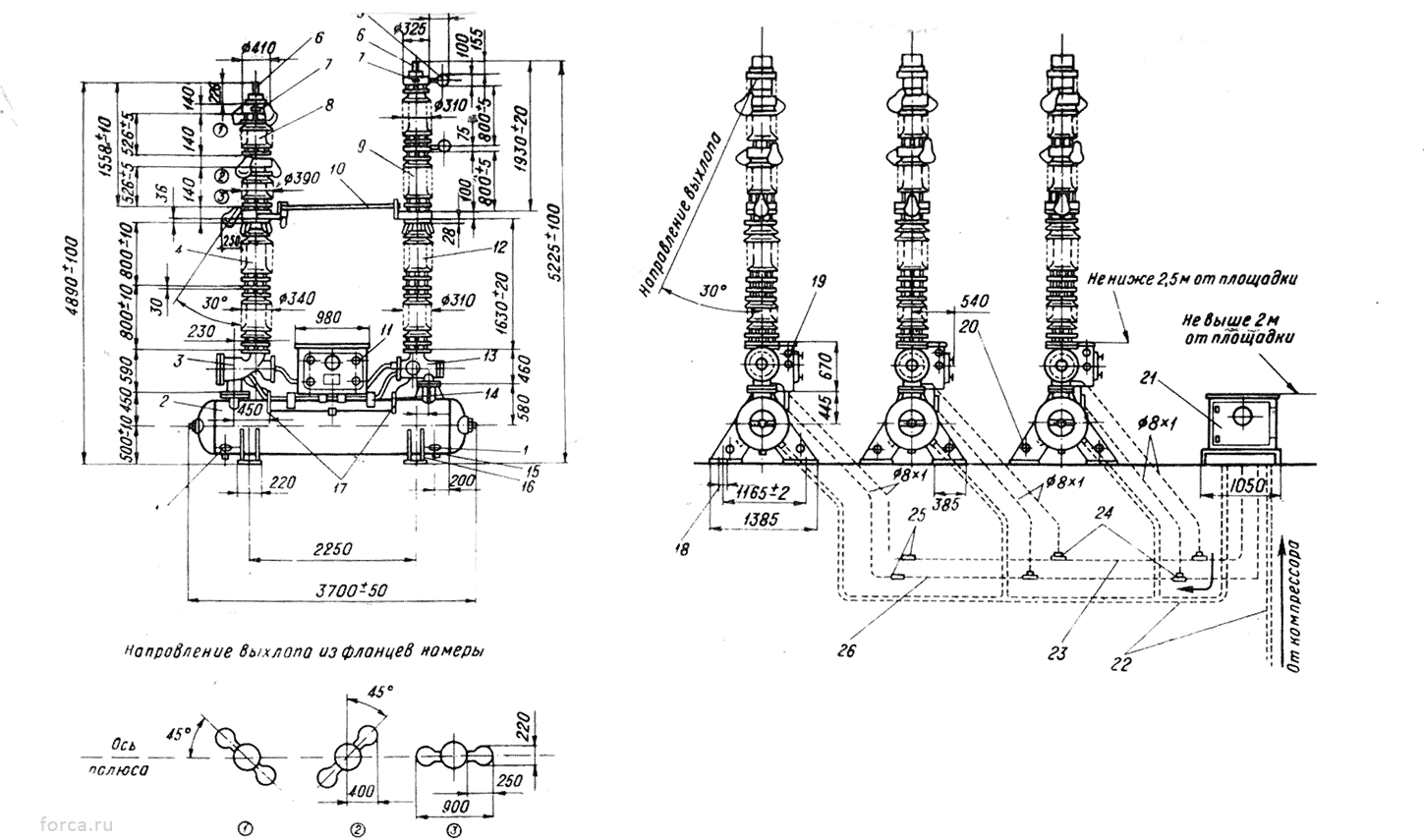

Рис. 7. Габаритные и установочные размеры выключателя ВВН-110У-6

— бобышка для присоединения магистрали; 2 — резервуар; 3 — дутьевой клапан камеры; 4 — опорный изолятор камеры; 5 — дополнительные объемы отделителя; 6 — выводные концы выключателя; 7 — рым-болты для подъема камеры и отделителя; 8 — гасительная камера; 9 — отделитель; 10 — трубчатые шины; 11 — шкаф управления; 12 — опорный изолятор отделителя; 13 — дутьевой клапан отделителя; 14 — кабельные муфты; 15 — спускные клапаны; 16 — болт заземления; 17 — указатель вентиляции; 18 — 4 отверстия 0 36 мм. для крепления полюса к фундаменту; 19 — - световой указатель положения; 20 — отверстие для подъема (0 65 мм)·, 21 — распределительный шкаф; 22 — главный воздухопровод (внутренний диаметр не менее 32 мм)·, 23 — трубки для подачи воздуха на местное пневматическое отключение; 24 — тройники; 25 — ниппели (2 шт.); 26 — трубка для подачи воздуха на вентиляцию

размеры выключателей ВВН-220У-10

Рис. 8. Габаритные и установочные размеры выключателей ВВН-220У-10

1 — спускные клапаны; 2 — бобышка для присоединения магистрали; 3 — дутьевой клапан камеры; 4 — выводной конец выключателя; 5 — рым-болты для подъема камеры и отделителя; 6 — делитель напряжения; 7 — гасительная камера; 8 — конденсатор; 9 — отделитель; 10 — трубчатые шины; 11 — опорный изолятор камеры; 12 — опорный изолятор отделителя; 13 — указатель вентиляции; 14 — шкаф управления; 15 — болт заземления; 16 — резервуар; 17 — дополнительные объемы отделителя; 18 — дутьевой клапан камеры; 19 — растяжка; 20 — световой указатель положения; 21 — распределительный шкаф; 22 — тройник; 23 — главный воздухопровод (внутренний диаметр не менее 2 мм); 24 — ниппели; 25 — трубки для подачи воздуха на мерное пневматическое отключение;

26 — трубка для подачи воздуха на вентиляцию·1

ШС-300 на выключателе ВВН-110-6

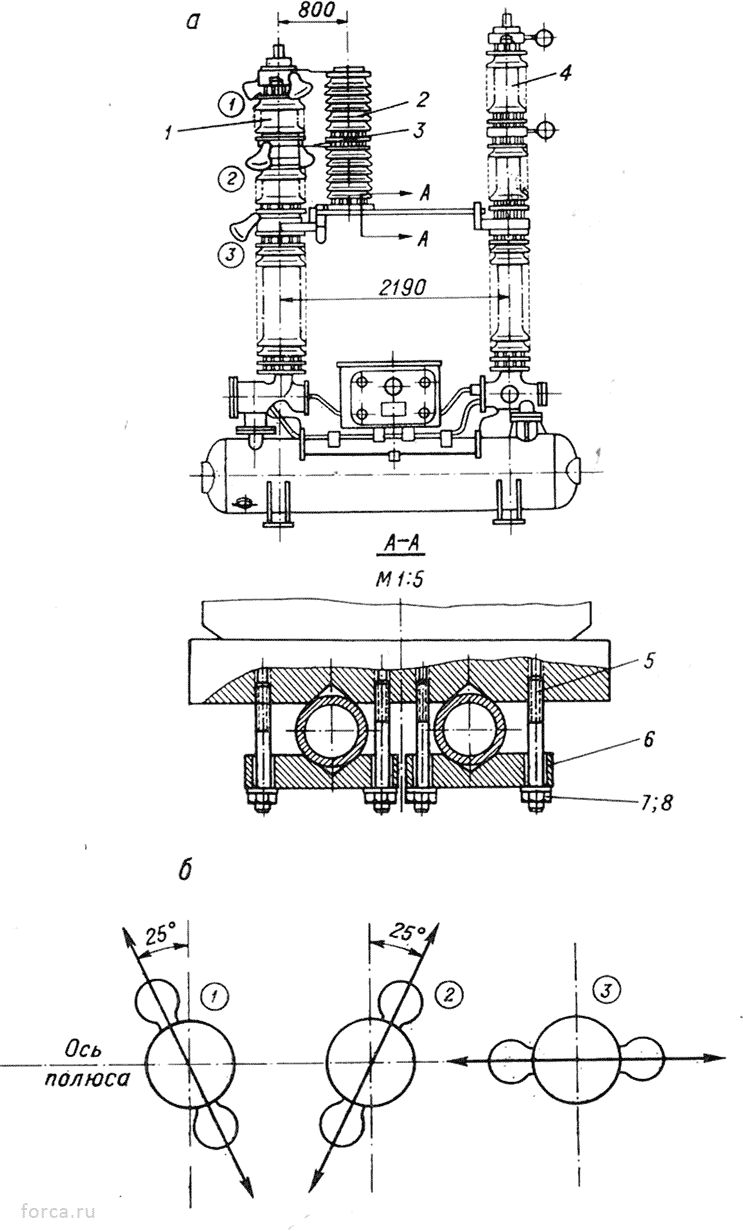

Рис. 9. Установка ШС-300 на выключателе ВВН-110-6

а — установка сопротивления

1-камера; 2 — шунтирующее сопротивление ШС-300; 3 — шины; 4 — отделитель; 5 — шпилька MIS-120/36; 6 — хомут; 7 — шайба пружинная 16; 8 — гайка М16

б — расположение выхлопных клапанов камер при установке шунтирующего сопротивления

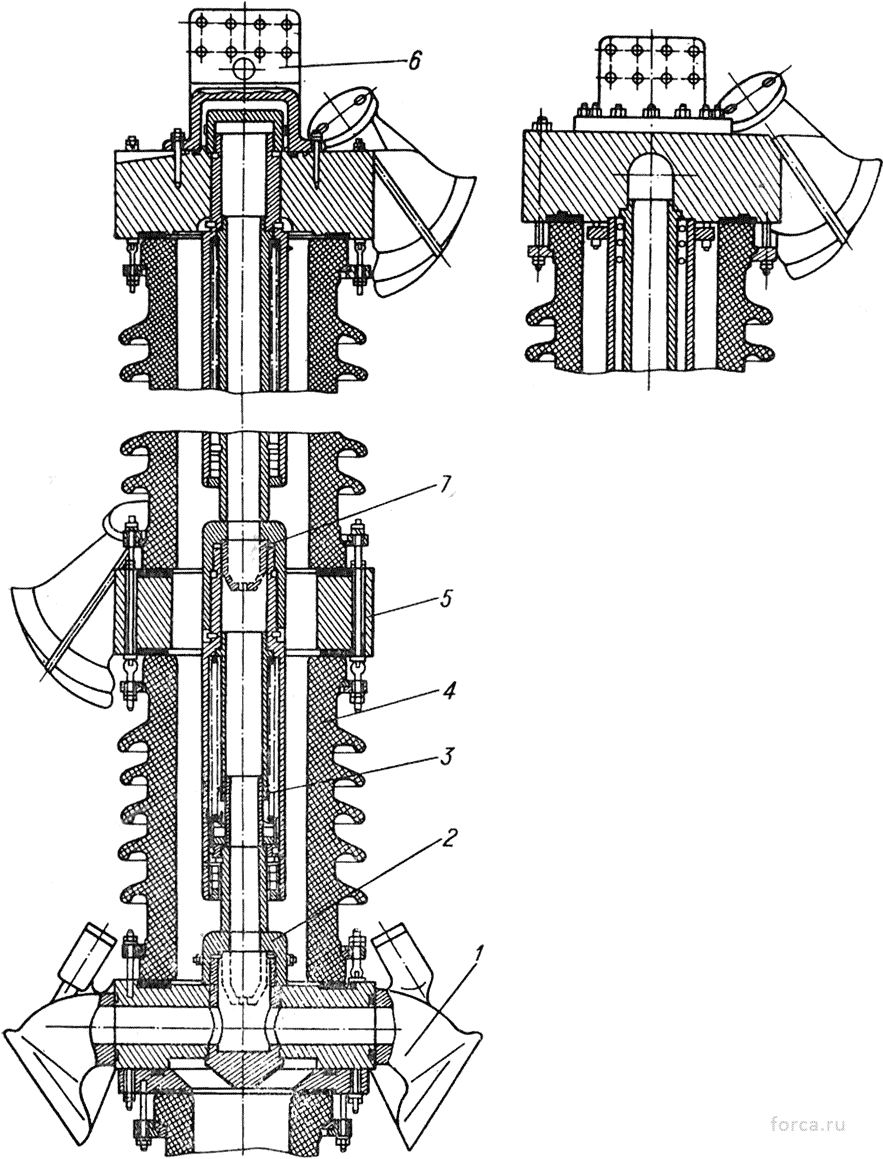

Рис. 10. Гасительная камера

Гасительная камера ВВН

1 — выхлопной клапан; 2 — неподвижный контакт; 3 — механизм подвижного контакта; 4 — изолятор; 5 — фланец средний; 6 — выводной конец; 7 — сопло (только для выключателей на напряжения 220 и 330 кВ). Справа — вариант крепления механизма в верхнем элементе камеры (внедряется с середины 1967 г.).

Каждый элемент содержит два полых торцевых контакта, из которых один (подвижный) приводится в движение поршневым механизмом (рис. 11).

Связанные с полыми контактами выхлопные каналы фланцев камеры защищены снаружи выхлопными клапанами.

Каждый элемент гасительной камеры выключателей на 150—330 кВ зашунтирован омическим сопротивлением 15 000 Ом, а выключателей на 110 кВ (в случае установки ШС-300) — сопротивлением 150 Ом.

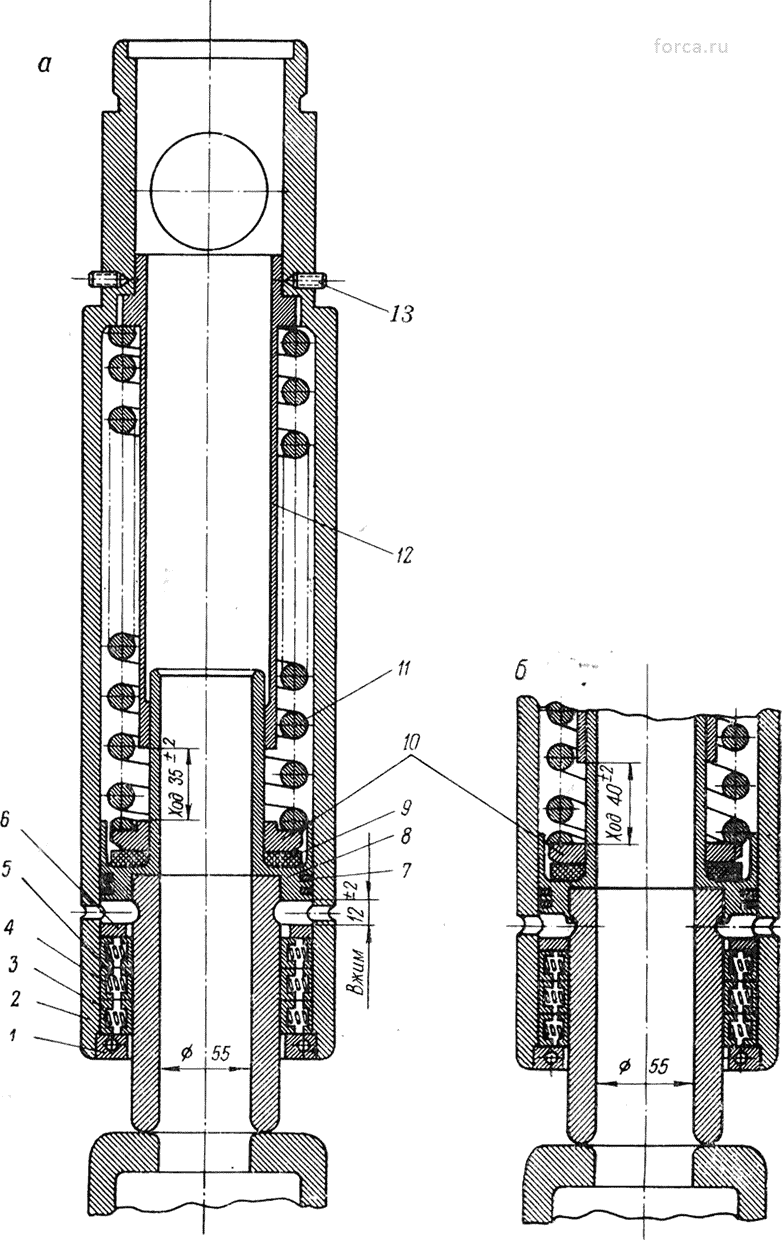

Рис. 11. Механизм подвижного контакта камеры

а — для всех типов выключателей (кроме ВВН-220-15; ВВН-220А-10;

ВВН-330-15)

Механизм подвижного контакта камеры

б — для выключателей ВВН-220-15; ВВН-220А-15; ВВН-330-15 1 — крышка; 2 — корпус; 3 — скользящие контакты; 4 — прокладка; 5 — пружина; 6 — кольцо; 7 — кольцо поршневое; 8 — контакт; 9 — буфер; 10 — кольцо; 11 — пружина; 12 — втулка; 13 — стопор

"
