Шкаф управления и устройство его основных узлов показаны на рис. 17 — 21.

В шкафу расположены все элементы электропневматического управления полюса выключателя, а также световой указатель положения выключателя.

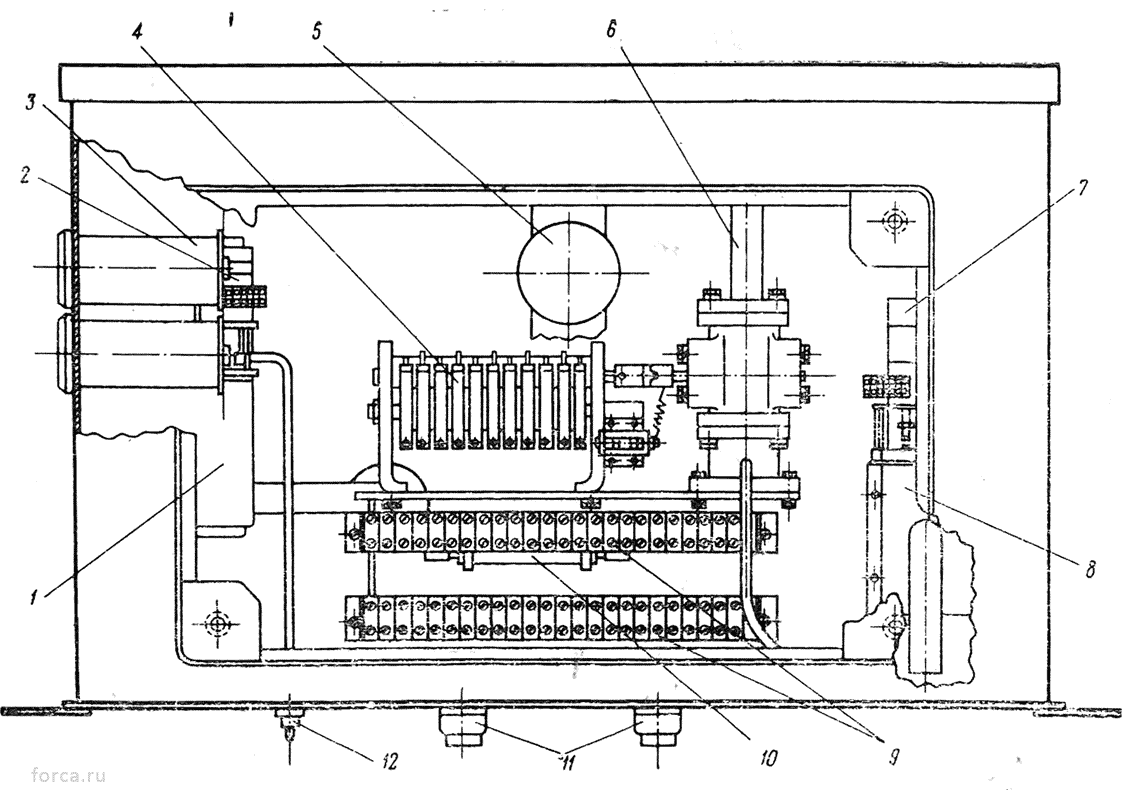

Рис. 17. Шкаф управления

1 — блок клапанов отключения; 2 — электромагнит отключения; 3 — световой указатель положения; 4 — блок-контакты; 5 — электроконтактный манометр; 6 — привод блок-контактов; 7 — электромагнит включения; 8 — блок клапанов включения; 9 — клеммы; 10 — подогреватель; 11 — кабельные муфты; 12 — штуцер для подключения трубки местного отключения

Электромагниты воздействуют на блоки клапанов, которые управляют дутьевыми клапанами. Переключение блок-контактов обеспечивается приводом. Подробное описание взаимодействия всех клапанов дано в п. 2.2.

Катушка электромагнита имеет две секции. Из схемы соединения катушки с ее клеммой и блок-контактами (рис. 21) видно, что после срабатывания электромагнита, т. е. после того, как при помощи бойка катушки будет открыт пусковой клапан, блок- контакты шунтировки разомкнутся, и в цепь катушки, примерно через 0,02 сек, последовательно с первой включается вторая секция.

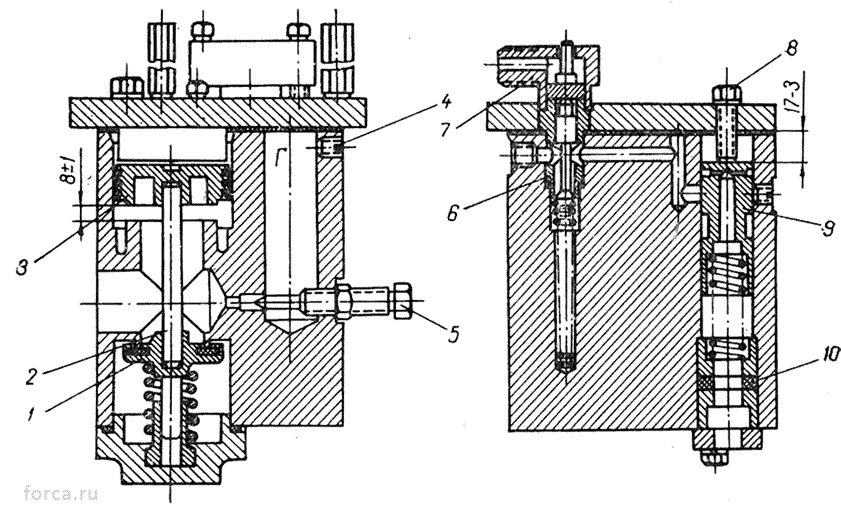

Рис. 18. Блок клапанов отключения

1 — клапан отключения; 2 — шток; 3 — поршень; 4 — пробка; 5 — регулировочная игла отсечки; 6 — пусковой клапан отключения; 7 — клапан местного пневматического отключения; 8 — регулировочный болт; 9 — клапан отсечки; 10 — буфер отсечки

Примечание. При регулировке выключателя допускается:

а) в пробке 4 сверление отверстия 0 1,5 мм;

б) изменение размера 17 производится путем подкладывания шайбы под головку болта.

Вторая секция предназначена для ограничения тока катушки электромагнита после его срабатывания. Во время работы одной секции ток не успевает достичь установившейся величины и составляет примерно 10 а, при включении второй секции ток успевает достичь установившейся величины и составляет примерно 4,5 — 5 а.

Обмоточные данные катушки приведены в таблице 8.

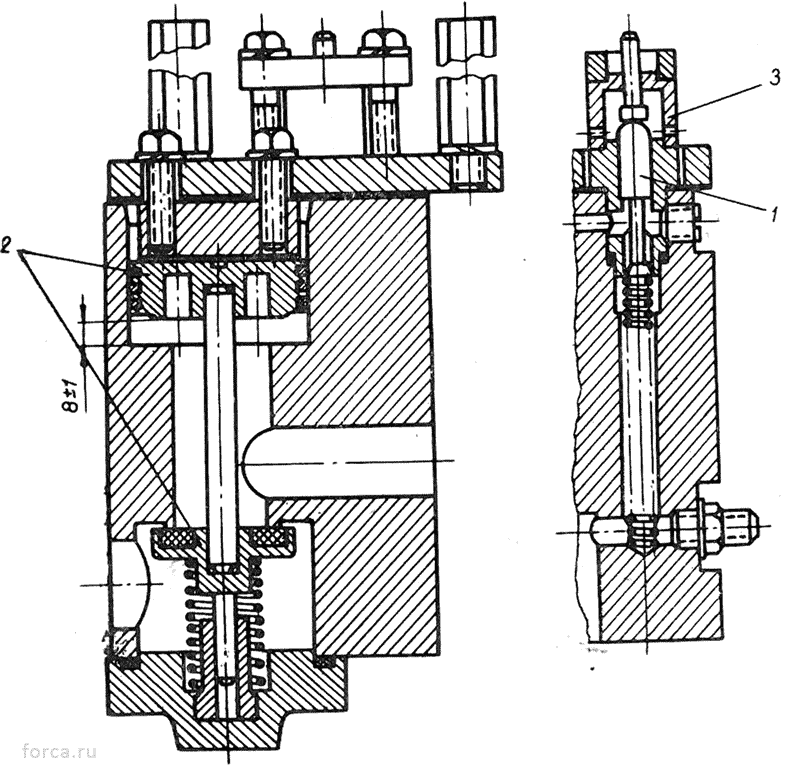

Рис. 19. Блок клапанов включения 1 — пусковой клапан; 2 — клапан включения; 3 — промежуточный клапан

Таблица 8

Обмоточные данные катушки

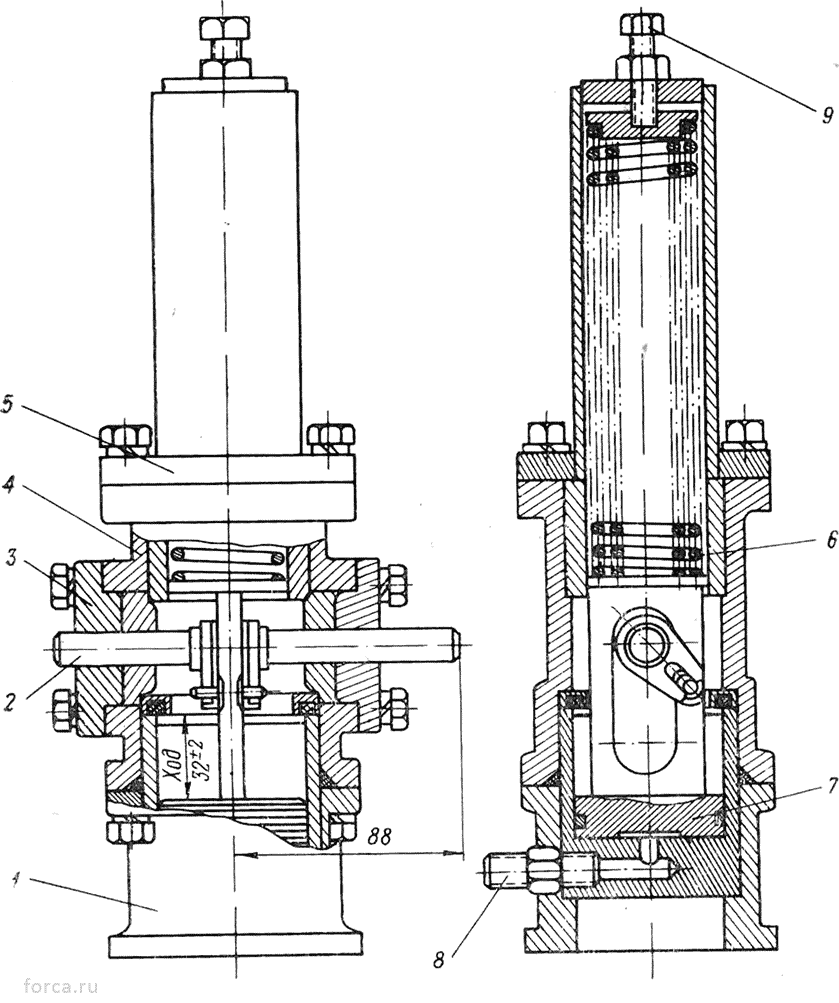

Рис. 20. Привод блок-контактов.

1 — корпус; 2 — вал; 3 — подшипник; 4 — корпус; 5 — колпак; 6 — пружины; 7 — поршень; 8 — штуцер; 9 — регулировочный болт

Установленный в шкафу управления электроконтактный манометр показывает величину давления в полости отделителя и является дополнительным (к световому) индикатором положения выключателя. Шкаф управления снабжен подогревателем.

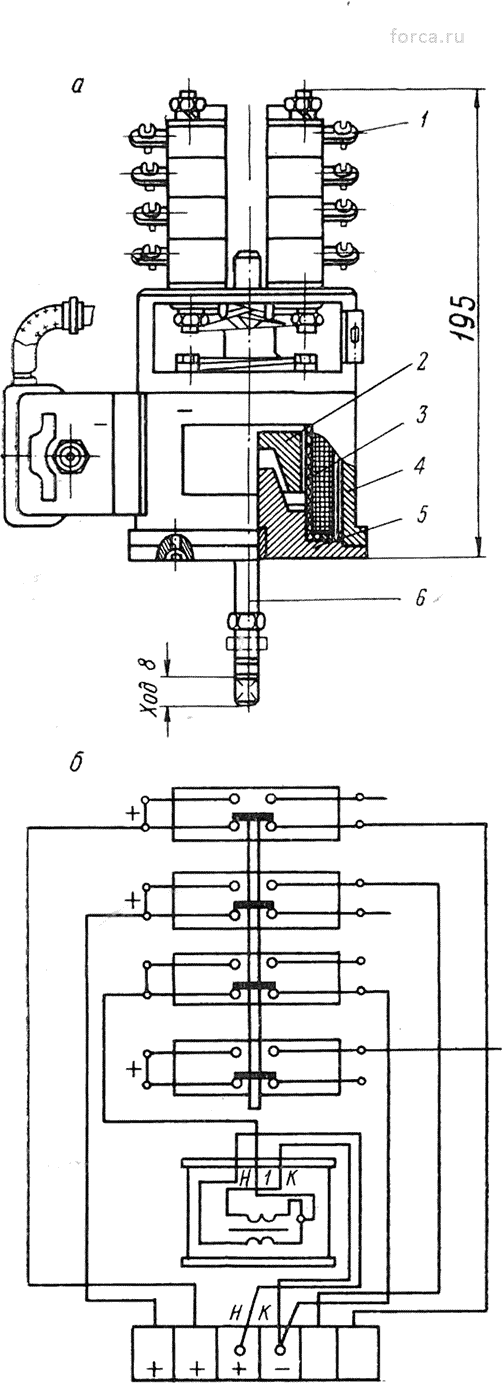

Рис. 21. Электромагнит

а — устройство электромагнита.

1 — контактные зажимы; 2 — якорь; 3 — катушка; 4 — ярмо; 5 — сердечник; 6 — боек .

б — схема соединений контактов катушки с контактными зажимами
