После окончания указанных выше работ осмотреть и протереть делители напряжения (емкостные и омические), если они предусмотрены. Проверить величину сопротивления и емкость конденсатора на соответствие данным паспорта. Конденсаторы подобрать таким образом, чтобы разброс по емкости в комплекте на один полюс выключателя не превышал 5%.

Приступить к общей сборке полюса, которую рекомендуется производить с соблюдением указанных ранее правил в следующей последовательности:

1. тщательно проверить все опорные изоляторы;
2. спустить конденсат из резервуаров;

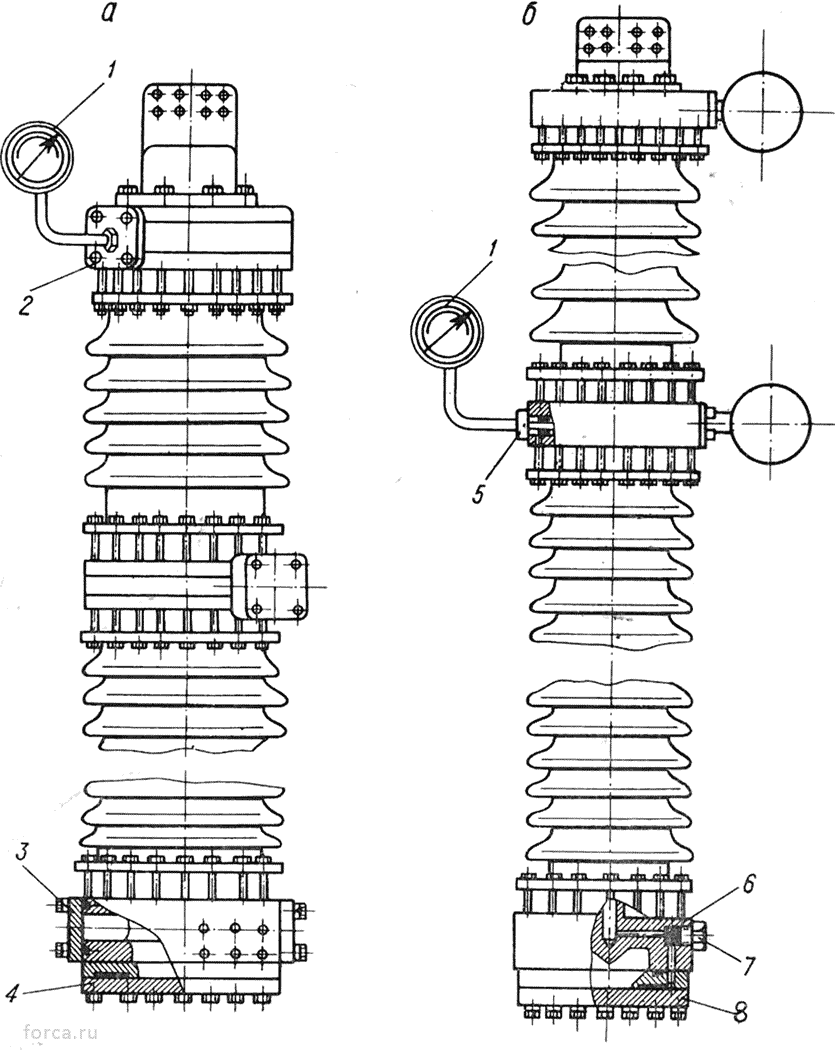

Рис. 29. Сборка камеры и отделителя для проверки на плотность

а — сборка камеры; б — сборка отделителя; 1 — манометр; 2, 5 — заглушки со штуцером; 3 — заглушка; 4, 8 — плита; 6 — заглушка (резиновая); 7 — пробка

1. включить систему вентиляции (расход воздуха установить ориентировочно, чтобы поплавок указателя был примерно посредине);
2. снять заглушки с верхних патрубков дутьевых клапанов камеры и отделителя и установить на них прокладки;
3. установить и присоединить опорные изоляторы;*
4. установить и присоединить гасительные камеры и отделители.

* Установку опорных изоляторов, гасительных камер и отделителей производить по отвесу. Допускаемое отклонение колонок от вертикали выключателей на 110—150 кВ — 50—70 мм, выключателей на 220—330 кВ — 100— 150 мм. Для выключателей на 330 кВ отклонение колонок полуполюсов внутрь полюса допустимо не более 50 мм.

При установке гасительных камер проследить за правильностью расположения выхлопных клапанов, а при установке отделителей — за правильностью расположения шаровых объемов (рис. 2—9);

1. присоединить к нижним фланцам камеры и отделителя, а в выключателе на 330 кВ — и к верхним фланцам отделителей, трубчатые шины. Места присоединения шин промыть и снова смазать тонким слоем смазки (допускается подрезка концов шин);
2. установить растяжки, если они предусмотрены; при установке растяжек гайки затягивать практически без усилия и, нажимая на шарнирные соединения в поперечном направлении, выпрямить звенья растяжки в одну линию (выбрать прогиб от веса растяжки, не создавая дополнительных усилий на колонку от натяжения);
3. установить на шины делители напряжения (если они предусмотрены), проследив, чтобы места соединения отдельных элементов имели контакт; с камерами и отделителями соединение произвести шинами; места присоединения шин зачистить и смазать тонким слоем смазки.

После окончания общей сборки полюса, если проверка на плотность клапанной системы, камеры и отделителя отдельно не производилась, следует проверить на плотность весь полюс (п. 5.4). Если производилась только поузловая проверка, то при сборке выполнить особенно тщательно те соединения, которые на герметичность не проверялись (например, места крепления опорных изоляторов, выхлопных клапанов камеры, которые снимались при испытаниях и т. п.).
