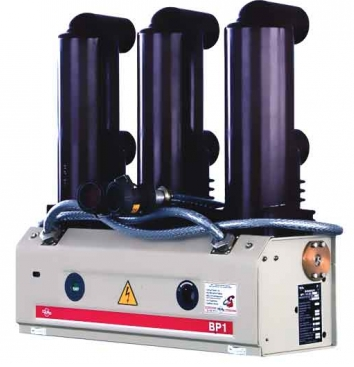

Выключатели вакуумные серии ВР1

Вакуумные выключатели серии ВР1 представляют собой дальнейшее усовершенствование выключателей серии BP, хорошо зарекомендовавших себя в СНГ и за рубежом.

Оригинальные конструктивные решения выключателей защищены патентами Украины. России и Евразии.

Выключатели соответствуют техническим условиям ТУ У 225SS376.00S-9S, ГОСТ Р 52565-2006, ГОСТ 687-78 и ГОСТ 18397-86 в части испытаний на механическую износостойкость и предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 (60) Гц с номинальным напряжением 10 кВ для систем с изолированной и частично заземленной нейтралью.

Выключатели используются как для вновь разрабатываемых КСО, так и для реконструкции шкафов КСО и КРУ, находящихся в эксплуатации.

Во всех случаях установка выключателей серии BP требует согласования с предприятием-изготовителем.

Главными преимуществами настоящих выключателей перед аналогичными аппаратами других производителей являются:

- простота конструкции и экономичность;

- расширенные фунциональные возможности из-за наличия токовых защит прямого действия (Эотт);

- отсутствие радиоэлементов, конденсаторов, процессоров, а, следовательно, и дорогих блоков для их самодиагностики;

- высокий механический ресурс (100 000 циклов ВО);

- высокий гарантийный срок эксплуатации 4 года;

- отсутствие обслуживания;

- универсальность (применяется в цепях, как с постоянным, так и с переменным оперативным током);

- возможность производить ручное неоперативное и оперативное отключения как с помощью вала, так и кнопкой отключения.

Вакуумные выключатели - это передовая технология в аппаратостроеннн. Вакуумные выключатели выгодно отличаются от старых типов выключателей тем, что средой гашения дуги является просто вакуум.

Характерной особенностью вакуумных камер выключателей BP является то, что они имеют простые торцевые контакты. Выключатели с другими способами дугогашения требуют применения более сложных скользящих и других контактов с использованием контактных пружин, которые не надежны и подвергаются нежелательному высокотемпературному отжигу при коммутациях. Кроме того, в вакууме исключена возможность окисления и загрязнения контактов, а минимальное их выгорание гарантирует долговечность использования и высокую коммутационную износостойкость.

Эти условия являются гарантией эксплуатации аппаратов без ухода за ними.

Качество и надежность вакуумных камер фирмы Siemens, примененных в конструкции выключателей подкреплены многолетним опытом их производства и эксплуатации.

Серия литых полюсов вакуумных выключателей серии ВР1 наделяет выключатели еше одним рядом преимуществ. Залитые эпоксидным компаундом вакуумные камеры надежно защищены от механических и электрических повреждений. Трубообразная конструкция изоляции полюсов обеспечивает оптимальное распределение электрического поля. Удачно выбранная конструкция полюсов препятствует накоплению пыли на изоляционной поверхности.

Новый многофункциональный привод вакуумных выключателей серии ВР1 выполняет следующие функции:

- обеспечивает надежное и стабильное включение с нормированными параметрами, имея в наличии электромагнит ЭВ;

- обеспечивает надежное и стабильное отключение с нормированными параметрами, имея в наличии электромагнит ЭО;

- обеспечивает возможность отключения от независимого питания, имея в наличии электромагнит отключения прямого действия ЭОнп;

- обеспечивает возможность отключения от трансформаторов тока по схеме дешунтирования по цепям отключения при питании от трансформаторов тока, имея в наличии 2 токовых электромагнита отключения прямого действия при установке перемычки между контактами 3 и 14 разъема выносного блока либо по схеме отключения от внешних защит - «сухой контакт» (при отсутствии перемычки);

- надежно фиксирует выключатель с помощью "магнитной защелки" в обоих крайних положениях "Включено'" и "Отключено";

- обеспечивает ручное нормированное отключение с помощью поворота вала отключения или нажатия на кнопку:

- обеспечивает механическую и электрическую блокировки, предусмотренные ГОСТ 14693-90;

- обеспечивает надежное функционирование выключателя как при постоянном, так и при переменном оперативном токе (т.е. аналог и электромагнитного, и пружинного привода).

Многофункциональность электромагнитного привода и простота его конструкции позволила резко увеличить надежность, экономичность выключателей. Кроме того, это дало следующие преимущества:

- малое потребление электроэнергии при включении и отключении;

- минимальные габариты;

- отсутствие регулировок;

- отсутствие необходимости проведения ремонтов в течение всего срока службы.

По желанию заказчика настоящие выключатели выполнены с выносным блоком управления.

Блок (схема) управления вакуумных выключателей серии ВР1 представляет собой выносной блок, в котором размещены элементы управления и защит. Схемные решения позволяют применять выключатели во всех известных типовых работах, как с пружинными, так и с электромагнитными приводами, для всех ныне и ранее выпускаемых КС О и КРУ.

Принципиальные электрические схемы, по которым могут быть изготовлены выключатели серии ВР1, приведены в приложении В.

В схеме выключателей имеется блокировка от многократных повторных включений.

Блок «холодного» (первого) включения, который может быть поставлен по отдельному заказу, предназначен для неоперативного дистанционного включения выключателей при отсутствии оперативного напряжения. Блок включения присоединен к блоку управления через специальный разъем. Структурная схема блока включения приведена в приложении Г.
