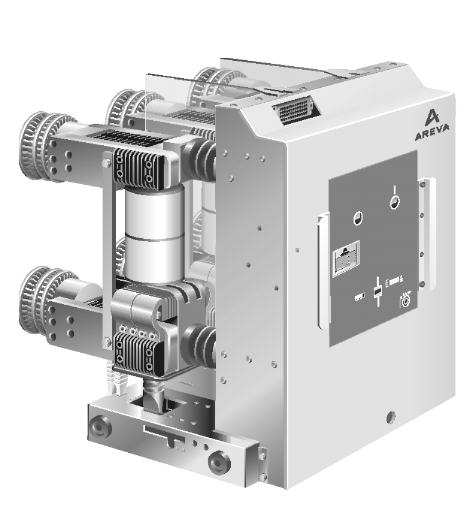

HVX - вакуумный силовой выключатель 10 и 15 кВ (2500 А, 50 кА) Альстом Грид (ранее Арева).

Инструкция по эксплуатации № AGS 531 464-01

Издание 07/05

ВАЖНОЕ УКАЗАНИЕ

При поставке соответствующего изделия вместе с ним всегда поставляются действительные инструкции по эксплуатации. Вводить в эксплуатацию, эксплуатировать, выполнять техническое обслуживание, ремонтировать или снимать с эксплуатации наши изделия разрешается только на основе таких инструкций по эксплуатации, которые были приложены к изделию непосредственно на заводе.

А эта инструкция по эксплуатации, составленная электронным способом, предоставляется заказчику по его желанию только для справочных целей. На ее базе запрещается вводить в эксплуатацию, эксплуатировать, выполнять техническое обслуживание, ремонтировать или снимать с эксплуатации наши изделия. Несоблюдение настоящего указания чревато тяжелым материальным ущербом на изделии, а также опасностью для жизни и здоровья. За такой ущерб фирма никакой ответственности не несет.

1 Положения и предписания1.1 О настоящей инструкции

В настоящей инструкции описываются монтаж, эксплуатация, обслуживание и содержание в исправности вакуумных силовых выключателей HVX. Она должна храниться таким образом, чтобы была в любое время доступна лицам, работающим на силовом выключателе или на распредустройстве, в котором он используется.

При перепродаже силового выключателя или распредустройства с силовым выключателем настоящая инструкция должна прилагаться к этим устройствам. При монтаже и эксплуатации силового выключателя необходимо также учитывать инструкцию по эксплуатации распредустройства, с которым он эксплуатируется.

Все данные по размерам в настоящей инструкции метрические.

1.2 Использованные термины и условные обозначения

В настоящей инструкции использовались определенные термины и условные обозначения. Они предупреждают об опасности или приводят важные указания, которые необходимо обязательно соблюдать во избежание опасностей и ущерба:

„ПРЕДУПРЕЖДЕНИЕ"

? Это условное обозначение предупреждает об опасном электрическом напряжении. Контакт с напряжением может быть смертельным!

„ПРЕДУПРЕЖДЕНИЕ"

? Настоящее условное обозначение используется при указаниях, несоблюдение которых чревато тяжелыми травмами, смертью или крупным материальным ущербом.

„ВАЖНО"

Это условное обозначение используется для информации, важной для предотвращения ущерба.

1.3 Использование по назначению

Вакуумный силовой выключатель HVX исключительно предназначается в качестве коммутационного блока для применения в распредустройствах среднего напряжения с воздушной изоляцией. Его разрешается использовать только в рамках предписанных норм и технических данных, специфических для данной установки.

Любое другое использование является злоупотреблением и может привести к возникновению опасностей и ущербу.

Исключение ответственности

Изготовитель не отвечает за ущерб, полученный в результате

несоблюдения указаний, приводимых в настоящей инструкции,

использования силового выключателя не по назначению (см. выше),

ненадлежащих монтажа, подключения или эксплуатации,

использования принадлежностей и запчастей, не допущенных изготовителем,

самовольной переделки силового выключателя или монтажа не допущенных деталей.

При обращении за консультациями и заказе запчастей просим указывать следующие данные фирменной таблички:

типовая маркировка

заводской номер

год изготовления

ВАЖНО:

Надежность в эксплуатации и срок службы зависят от выполнения обслуживания в соответствии с предписаниями.

1.4 Использованные стандарты

Трехполюсный вакуумный силовой выключатель HVX соответствует требованиям для коммутационных аппаратов переменного тока для напряжений более 1 кВ согласно МЭК 62271-100.

Выполняет условия коммутационной и изоляционной способности, ANSI С37.... (просим делать запрос на заводе-изготовителе)

Отвечает требованиям в выдвижном исполнении HVX- Е для МЭК 62271-102.

Сертификат соответствия вакуумных дугогасительных камер согласно RoV

Вакуумные дугогасительные камеры имеют допуск в соответствии с Предписанием ФРГ по рентгеновскому излучению (R6V) до максимального напряжения расчетного кратковременного испытательного переменного напряжения, установленного согласно DIN VDE/IEC. Тем самым они отвечают требованиям для эксплуатации, не требующей разрешения, до напряжения в соответствии с Предписанием по рентгеновскому излучению (R6V).

Условия окружающей среды и эксплуатации

Силовые выключатели HVX разрешается использовать только в нормальных эксплуатационных условиях согласно МЭК 60694.

Эксплуатация в условиях, отклоняющихся от этих, разрешается только после консультации с изготовителем и с его разрешения.

Условия окружающей среды
Класс температуры: "минус 5 в помещении" (вариант "минус 25 в помещении")
Температура окружающей среды мин./макс.	-5 / 40°С
Среднесуточное значение (Макс.)	35°С
Макс, высота места установки над уровнем моря: (большие высоты установки по запросу)	1000т

1.5 Положения техники безопасности

Работы, описанные в настоящей инструкции, разрешается выполнять только квалифицированным электротехникам, имеющим опыт работы с силовым выключателем HVX и EN 50110.

Действительные стандарты и требования:

Необходимо соблюдать действительные местные предписания по предотвращению несчастных случаев, эксплуатации и работе.

Установка: HD637 S1

Эксплуатация электроустановок: EN 50110-1

Перед началом выполнения работ на силовом выключателе необходимо прочитать настоящую инструкцию и выполнять затем эти работы в соответствии с описанием. Приступать к выполнению работ разрешается только в том случае, если инструкция Вами понята.

Запрещается выполнять на силовом выключателе работы, не описанные в настоящей инструкции.

? До начала проведения работ на силовом выключателе необходимо обесточить его, предохранить и заземлить в соответствии с правилами техники безопасности согласно EN 50110-1.

? Перед началом

проведения работ на силовом выключателе отключить напряжение питания и заблокировать от повторного включения.

? Применяйте меры предосторожности при работе на приводе в связи с опасностью получения травмы. Перед началом работ также необходимо снять завод с аккумулятора энергии посредством коммутационной последовательности ОТКЛ- ВКЛ-ОТКЛ.

1.6 Удаление после

истечения срока службы

Для удаления вакуумного силового выключателя HVX после истечения срока службы имеется соответствующий справочник. По запросу удаление после истечения срока службы выполняет сервисный центр на заводе-изготовителе.

"
