8 Содержание в исправности

8.1 Общие сведения

Вакуумные силовые выключатели HVX не нуждаются в техническом обслуживании больше 20 лет. В случае сомнений или при отклонениях от надлежащего состояния силового выключателя необходимо обращаться на завод-изготовитель.

В зависимости от эксплуатационных нагрузок и условий эксплуатации рекомендуется не реже чем через каждые 4 года проводить визуальный контроль силового выключателя и пробные коммутации.

Если будут отмечены отложения грязи, то силовой выключатель должен быть очищен компетентным персоналом.

ПРЕДУПРЕЖДЕНИЕ!

? Соблюдать предписания по технике безопасности в разделе 1.5.

Для проведения работ по техобслуживанию запрещается разбирать силовой выключатель.

После завершения техобслуживания поступать в соответствии с описанием в разделе 6„Ввод в эксплуатацию"

8.2 Очистка изоляционных деталей

Очистить изоляционные материалы из пластмассы и керамики с помощью сухой неворсящейся тряпки или средства для очистки (см. Приложение). Тряпку менять чаще в зависимости от степени загрязненности.

8.3 График работ по техуходу

Периодичность техухода	Работы по техобслуживанию
	HVX-E	HVX-F
Через 20 лет	Смазать контакты выдвижного элемента и ходовые винты механизма вкатывания и выкатывания выдвижного элемента в соответствии с инструкцией по смазке (раздел 8.5)
Через каждые 10 000 коммутаций (срок службы макс. 30 000 коммутаций) или через 20 лет	Подвергнуть ревизии привод и полюса силового выключателя после консультации с заводом-изготовителем
После достижения предельного значения суммарного тока (см. диаграмму в разделе 8.4)	Заменить полюса силового выключателя после консультации с заводом-изготовителем

8.4 Число отключений до предельного значения суммарного тока

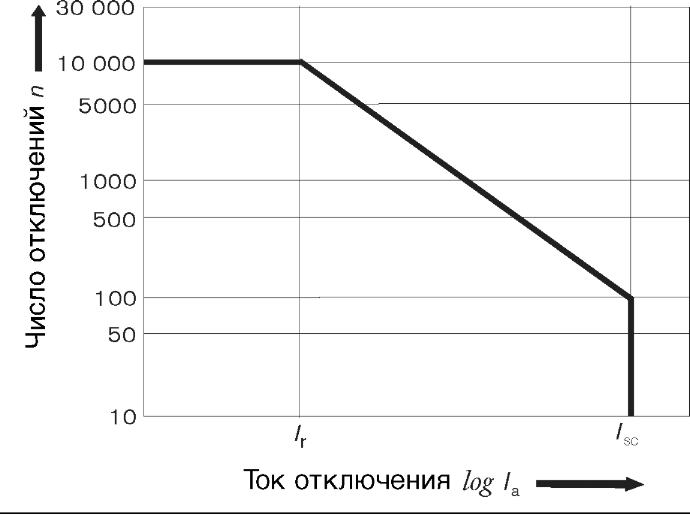

Диаграмма определяет исключительно допустимое предельное значение суммарного тока. Оно служит отправной точкой для установления, нужна ли замена вакуумных дугогасительных камер.

В зависимости от расчетного рабочего напряжения не все представленные комбинации возможны.

На фирменной табличке указаны данные для расчетного рабочего тока и тока отключения КЗ.

Iг = расчетный рабочий ток [А]

I5С = ток отключения КЗ [кА]

Вакуумный силовой выключатель HVX-E, HVX-F

расчетный рабочий ток Iг 1 250 А, 2500 А, 31 50 А

Iг [А]	Iс [кА]
	31,5	40	50
1250			X
2500			X
3150	X	X	X

8.5 Инструкция по смазке

(только HVX-E)

ПРЕДУПРЕЖДЕНИЕ:

А Соблюдать предписания по технике безопасности (раздел 1.5).

Изъять из ячейки для ревизии выдвижной элемент силового выключателя (см. инструкцию соответствующей ячейки).

Запрещается разбирать силовой выключатель!

Способ смазки

Смазка для контактных поверхностей Kontasynth

Для скользящих друг по другу поверхностей (рис. 17). Прочистить точки смазки неворсящейся

Рис. 18

Смазка механизмов для вкатывания и выкатывания

хлопчатобумажной тряпкой. При сильном загрязнении использовать для чистки моющее средство. Нанести смазку для контактных поверхностей тонким слоем, например, кисточкой.

Пластичная смазка для высоких давлений

Для ходовых винтов (рис. 18). Прочистить точки смазки неворсящейся

хлопчатобумажной тряпкой. При сильном загрязнении использовать для чистки моющее средство. Нанести смазку для высоких давлений тонким слоем, например, кисточкой.

Рис. 17

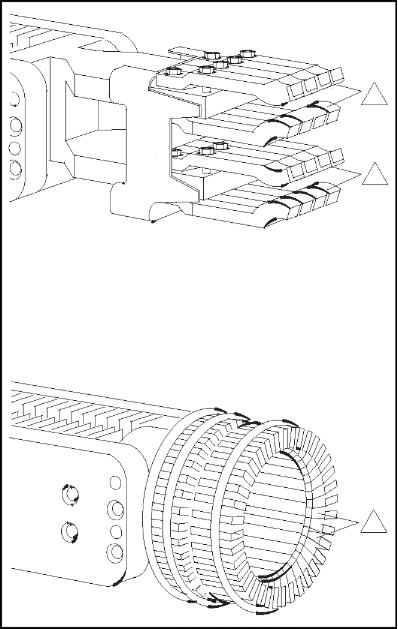

Обработка контактов выдвижного элемента смазкой для контактных поверхностей

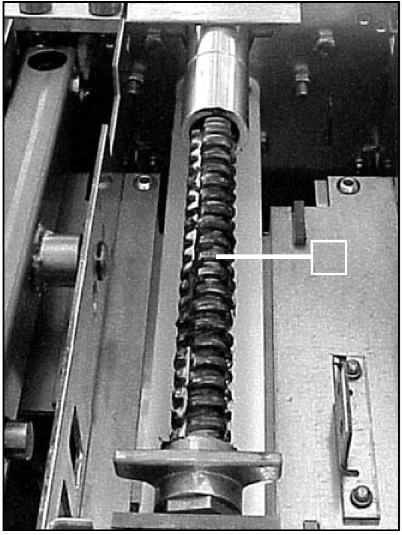

Доступ к ходовому винту возможен снизу.

"
