2 Технические данные

2.1 Типовая маркировка выключателя на 10 кВ

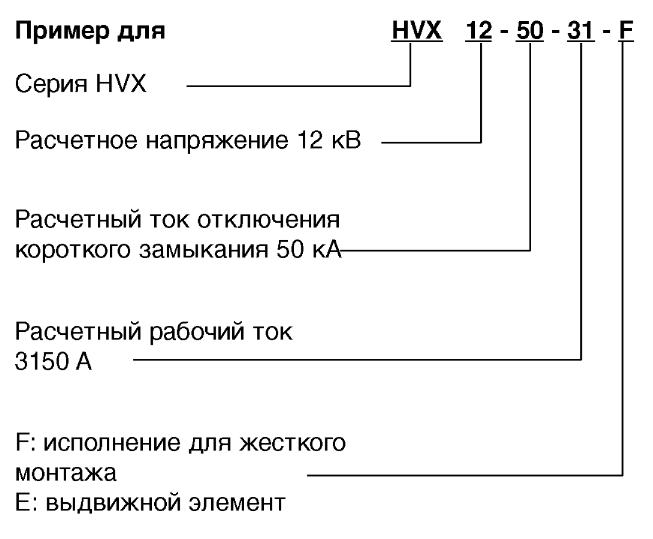

Типовая маркировка - см. фирменную табличку - дает сведения по существенным техническим данным. Расшифровка типовой маркировки поясняется на следующем примере:

2.2 Времена коммутаций

Расчетное напряжение	[кВ]	12 17,5
Собственное время выключения при расчетном напряжении расцепителя	[мс]	40-53
Время горения дуги (макс, значение)	[мс]	15
Собственное время включения при расчетном напряжении расцепителя		45-63
Минимальное время выполнения команды „ОТК/1" эл. срабатывания	[мс]	20
Минимальное время выполнения команды „ВКЛ"	[мс]	20
Время завода двигателя	[С]	4-12

Расчетная частота согласно данным фирменной таблички (50/60 Гц)

2.3 Устройства управления и исполнительные устройства

Привод устроен принципиально для ручного завода аккумулятора энергии (включающая пружина).

Привод может быть оснащен дополнительными исполнительными и управляющими устройствами.

Возможное оснащение : Двигатель для завода аккумулятора энергии (спиральная пружина)

HVX-E: электрический исполнительный орган разъединительного выкатного элемента

Включающий расцепитель

1 шт.

Выключающий расцепитель

2 шт.

Вторичный расцепитель

2 шт.

(Максимальное оснащение выключающими вспомогательными расцепителями и вторичными расцепителями, всего 3 шт.)

Расцепитель минимального напряжения (вариант)

1 шт.

Блокирующий электромагнит

Блокирующие электромагниты предотвращают ручное управление клавишами „ВКЛ" и „ОТКЛ" на силовом выключателе.

Счетный механизм

При помощи счетного механизма выводится показание числа коммутаций.

Шпиндельный конечный

выключатель

Встроен в зависимости от оснащения и коммутационной последовательности

Вспомогательный выключатель

Технические данные вспомогательного выключателя

Расчетное напряжение питания постоянного и переменного тока		DC			АС
	[В]	<48	125	220	120 230
Коммутационная способность	[А]	10	3,8	2	10
Расчетный кратковременный ток		250 А/3 с
Постоянная времени T=L/R	[мс]	10		20
Расчетный ток длительной нагрузки	[А]	15

Потребляемая мощность катушек электромагнита и двигателя

Потребляемая мощность катушек	электромагнита/ двигателя [ок. Вт]
Включающий оперативный расцепитель	<250
Выключающий оперативный расцепитель	<250
Расцепитель минимального напряжения	15
Двигатель	250
Вторичный расцепитель	12

Сведения по потреблению тока катушками электромагнита и двигателя зап­рашивать на заводе-изготовителе. Для этого требуются данные напряжения питания.

Вспомогательные выключатели всегда приводятся в действие непосредственно от вала коммутационного аппарата через промежуточный рычажный механизм. Их положение всегда соответствует положению главных контактов. В оснащение силовых выключателей может входить до трех 8- членных вспомогательных выключателей.

Коммутационные функции установлены на заводе согласно монтажной схеме.

Реле предотвращения повторного включения

Если на силовой выключатель в течение длительного времени одновременно поступают команды ВКЛ и ОТКЛ, то после включения силовой выключатель возвращается в исходное положение. Он остается в нем до тех пор, пока не будет вновь подана команда ВКЛ. Тем самым предотвращается постоянное включение и отключение („Качание").

"
