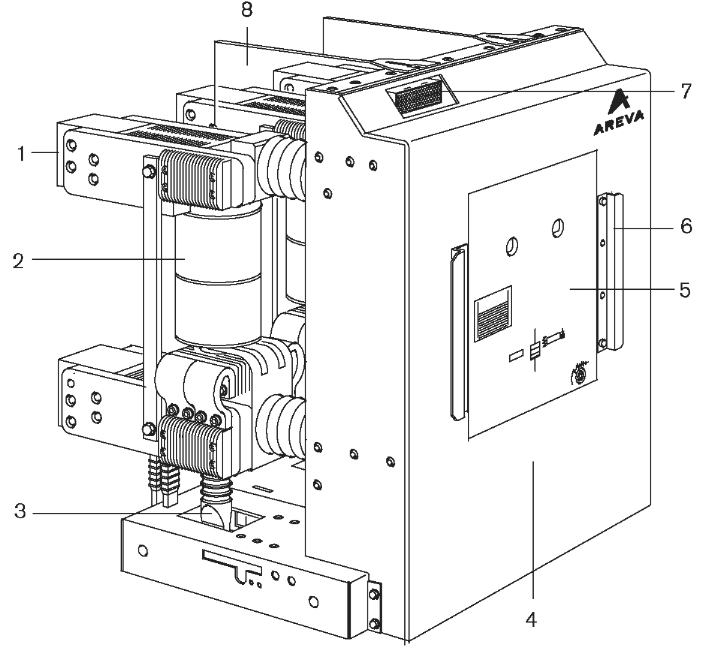

3 Серия

Шинопроводное подключение

Вакуумная камера

Нажимная штанга (передача ком­мутационной операции ВКЛ/ОТКЛ)

Корпус приводного блока

Операционный интерфейс

Ручки на лицевой стороне (вариант)

Низковольтное подключение

Перегородки

Рис. 1

Вакуумный силовой выключатель HVX-F - исполнение для жесткого монтажа с 64-полюсным вторичным подключением

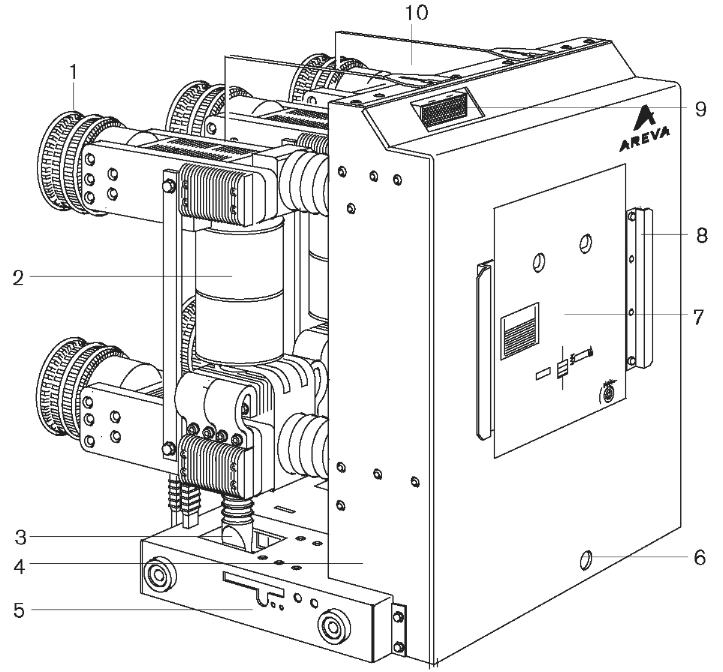

Контакты выдвижного элемента

Вакуумная камера

Нажимная штанга (передача коммутационной операции ВКЛ/ОТКЛ)

Корпус приводного блока

Выдвижной элемент

Отверстие для рукоятки механизма вкатывания / выкаты­вания

Операционный интерфейс

Ручки на лицевой стороне (вариант)

Низковольтное подключение

Перегородки

Рис. 2

Вакуумный силовой выключатель HVX-F - выдвижной элемент с 64-полюсным вторичным подключением
