6 Ввод в эксплуатацию

Проверить силовой выключатель на наличие внешних повреждений.

В отсеке силового выключателя не должны находиться посторонние предметы.

Проверить, чтобы не была загрязнена поверхность изоляционных деталей. В случае необходимости очистить (см. раздел. 8).

Проверить, удалены ли транспортные предохранительные элементы (см. пункт 5.2)

ВАЖНО:

Соблюдать условия по обслуживанию и блокировке в разделе 7.

На силовых выключателях с двигателем завод аккумулятора энергии выполняется автоматически сразу после подачи напряжения питания.

Расцепители минимального напряжения (вариант) позволяют проводить пробные коммутации только при поданном напряжении питания.

и ячейкой. Проверить позиционную сигнализацию.

- Кодировка

(факультативная) силового выключателя и ячейки должна совпадать.

Проверить электрические функции управляющих и исполнительных устройств.

Подать напряжение питания

Приведением в действие расцепителей Приведением в действие расцепителей выполнить коммутации и проверить функции / блокировки. Наблюдать за позиционными показаниями.

Вкатить и выкатить двигателем (вариант) силовой выключатель. При этом проверять позиционные сигнализаторы и блокировки в силовом выключателе и к другим устройствам.

HVX - F (для жесткого монтажа):

• Проверка монтажных работ:

Проверить крепежные винты.

Проверить с помощью

динамометрического ключа резьбовые соединения токопроводящих шин.

- Проверить резьбовое соединение заземления.

• Провести функциональные испытания:

Выполнить завод аккумулятора энергии при помощи ручной кривошипной рукоятки. Проконтролировать показание положения пружин.

Несколько раз вручную включить и выключить силовой выключатель. Проверить показание положения.

Проверить электрические функции управляющих и исполнительных устройств.

Подать напряжение питания

Приведением в действие расцепителей выполнить коммутации и проверить функции / блокировки.

Наблюдать за позиционными показаниями.

Провести контроль блокировок между силовым выключателем и другими устройствами.

HVX-E (выдвижной элемент)

• Провести функциональные испытания:

Выполнить завод аккумулятора энергии при помощи ручной кривошипной рукоятки. Проконтролировать показание положения пружин.

Несколько раз вручную включить и выключить силовой выключатель. Проверить показание положения.

При помощи ручной кривошипной рукоятки поставить выдвижной элемент в рабочее и ремонтное положение (рис. 13).

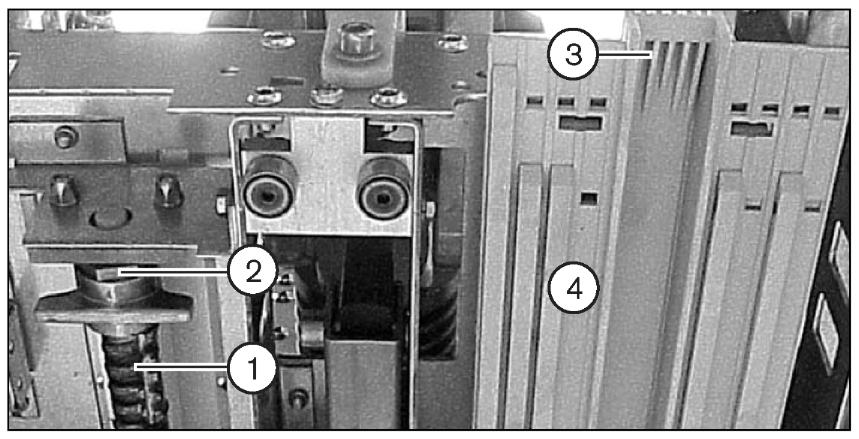

Рис. 13

Ходовой винт разъединительного выкатного элемента

Маточная гайка выдвижного элемента должна быть застопо­рена в ячейке.

Кодирование силового выключателя

Пластины позиционных сигнализаторов с направля­ющими

- Проверить механические блокировки между HVX-E
