7.7 Системы емкостной индикации напряжения

Для контроля разомкнутого состояния фидера предлагаются разные емкостные системы индикации напряжения с низким импедансом. Высоковольтные конденсаторы встраиваются в испытательные разъемы и — если дополнительная емкостная система индикации напряжения установлена на дверце низковольтного отсека — в кабельные разъемы.

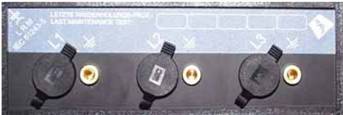

Рис. 7.7.2. Трехфазная система LRM

Однофазная система LRM или система KVDS устанавливается на задней стороне ячейки. Кроме того, на двери низковольтного отсека могут устанавливаться трехфазная система LRМ, система KVDS или система CAVIN (с переключающими контактами).

Все эти системы соответствуют IEC 61243-5.

Однофазная система LRM (рис. 7.7.1)

Рис. 7.7.1. Однофазная система LRM (ниже испытательных разъемов)

Необходим дополнительный блок индикации (рис. 7.7.3)

Необходимо повторное тестирование

Трехфазная система LRM (рис. 7.7.2)

Необходим дополнительный блок индикации (рис. 7.7.3)

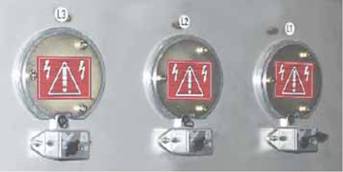

Рис. 7.7.3. Блок индикации для систем LRM

Необходимо повторное тестирование

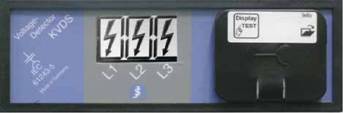

Система KVDS (Рис. 7.7.4)

LC-дисплей

Три фазы

Дополнительный блок индикации не требуется

Встроенное самотестирование без обслуживания:

Отсутствие символов: Отсутствие напряжения

Отображение половины стрелки: Наличие напряжения

Отображение всей стрелки: Наличие напряжения и завершение самотестирования

Рис. 7.7.4. Система KVDS

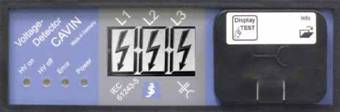

Система CAVIN (рис. 7.7.5)

Как и для системы KVDS, плюс:

Два встроенных релейных контакта для сигналов и блокировок

Светодиодный дисплей состояния реле:

Нет сбоев: замкнуто реле 1 (все три проводника имеют одинаковое напряжение, наличие вторичного напряжения питания)

Сбой: разомкнуто реле 1(напряжение трех проводников неодинаковое или нет вторичного напряжения питания)

HV OFF (высокое напряжение отключено): Реле 2 замкнуто (Ul1 = Ul2 = Ul3 < напряжения «фаза — земля» при измерении одного из напряжений)

HV ON (высокое напряжение включено): Реле 2 разомкнуто (по крайней мере для одной фазы состояние U / V3 > напряжения «фаза - земля» при измерении одного из напряжений или нет вторичного напряжения питания)

Для реле требуется наличие вторичного источника напряжения

Таблица 7.7.1: Функциональность систем емкостной индикации напряжения
