7.6 Испытательные разъемы

Линейные и вводные кабельные ячейки оснащены испытательными разъемами (рис. 7.6.1 и 7.6.2), которые находятся сзади. Эти испытательными разъемы используются для испытания кабелей, для испытания изоляции ячеек, для испытания систем защиты прогрузкой первичным током и для обеспечения заземления соответствующих фидерных ячеек. Для этой цели могут поставляться соответствующие испытательные и заземляющие комплекты (см. рис. 7.6.3 и 7.6.5).

Рис. 7.6.1. Вид на отсек выключателя: испытательные разъемы

Рис. 7.6.3. Штекер для токовых испытаний

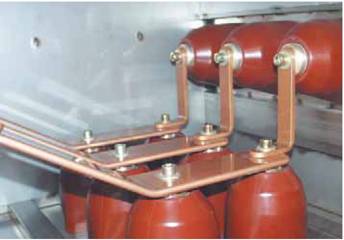

Рис. 7.6.5. Комплект для заземления

Во время нормальной эксплуатации ячейки испытательные разъемы должны быть закрыты заглушками с высокой диэлектрической прочностью.

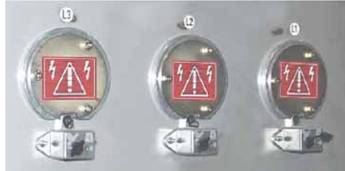

Рис. 7.6.2. Испытательные разъемы (располагаются над системами емкостной индикации напряжения, доступ ограничивается заглушками с высокой диэлектрической прочностью).

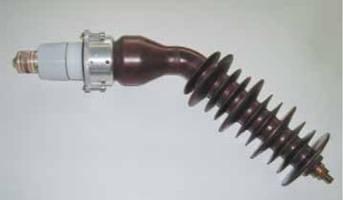

Рис. 7.6.4. Штекер для высоковольтных испытаний
