7.2 Трехпозиционный разъединитель

Трехпозиционные разъединители представляют собой комбинированные разъединители и заземлителями. Три положения аппарата — замыкание, размыкание и заземление — четко устанавливаются конструкцией разъединителя. Таким образом, одновременное замыкание и заземление не является возможным. Трехпозиционные разъединители имеют привод стержневого типа, части под напряжением находятся в заполненном элегазом отсеке сборных шин, в то время как сам привод легкодоступен и находится в низковольтном отсеке.

Разъединитель (рис. 7.2.1) в разомкнутом состоянии находится в среднем положении. В крайних положениях разъединителя «ВКЛ.» и заземлителя «ВКЛ.», подвижный контакт (скользящая часть) (2), ведомый стержнем (1) доходит до фиксированных контактов (контакт разъединителя (3) или заземляющий контакт (4)), которые имеют один или два спиральных контакта. Последовательно соединенные герконовые контакты (управляемые постоянными магнитами) определяют положение трех контактов в заземленном положении (рис. 7.2.2 и 7.2.3).

Привод трехпозиционного разъединителя

Узел привода трехпозиционного разъединителя состоит из следующих функциональных групп (рис. от 7.2.4

до 7.2.7):

Привод (1)

Определение положения индуктивными бесконтактными датчиками (2) или блок-контактами (3)

Встроенный светодиодный индикатор для отображения положения при применении индуктивных бесконтактных датчиков

Механический указатель положения (4)

Отверстие для рычага аварийного ручного управления (5)

Механическая блокировка доступа для ручного управления (6), когда выключатель находится в замкнутом положении (опционально с индуктивными бесконтактными датчиками).

Различные опции для вторичной аппаратуры при разных

вариантах привода приведены в таблице 7.2.1

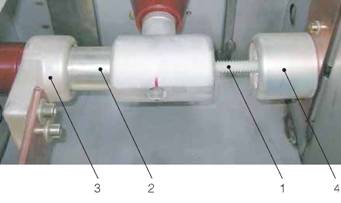

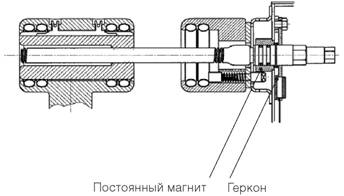

Рис. 7.2.1. Трехпозиционный разъединитель в положении «ВКЛ.» Рис. 7.2.3. Трехпозиционный разъединитель в заземленном положении

(вид в разрезе) (герконовый контакт замкнут постоянным магнитом)

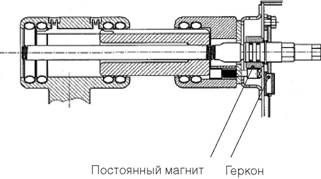

Рис. 7.2.3. Трехпозиционный разъединитель в заземленном положении (вид в разрезе) (герконовый контакт замкнут постоянным магнитом)

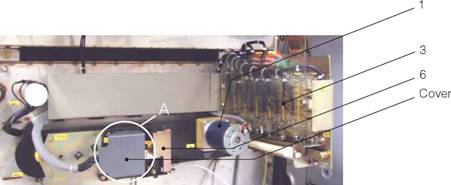

Рис. 7.2.4. Привод трехпозиционного разъединителя с блок-контактами (3) и механической блокировкой для аварийного ручного управления (6)

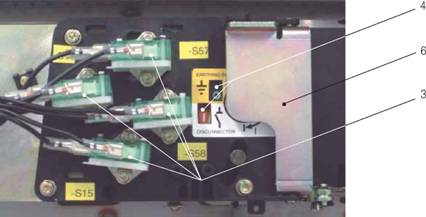

Рис. 7.2.5. (Деталь А рисунка 7.2.4 — без крышки) Вспомогательные микропереключатели для определения положения разъединителя (3) и механическая блокировка доступа (в закрытом положении) для аварийного ручного управления (6)

Рис. 7.2.6. Привод трехпозиционного разъединителя с индуктивными бесконтактными датчиками для определения положения выключателя

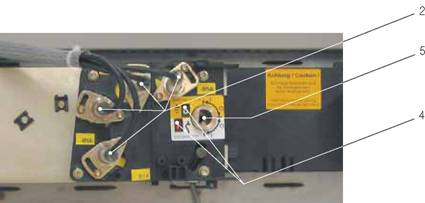

Рис. 7.2.7. (Деталь В на рисунке 7.2.6) индуктивные бесконтактные датчики (2) для определения положения выключателя (опциональные с блок-контактами (3 на рисунке 7.2.4) и механическая блокировка доступа для аварийного ручного управления (6 на рисунке 7.2.5))

Варианты привода и вторичная аппаратура

При использовании комбинированных устройств, таких как многофункциональный блок защиты и управления серии RE (в отношении ассортимента устройств защиты АВВ см. Раздел 7.9), для определения положения выключателя применяются индуктивные бесконтактные датчики. При применении стандартных вторичных систем определение положения 3-позиционного разъединителя выполняется посредством вспомогательных микропереключателей. Информация о вторичной аппаратуре для трехпозиционного разъединителя с разными вариантами защиты приведена в таблице 7.2.1

Таблица 7.2.1: Опции для вторичного оборудования для привода разъединителя в фидерной ячейке

Концепции защиты и управления
