7.13 Системы разгрузки давления

В маловероятном случае возникновения внутреннего дугового замыкания в газовом отсеке открывается соответствующий разгрузочный диск.

Система снабжается устройствами для разгрузки давления в каждой ячейке или для разгрузки давления в помещение распределительного устройства, или вверх через каналы разгрузки давления и абсорбер. Применение каналов для разгрузки давления требует наличия металлической оболочки отсека кабельных подключений.

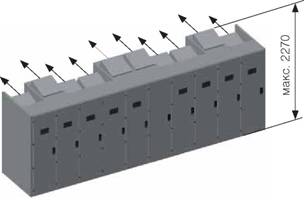

Разгрузка давления для отдельных ячеек (рис. 7.13.1)

Давление из отсека сборных шин выпускается через нижний канал разгрузки давления, обычно через ячейки секционного выключателя, секционного разъединителя или измерительные ячейки. В этих ячейках клапан разгрузки газа расположен сзади.

Давление из отсека выключателя разгружается с тыльной стороны ячеек через дефлекторы плазмы.

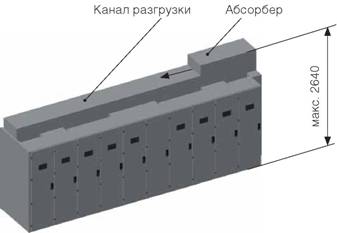

Разгрузка давления через каналы разгрузки и абсорберы в помещение распределительного устройства (рис. 7.13.2)

В качестве опции, давление из закрытого отсека кабельных подключений может разгружаться в нижний канал разгрузки давления через верхний канал разгрузки давления, конструктивно устроенный как широкая торцевая крышка на торце блока распределительного устройства. Верхний и нижний каналы соединены в канале абсорбера в торцевой части распределительного устройства. Волна давления охлаждается и выпускается в помещение распределительного устройства через абсорберы плазмы.

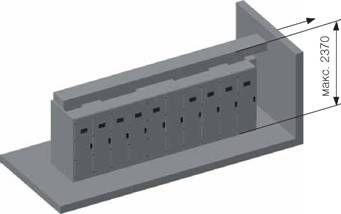

Разгрузка давления наружу через каналы разгрузки и абсорберы (рис. 7.13.3)

Принцип разгрузки давления аналогичен разгрузке давления через абсорберы. Давление разгружается в открытое воздушное пространство через изготавливаемое под заказ удлинение выпускного канала, который ведет к отверстию во внешней стене помещения распределительного устройства.

Рис. 7.13.3. Канал разгрузки давления (разгрузка в помещение)

Рис. 7.13.1. Разгрузка давления для отдельных ячеек

Рис. 7.13.2. Канал разгрузки давления (выпуск наружу)

Примеры дополнительных функций:

1. Измерение для учета
2. Переходные замыкания на землю
3. Дифференциальная защита
4. Резервная защита

7.14 Обработка поверхности

Газоплотная оболочка ячеек изготовлена из листов нержавеющей стали. Отсеки подключения кабелей, низковольтные отсеки, каналы разгрузки давления и дефлекторы плазмы изготовлены из листов гальванизированной углеродистой стали, потому эти поверхности не нуждаются в обработке.

Торцевые крышки на торцах распределительной системы и двери низковольтных отсеков покрыты методом горячего порошкового эмалирования и выполняются в цвете RAL 7035 (светло-серый).

По заказу доступен выбор других цветов для покраски.
