7.3 Сборные шины

Сборные шины, расположенные в газовых отсеках ячеек, соединены между собой штекерными шинными соединителями (рис. от 7.3.1 до 7.3.3). Шинное соединение состоит из шинного разъема из эпоксидной смолы (1), смонтированного в шинном отсеке с внутренней стороны, силиконовой изолирующей детали (2), контактной трубки (3) и спиральных контактов (4).

Электропроводное соединение от встроенной части шинного разъема из эпоксидной смолы к контактной трубке осуществляется одним или двумя спиральными контактами, в зависимости от номинального тока сборной шины. Силиконовая изолирующая деталь изолирует потенциал высокого напряжения от потенциала земли. Поверхности всех электропроводящих компонентов (встроенная деталь, спиральный контакт и контактная трубка), доступные извне, покрыты серебром. Так как контактная трубка имеет подвижность в осевом направлении, нет необходимости в компенсации удлинения в сборных шинах, проходящих через распределительное устройство.

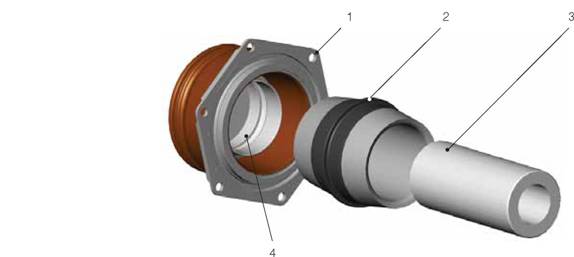

Рис. 7.3.1. Шинный разъем (1) с изолирующей деталью, контактной трубкой (3) и спиральными контактами (4)

Рис. 7.3.2. Концевое шинное соединение

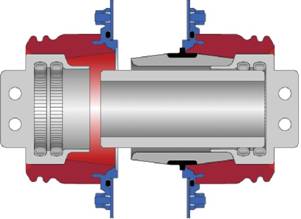

Рис. 7.332. Шинное соединение между ячейками

Выключатель и отсек сборных шин являются отдельными камерами в газовой системе. То есть сборные шины могут оставаться в работе в случае дуги в отсеке выключателя в линейной ячейке. Газовые системы смежных отсеков сборных шин также не соединены друг с другом (исключение — ячейки двойного фидера). Система штекерных соединителей с одной стороны обеспечивает возможность поставки ячеек испытанными на заводе-изготовителе на утечку и диэлектрическую прочность, а с другой стороны — отсутствие необходимости в проведении газовых работ на месте установки вплоть до номинальных токов 2000 А.

Концевые ячейки могут поставляться в вариантах, которые допускают расширение. В этих вариантах шинные разъемы (рис. 7.3.4) диэлектрически изолированы заглушками. Если возможность расширения не требуется, на месте стандартных шинных разъемов устанавливаются концевые шинные изоляторы (рис. 7.3.5).

Удаление промежуточных ячеек

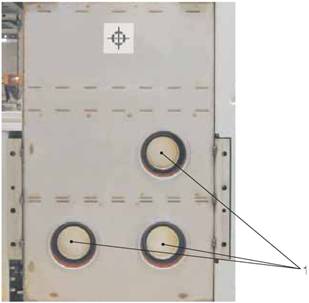

Рис. 7.4.1. Вид газоизолированного отсека выключателя с внутренними конусными разъемами

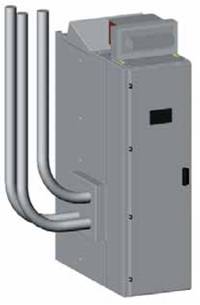

Рис. 7.3.6. Прямое подсоединение полностью изолированных шин к сборным шинам

Шинное соединение с шинным разъемом, изолирующая часть и контактная трубка могут демонтироваться, когда шина заземлена, элегаз тщательно откачен и шинный отсек открыт. Таким образом, возможно удаление любой ячейки из середины распределительного устройства. Сборная шина, прерванная удалением ячейки, может быть временно сочленена мостом в форме соединительной коробки.

Прямое соединение полностью изолированных шин к сборной шине

Рис. 7.3.5. Корпус сборной шины с концевыми шинными изоляторами (2)

Полностью изолированных шины могут подсоединяться с применением специальных разъемов на концевой ячейке (рис. 7.3.6).

7.4 Система подключения кабеля с внутренним конусом

Внутренние конусные разъемы (рис. 7.4.1) в соответствии с EN 50181 (типоразмеры 2 или 3) установлены газоплотно на нижней панели отсека выключателя для обеспечения штекерных подключений (рис. 7.4.1.1), кабелей, полностью изолированных шин или ограничителей перенапряжений.

Система подключения с внутренним конусом примечательна прежде всего ее полной изоляцией и, соответственно, защитой от случайного контакта. Расположение точек подключения на высоте 1,25 м обеспечивает хороший доступ во время установки кабелей.

7.4.1 Подключение кабелей

Сведения по сечению подсоединяемых кабелей приведены в таблице 7.4.1.1. Так как выбор размеров адаптеров для применяемых кабелей может зависеть от дополнительных сведений о кабелях, выбор рекомендуется обсудить с поставщиком кабельных адаптеров. В зависимости от конструкции ячейки, может применяться до четырех кабелей на одну фазу.

Рис. 7.4.1. Вид газоизолированного отсека выключателя с внутренними конусными разъемами

Рис. 7.4.1.1. Вид открытого отсека кабельных подключений с кабельными адаптерами и кабелями

Таблица 7.4.1.1: Выбор кабелей по сечению

Подключение полностью изолированных шин

Подключение полностью изолированных шин (рис. 7.4.2.1) вместо кабелей возможно с применением разъемов типоразмера 3 (до 1250 А) или специальных разъемов (до 2500 А).

Подключение ограничителей перенапряжений

Вместо кабелей допускается установка штекерных ограничителей перенапряжений типоразмеров 2 (12 - 36 кВ) и 3 (24 - 36 кВ) (рис. 7.4.3.1).

Рекомендуется использовать ограничители напряжения марки ABB-Polim®. Ограничители состоят из цинк-оксидных варисторов, обеспечивающих оптимальную защиту от опасных перенапряжений. Варисторы располагаются в алюминиевой оболочке и залиты силиконом.

7.5 Главная заземляющая шина

Главная заземляющая шина распределительного устройства проходит через отсеки кабельных подключений ячеек. Заземляющие шины отдельных ячеек подключаются друг к другу во время монтажа на площадке.

Сечение главной заземляющей шины 300 мм² (марка металла ECuFe30 сечением 30 мм х 10 мм).

Подробные сведения о заземлении распределительного устройства см. в разделе 10.7.

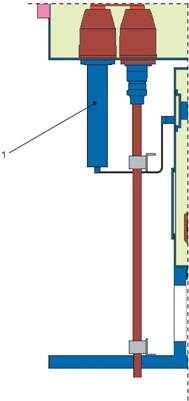

Рис. 7.4.3.1. Подключение ограничителей перенапряжений (1)

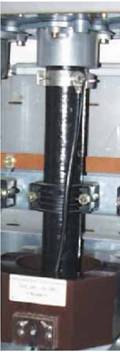

Рис. 7.4.2.1. Подключение полностью изолированной шины с применением штекерного разъема типоразмера 3
