Поз.

Наименование

Кол-во

Масса ед., кг

1

2

Круг 10

Полоса 5x60, L=50

1

2

0,62

0,12

1. Сварку производить электродом Э42А ГОСТ9467-75.

Катеты швов kf =5 мм.

2. Проводник ЗП1 изготавливать отрезками длиной не менее трех метров.

3. Масса ЗП1 дана на один метр.

Дополнительно по теме

Опорно-анкерные плиты П-Зи, П-4

Анкер АВ-1

Стяжки Г1, Г11

Ригель Г7

Кронштейны У1, У4, У52

Кронштейны КС2, ОТ22

Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21

Хомуты Х1, Х15, Х16, Х31 и Х51

Заземляющие проводники ЗП1 и ЗП6

Траверсы ТМ51, ТМ52 и TM53

Траверсы ТМ54, ТМ55 и ТМ56

Траверсы ТМ57, ТМ58 и ТМ59

Траверсы ТМ60, ТМ61 и ТМ62

Траверсы ТМ63, ТМ64 и ТМ65

Траверсы ТМ66, ТМ67 и ТМ68

Траверсы ТМ69, ТМ70 и ТМ71

Траверсы ТМ72, ТМ73 и ТМ74

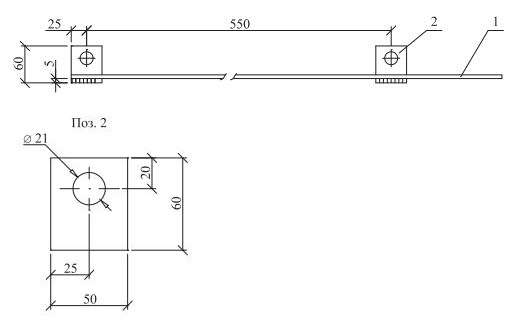

Заземляющий проводник ЗП1

Поз.

Наименование

Кол-во

Масса ед., кг

1

2

Полоса 5x50 ГОСТ103-76, L=60 мм

Kpyг 6 ГOCT2590-88

2

1

0,12

0,22

1. Сварку производить электродом Э42Л ГОСТ9467-75. Катет шва h=3 мм.

2. Проводник ЗП6 изготавливать отрезками длиной не менее трех метров.

3. Масса ЗП6 дана на один метр.

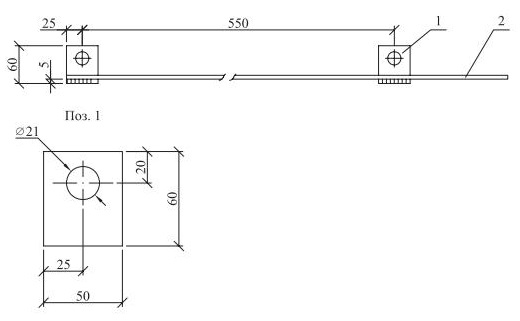

Заземляющий проводник ЗП6
