Траверсы ТМ69, ТМ70 и ТМ71
Дополнительно по теме
Опорно-анкерные плиты П-Зи, П-4
Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21
Хомуты Х1, Х15, Х16, Х31 и Х51
Заземляющие проводники ЗП1 и ЗП6

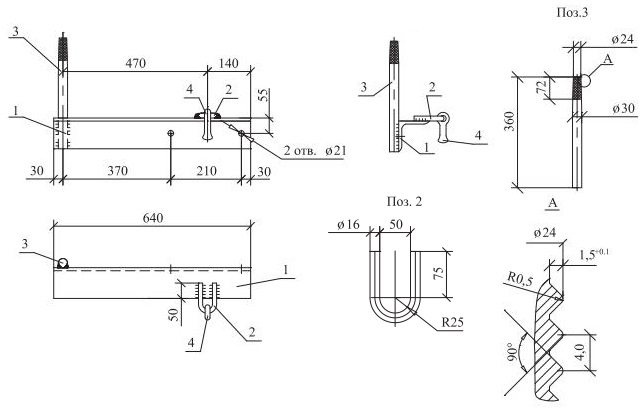

Траверса ТМ69
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 |
Уголок 80x80x6, L=640 Круг 16, L=254 Круг 30, L=360 Серьга С 7-16 |
1 1 1 1 |
7,84 0,4 2,0 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. Приварку петли поз.2 производить после установки серьги поз.4 четырьмя швами длиной по 50 мм. |
|||

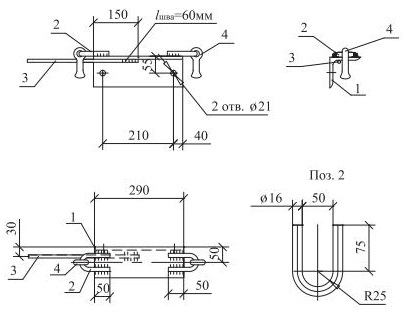

Траверса ТМ70
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 |
Уголок 100x100x8, L=290 Круг 16, L=254 Заземляющий проводник, круг 10, L=360 Серьга С 7-16 |
1 2 1 1 |
3,6 0,4 0,3 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. Приварку петли поз.2 производить после установки серьги поз.4 четырьмя швами длиной по 50 мм. |
|||

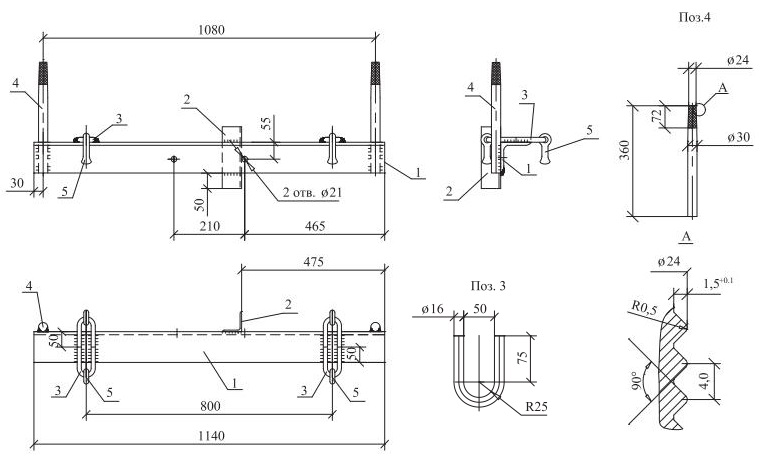

Траверса ТМ71
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 5 |
Уголок 100x100x8, L=1140 Уголок 63x63x5, L=200 Круг 16, L=254 Круг 30, L=360 Серьга С 7-16 |
1 1 4 2 4 |
14,0 0,96 0,4 2,0 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. Приварку петли поз.3 производить после установки серьги поз.5 четырьмя швами длиной по 50 мм. |
|||
