Траверсы ТМ60, ТМ61 и ТМ62

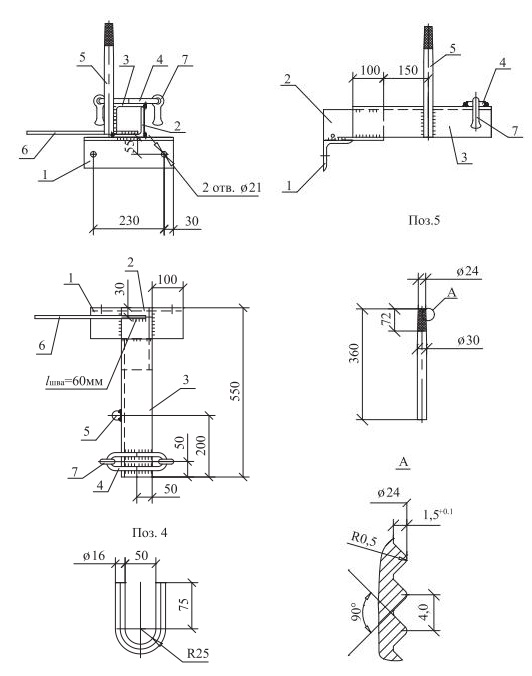

Траверса ТМ60
Дополнительно по теме
Опорно-анкерные плиты П-Зи, П-4
Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21
Хомуты Х1, Х15, Х16, Х31 и Х51
Заземляющие проводники ЗП1 и ЗП6
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 5 6 7 |
Уголок 100x100x8, L=290 Уголок 100x100x8, L=200 Уголок 100x100x8, L=450 Круг 16,L=254 Круг 30, L=360 Заземляющий проводник, круг 10, L=560 Серьга С 7-16 |
1 1 1 2 2 1 2 |
3,6 2,5 5,5 0,4 2,0 0,35 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. Приварку петли поз.4 производить после установки серьги поз.7 четырьмя швами длиной по 50 мм. |
|||

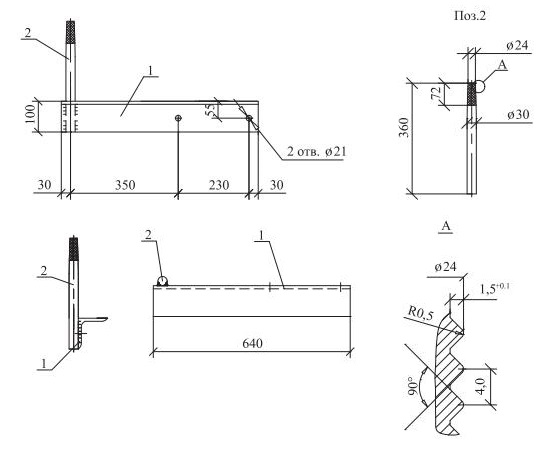

Траверса ТМ61
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 |
Уголок 100x100x8, L=640 Круг 30, L=360 |
1 1 |
7,84 2,0 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. |
|||

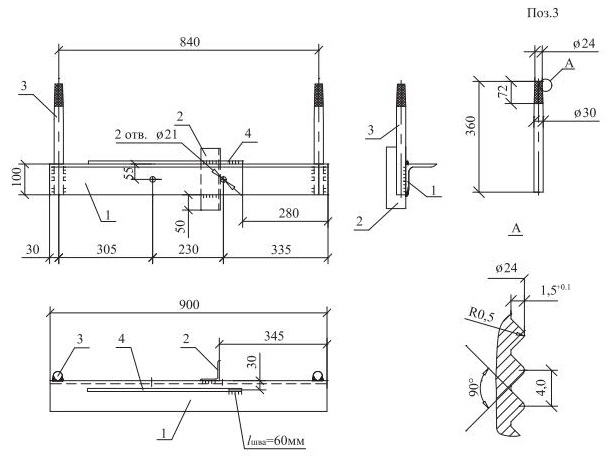

Траверса ТМ62
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 |
Уголок 100x100x8, L=900 Ушлок 63x63x5, L=200 Круг 30, L=360 Круг 10, L=500 |
1 1 2 1 |
11,1 0,96 0,3 0,31 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. |
|||
