Траверсы ТМ54, ТМ55 и ТМ56

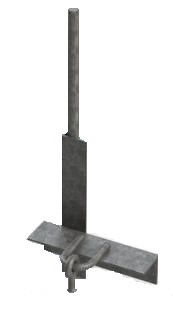

Траверса ТМ54
Дополнительно по теме
Опорно-анкерные плиты П-Зи, П-4
Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21
Хомуты Х1, Х15, Х16, Х31 и Х51
Заземляющие проводники ЗП1 и ЗП6
Поз. |
Наименование |
Кол-во |
Масса ед. |
1 2 3 4 5 |
Уголок 80x80x6, L=290 Уголок 63x63x5, L=370 Круг 30, L=360 Круг 16, L=254 Серьга С 7-16 |
1 1 1 1 1 |
2,2 кг 1,8 кг 2,0 кг 0,4 кг 0,3 кг |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. Приварку петли поз.4 производить после установки серьги поз.5 четырьмя швами длиной по 50 мм. |
|||

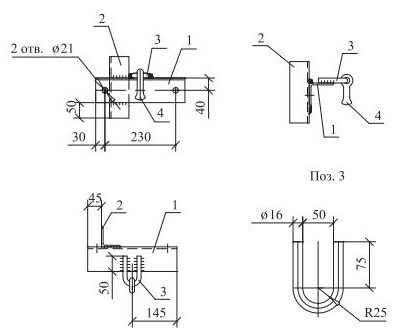

Траверса ТМ55
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 |
Уголок 80x80x6, L=290 Уголок 63x63x5, L=370 Круг 16, L=254 Серьга С 7-16 |
1 1 1 1 |
2,2 0,96 0,4 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. Приварку петли поз.3 производить после установки серьги поз.4 четырьмя швами длиной по 50 мм. |
|||

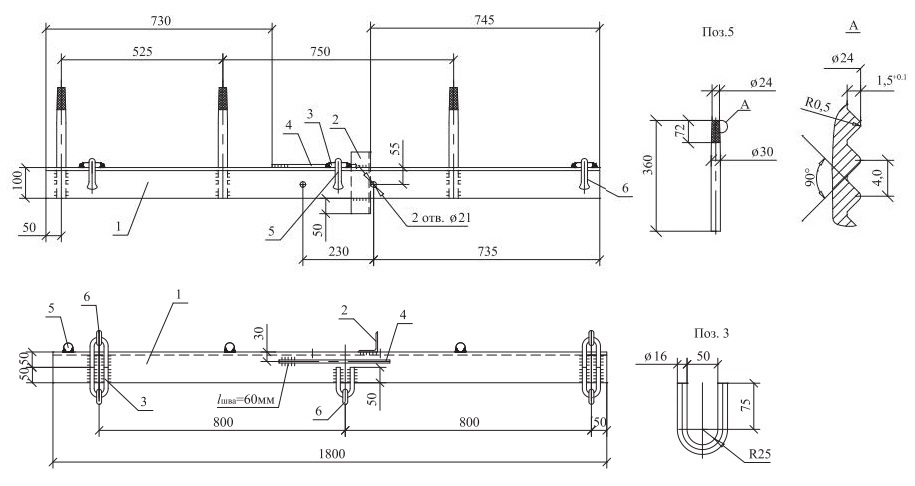

Траверса ТМ56
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 5 6 |
Уголок 100x100x8, L=1800 Уголок 63x63x5, L=200 Круг 16, L=254 Заземляющий проводник. Круг 10, L=360 Круг 30, L=360 Серьга С 7-16 |
1 1 5 1 3 5 |
22,1 0,96 0,4 0,3 2,0 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. Приварку петли поз.3 производить после установки серьги поз.6 четырьмя швами длиной по 50 мм. |
|||
