Траверсы ТМ51, ТМ52 и ТМ53
Дополнительно по теме
Опорно-анкерные плиты П-Зи, П-4
Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21
Хомуты Х1, Х15, Х16, Х31 и Х51
Заземляющие проводники ЗП1 и ЗП6
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 |
Уголок 100x100x8, L=1160 Уголок 63x63x5, L=385 Круг 30, L=360 Заземляющий проводник. Круг 10, L=250 |
1 1 3 1 |
14,2 1,85 2,0 0,16 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6мм. |
|||

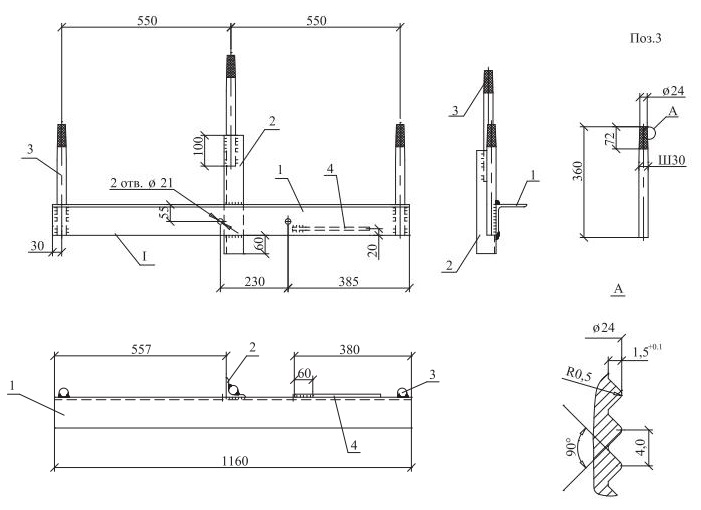

Траверса ТМ51
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 5 |
Уголок 100x100x8, L=1060 Уголок 75x75x8, L=400 Уголок 75x75x8, L=290 Круг 38, L=380 Заземляющий проводник. Круг 10, L=360 |
1 2 1 3 1 |
13,0 3,6 2,65 3,4 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 8мм. |
|||
Траверса ТМ52
Поз. |
Наименование |
Кол-во |
Масса ед., кг |
1 2 3 4 5 |
Уголок 100x100x8, L=1200 Уголок 63x63x5, L=200 Круг 16, L=254 Заземляющий проводник. Круг 10, L=360 Серьга С 7-16 |
1 1 5 1 5 |
14,0 0,96 0,4 0,3 0,3 |
Сварку производить электродом Э42А ГОСТ 9467-75. Катеты швов kf = 6 мм. Приварку петли поз.З производить после установки серьги поз.5 четырьмя швами длиной по 50 мм. |
|||

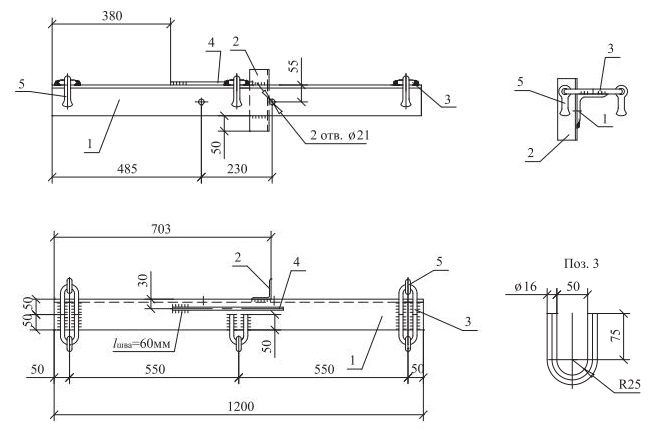

Траверса ТМ53
