Зажим ответвительный К-НО-1, К-ОФФ-1 и К-ОФ-1

Зажим ответвительный К-НО-1, К-ОФФ-1 и К-ОФ-1

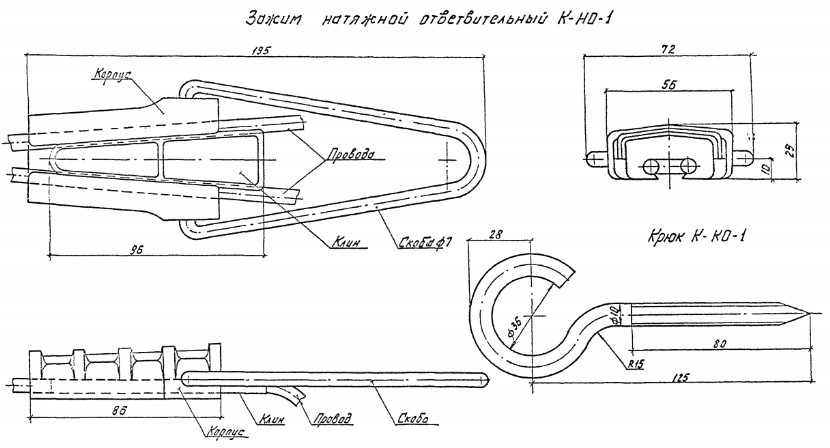

Зажим ответвительный К-НО-1и крюк К-КО-1 для крепления проводов, марки САП. Общий вид (докум. - 41)

Зажим К-НО-1 допускается применять для крепления несущей (нулевой) неизолированной жилы (сечением до 25 мм кв.) 4-х проводных проводов марки САПС, для ответвления от ВЛ к вводу с пролетом не более 10 м.

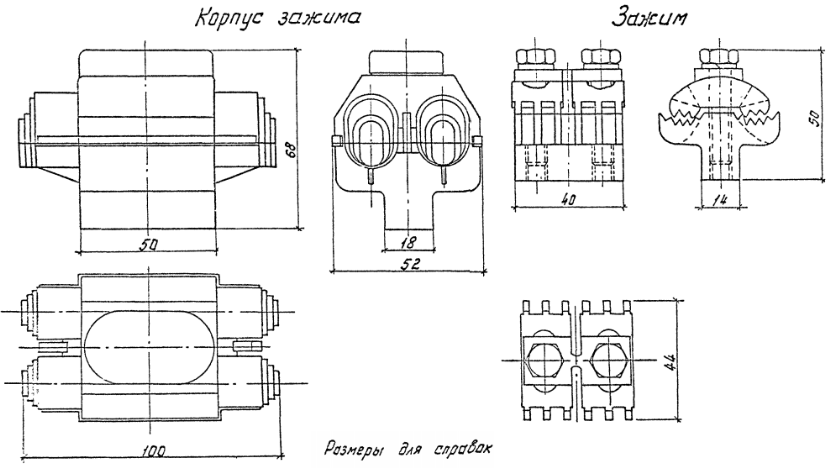

Зажим ответвительный типа К-ОФФ-1. Общий вид (докум. - 42)

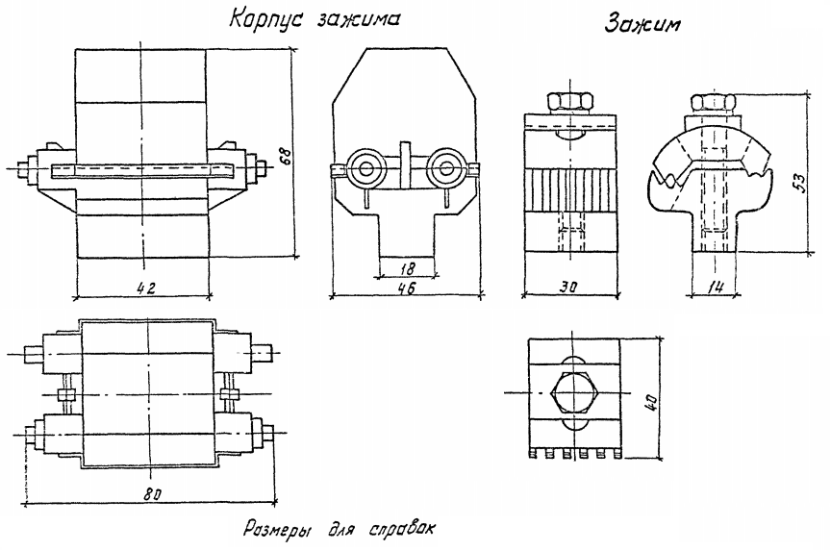

Зажим ответвительный типа К-ОФ-1. Общий вид (докум. - 43)
