Воздушные вводы в объекты тросовыми проводами

Воздушные вводы в объекты тросовыми проводами

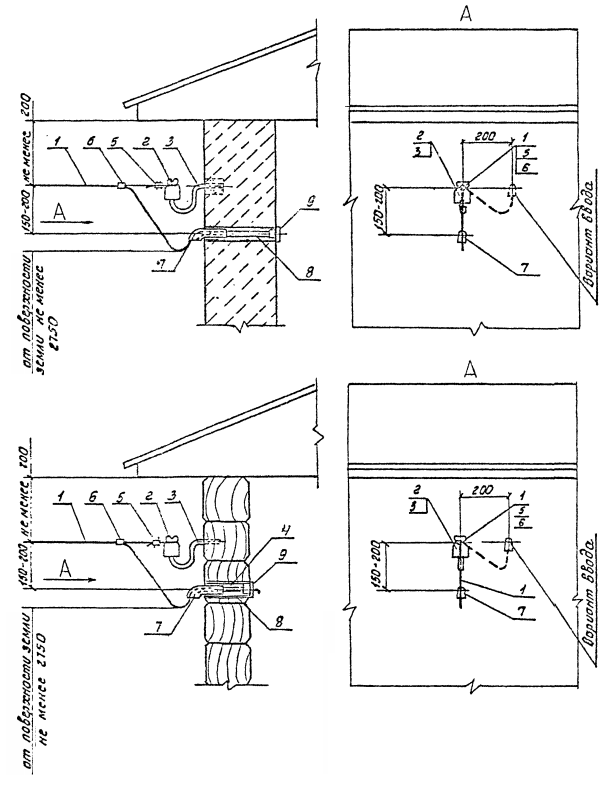

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ тросовыми проводами. Стены кирпичные (бет.) и деревянные (докум. - 15)

Поз.

Наименование

Кол-во при вводе

Примечание

2-х пр.

4-х пр.

1

Провод АВТ 2х4 (4х-) ТУ16.К71-015-87



по проекту

2

Изолятор ТФ-12-01 ТУ16-90 ИМБШ.757516.001

1

1



3

Крюк КН-12 ГОСТ17783-72

1

1



4

Труба стальная ГОСТ 3262-75

1

1



5

Зажим К-296У3 ТУ36-1445-82

1

1



6

Лента монтажная ЛМ с кнопкой ТУ36-2699-85

1

1



7

Втулка В ГОСТ13871-78Е

1

1



8

Трубка резиновая полутвердая ТУ38.105.1832-88

1

1



9

Втулка ВТК ГОСТ13871-78Е

1

1




1. Допускается использование провода АВТ для выполнения ввода без разрезания
2. Заземление троса производится на опоре ВЛ
3. Крепление троса на изоляторе см. докум. - 37
4. Устройство проходов для проводов ввода см. докум. - 38
5. Схемы присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 50
6. Крепление крюка к стене см. докум. - 36
7. Спецификация дана на один ввод.

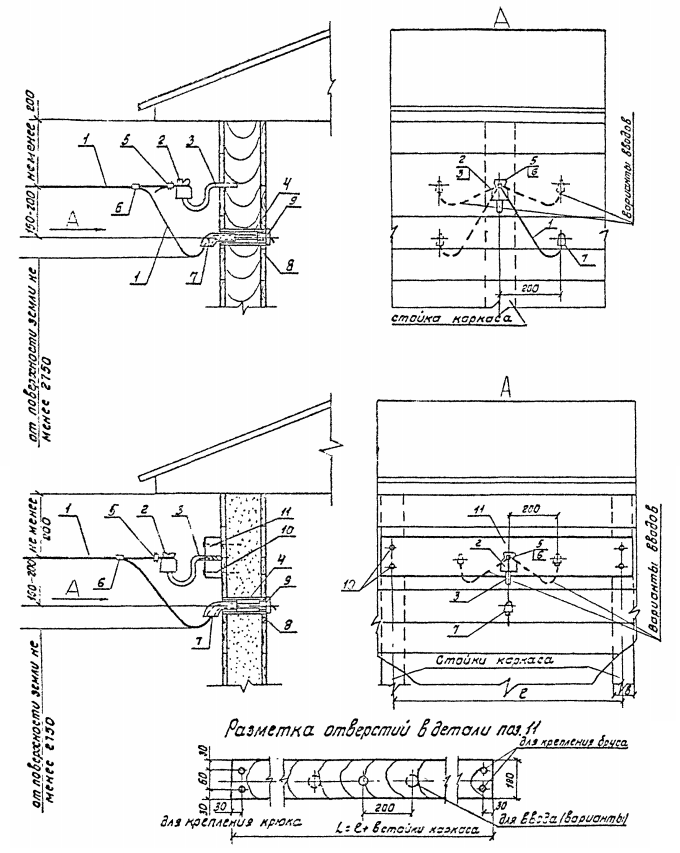

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ тросовыми проводами. Стены каркасно-засыпные (докум. - 16)

Поз.

Наименование

Кол-во при вводе

Примечание

2-х пр.

4-х пр.

1

Провод АВТ 2х4 (4х-) ТУ16.К71-015-87



по проекту

2

Изолятор ТФ-12-01 ТУ16-90 ИМБШ.757516.001

1

1



3

Крюк КН-12 ГОСТ17783-72

1

1



4

Труба стальная ГОСТ 3262-75

1

1

по проекту

5

Зажим К-296У3 ТУ36-1445-82

1

1



6

Лента монтажная ЛМ с кнопкой ТУ36-2699-85

1

1



7

Втулка В ГОСТ13871-78Е

1

1



8

Трубка резиновая полутвердая ТУ38.105.1832-88

1

1



9

Втулка ВТК ГОСТ13871-78Е

1

1



10

Гвозди КБх200 ГОСТ 4028-63

4

4



11

Брус деревянный 80х120хL

1

1



12

Гвозди К5х150 ГОСТ 4028-63

4

4



11

Брус деревянный 80х120хL

1

1




1. Рекомендуется использование провода АВТ для выполнения ввода без разрезания
2. Заземление троса производится на опоре ВЛ
3. Крепление троса на изоляторе см. докум. - 37
4. Устройство проходов для проводов ввода см. докум. - 38
5. Схемы присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 50
6. Крепление крюка к стене см. докум. - 36
7. Спецификация дана на один ввод.

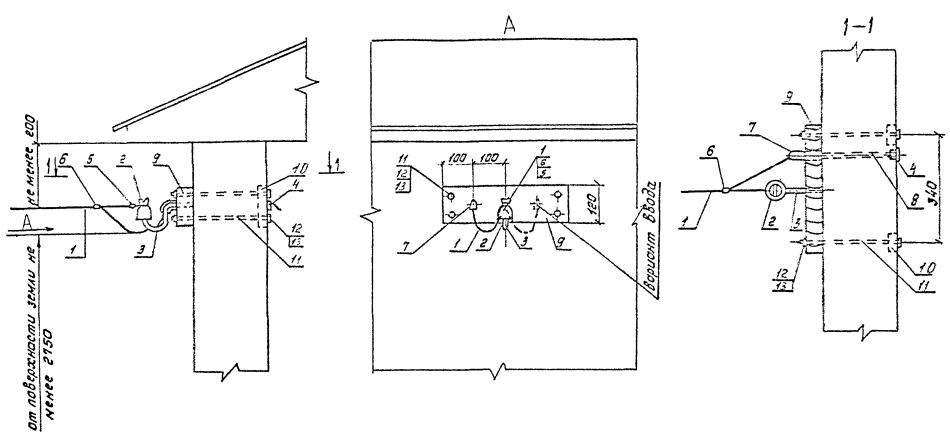

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ тросовыми проводами. Стены глинобитные (саманные) (докум. - 17)

Поз.

Наименование

Кол-во при вводе

Примечание

2-х пр.

4-х пр.

1

Провод АВТ 2х4 (4х-) ТУ16.К71-015-87



по проекту

2

Изолятор ТФ-12-01 ТУ16-90 ИМБШ.757516.001

1

1



3

Крюк КН-12 ГОСТ17783-72

1

1



4

Втулка ВТК ГОСТ13871-78Е

1

1



5

Зажим К-296У3 ТУ36-1445-82

1

1



6

Лента монтажная ЛМ с кнопкой ТУ36-2699-85

1

1



7

Втулка В ГОСТ13871-78Е

1

1



8

Трубка резиновая полутвердая ТУ38.105.1832-88

1

1



9

Брус деревянный 80х120хL



10

Брус деревянный 50х80х150

2

2



11

Шпилька металлическая ф10мм

4

4

см. докум. - 38

12

Гайка

8

8



13

Шайба

8

8




1. Допускается использование провода АВТ для выполнения ввода без разрезания
2. Заземление троса производится на опоре ВЛ
3. Крепление троса на изоляторе см. докум. - 37
4. Устройство проходов для проводов ввода см. докум. - 38
5. Схемы присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 50
6. Крепление крюка к стене см. докум. - 36
7. Спецификация дана на один ввод.

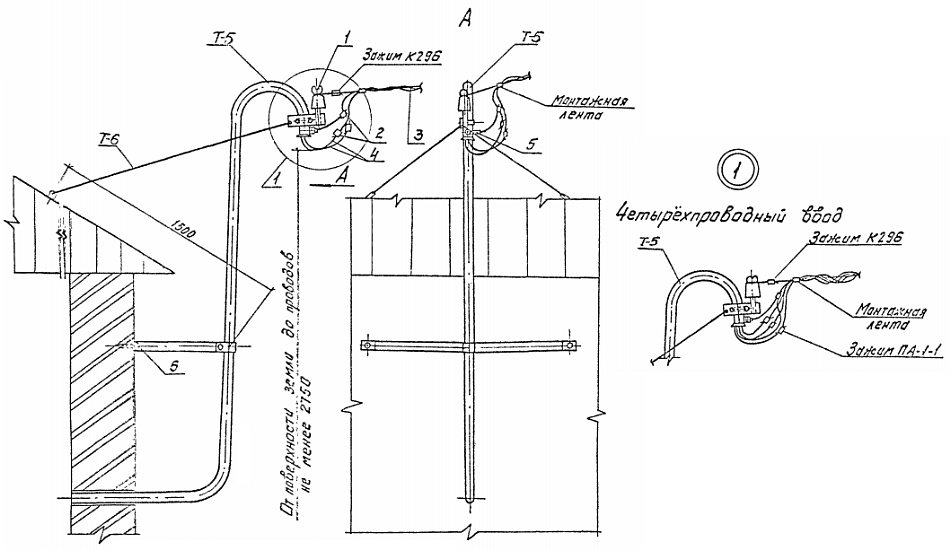

Двух- и четырехпроводные воздушные вводы в объекты через трубостойки проводами при ответвлении от ВЛ тросовыми проводами (докум. - 18)

Мар-ка, поз.

Наименование

Кол-во

Примечание

Т-5

Трубостойка, масса 8,37 кг

1

см. докум. - 44

Т-6

Оттяжка тросовая, масса 1,21

2

см. докум. - 47

1

Изолятор ТФ-12-01 ТУ16-90 ИМБШ.757516.001

1



2

Сжим ответвительный У687ХЛ1 ОСТ 36-69-82

3



3

Провод ответвления к вводу АВТ 2х4 ТУ16.К71-015-87

-

по проекту

4

Провод ввода АПРН 2х4 ТУ16-705.456-87

-

по проекту

5

Кабельный наконечник тип 16-8-5,4-АУХЛ3 ГОСТ 9581-80

1



6

Дюбель У661 У3 ТУ 36-941-79

2




1. Указания по монтажу см. докум. - 12
2. Трос заземляется на опоре
3. Крепление изолятора ТФ-1201 на штыре производить с подмоткой пакли, пропитанной суриком.
4. Схемы присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 51

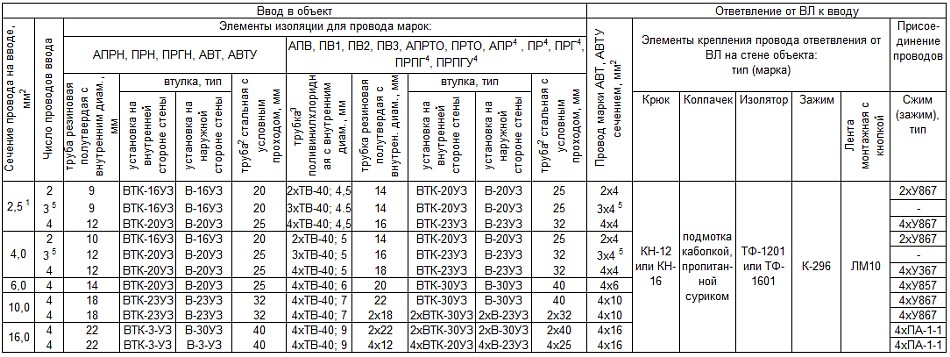

Выбор установочных изделий и материалов для устройства воздушных вводов при ответвлении от ВЛ тросовыми проводами (докум. - 19)

Перечень технических условий и стандартов на установочные изделия

Наименование

Обозначение НТД

Наименование

Обозначение НТД

п
р
о
в
о
д

АПРН, ПРН, ПРГН, АПРТО, ПРТО

ТУ 16-705.456-87

Трубка резиновая полутвердая

ТУ38.105.1832-88

АПР, ПР, ПРГ, ПРГУ, ПРПГУ

ТУ16-К71-176-92

Втулка ВТК-УЗ, В-УЗ

ГОСТ 13871-78 Е

Труба стальная

ГОСТ 3262-75

АПВ, ПВ1, ПВ2, ПВЗ

ГОСТ 6323-79 Е

Крюк КН-12

ГОСТ 17783-72

АВТ, АВТУ

ТУ16.К71-015-87

Изолятор ТФ-1201

ТУ1690 ИМБШ.757516.001

Лента ЛМ 10 УХЛ2

ТУ36-2699-85

Зажим К-296УЗ

TУ36-1445-82

Трубка ТВ-40

ГОСТ 19034-82

Сжим У867ХЛ1

OCT 36-69-82



1 Только для проводов с медной жилой.
2 Для объектов из сгораемых стеновых материалов.
3 Для защиты установочных проводов, имеющих не светостабилизированную изоляцию. Может также использоваться для этих целей обмотка изоляционной или самоклеющейся лентами.
4 Для вводов, выполняемых проводами марок АПР, ПР, ПРГ, ПРПГ сечением 2,5 и 4,0 мм кв., элементы изоляции принимать как для сечения 10,0 мм кв. (т.е. на две ступени выше). Вводы сечением 10,0 и 16,0 мм кв., указанных проводов и проводов ПРПГУ, выполнять через индивидуальные отверстия для каждого провода с соответствующим (по диаметру) набором элементов изоляции.
5 Для вводов в хозпостройки, имеющих розеточные группы и питаемых по внутриобъектным электропроводкам.
Цифра перед знаком умножения показывает необходимое число установочных изделий на устройство ввода.
В случае, когда сечение провода ответвления от ВЛ совпадает с сечением провода ввода, ввод проводов АВТ и АВТУ осуществляется без разрезания, а зажим (сжим) не требуется.
