Воздушные вводы в объекты самонесущими проводами марки САП и САСП
Воздушные вводы в объекты самонесущими проводами марки САП и САСП

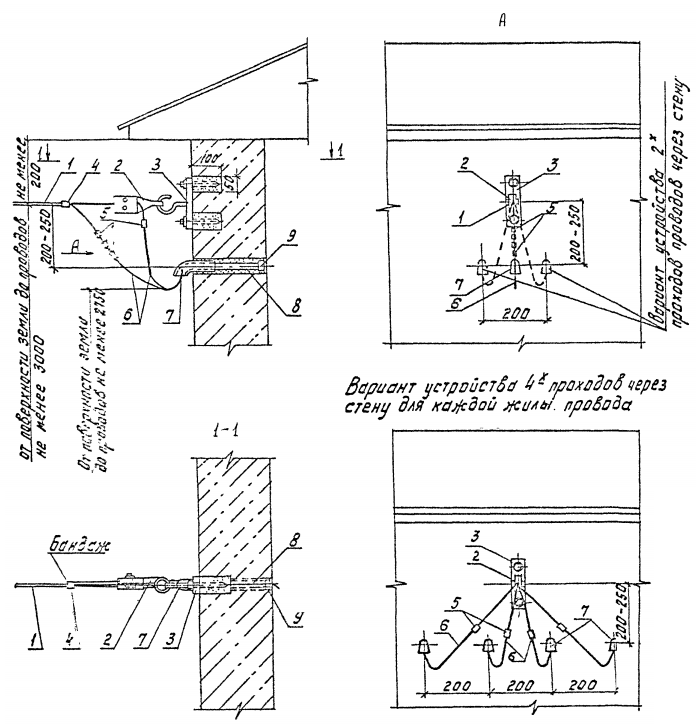

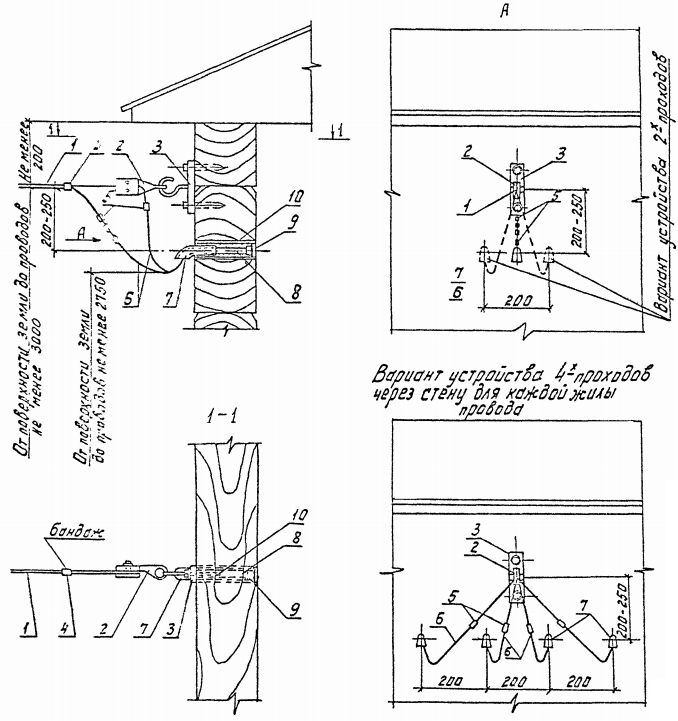

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ самонесущими проводами марки САП. Стены кирпичные (бет.) (докум. - 20)
Поз. |
Наименование |
Кол-во при вводе |
Примечание |
|
2-х пр. |
4-х пр. |
|||
1 |
Провод САП 2х10(16) ТУ16.К71-120-91 |
по проекту |
||
2 |
Зажим К-НО-1 ТУ МО СКТБ |
1 |
2 |
см. докум. - 41 |
3 |
Крюк К-КО-1 ТУ МО СКТБ |
1 |
2 |
см. докум. - 41 |
4 |
Втулка В ГОСТ13871-78Е |
1 |
1 |
|
5 |
Трубка резиновая полутвердая ТУ38.105.1832-88 |
1 |
1 |
|
6 |
Втулка ВТК ГОСТ13871-78Е |
1 |
1 |
|
7 |
Провод АПРН 2х4(4х-) ТУ16-705.456-87 |
по проекту |
||
8 |
Сжим У867ХЛ1 ОСТ 36-69-82 |
2 |
4 |
см. докум. - 27 |
1. Для вводов с сечением проводов 6,0-16 мм кв. рекомендуется использовать провода САП без разрезания
2. Четырехпроводные вводы с сечением проводов до 16 мм кв. допускается осуществлять проводом САП без разрезания его на вводе.
3. Устройство проходов для проводов ввода см. докум. - 38
4. Крепление крюка см. докум. - 36
5. Схему присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 52
6. Спецификация дана на один ввод.

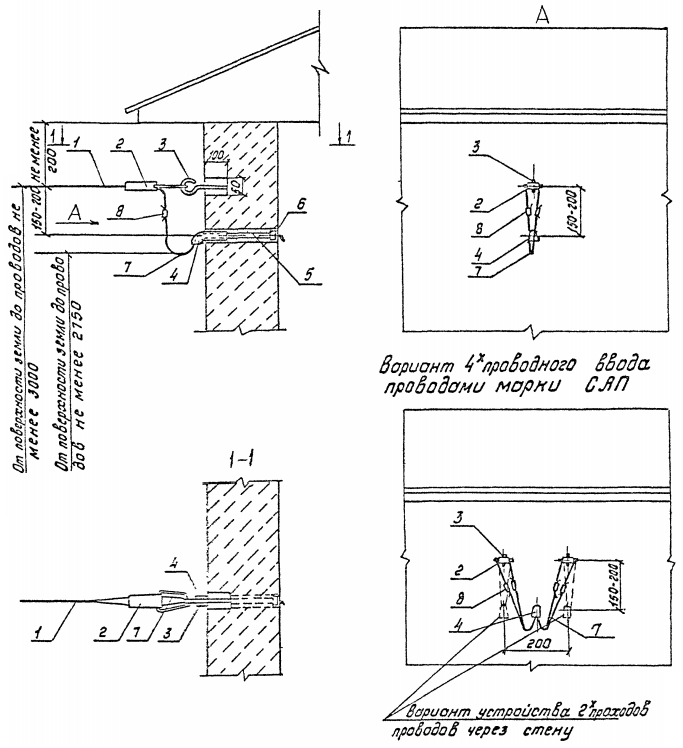

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ самонесущими проводами марки САП. Стены деревянные (докум. - 21)
Поз. |
Наименование |
Кол-во при вводе |
Примечание |
|
2-х пр. |
4-х пр. |
|||
1 |
Провод САП 2х10(16) ТУ16.К71-120-91 |
по проекту |
||
2 |
Зажим К-НО-1 ТУ МО СКТБ |
- |
2 |
см. докум. - 41 |
3 |
Крюк К-КО-1 ТУ МО СКТБ |
- |
2 |
см. докум. - 41 |
4 |
Втулка В ГОСТ13871-78Е |
- |
1 |
количество на ввод см. докум. - 27 |
5 |
Трубка резиновая полутвердая ТУ38.105.1832-88 |
- |
1 |
|
6 |
Втулка ВТК ГОСТ13871-78Е |
- |
1 |
|
7 |
Сжим У867ХЛ1 ОСТ 36-69-82 |
2 |
4 |
|
7 |
Провод АПРН 2х4(4х-) ТУ16-705.456-87 |
по проекту |
||
8 |
Труба стальная ГОСТ 3262-75 |
1 |
2 |
см. докум. - 27 |
1. Для вводов с сечением проводов 6,0-16 мм кв. рекомендуется использовать провода САП без разрезания
2. Четырехпроводные вводы с сечением проводов до 16 мм кв. допускается осуществлять проводом САП без разрезания его на вводе.
3. Устройство проходов для проводов ввода см. докум. - 38
4. Крепление крюка см. докум. - 36
5. Схему присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 52
6. Спецификация дана на один ввод.

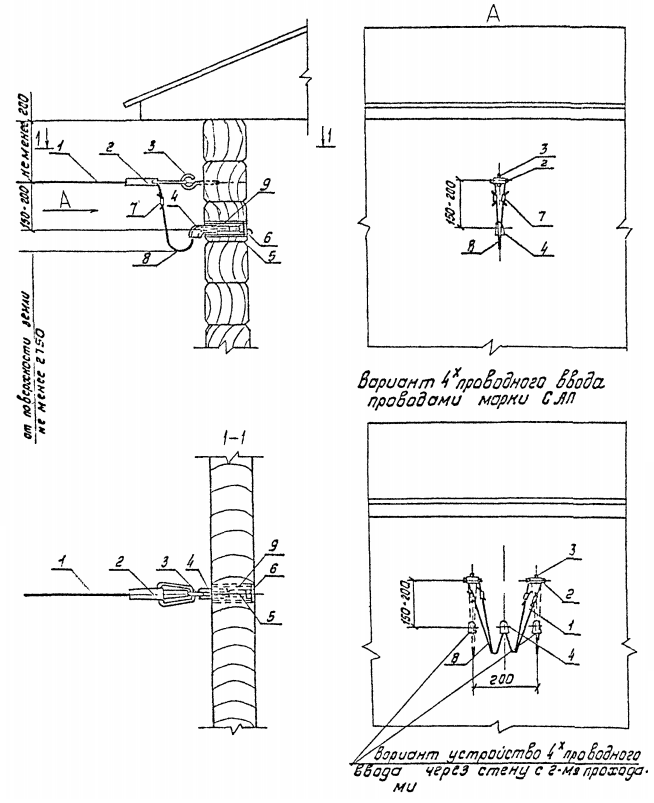

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ самонесущими проводами марки САП. Стены каркасно-засыпные (докум. - 22)
Поз. |
Наименование |
Кол-во при вводе |
Примечание |
|
2-х пр. |
4-х пр. |
|||
1 |
Провод САП 2х10(16) ТУ16.К71-120-91 |
по проекту |
||
2 |
Зажим К-НО-1 ТУ МО СКТБ |
1 |
2 |
см. докум. - 41 |
3 |
Крюк К-КО-1 ТУ МО СКТБ |
1 |
2 |
см. докум. - 41 |
4 |
Втулка В ГОСТ13871-78Е |
1 |
2 |
количество на ввод см. докум. - 27 |
5 |
Трубка резиновая полутвердая ТУ38.105.1832-88 |
1 |
2 |
|
6 |
Втулка ВТК ГОСТ13871-78Е |
1 |
2 |
|
7 |
Труба стальная ГОСТ 3262-75 |
1 |
2 |
|
8 |
Провод АПРН 2х4(4х-) ТУ16-705.456-87 |
по проекту |
||
9 |
Сжим У867ХЛ1 ОСТ 36-69-82 |
2 |
4 |
|
10 |
Брус деревянный 80х150хL |
1 |
1 |
|
11 |
Гвозди К6х200 ГОСТ 4028-63 |
4 |
4 |
|
1. Для вводов с сечением проводов 6,0-16 мм кв. рекомендуется использовать провода САП без разрезания
2. Четырехпроводные вводы с сечением проводов до 16 мм кв. допускается осуществлять проводом САП без разрезания его на вводе.
3. Устройство проходов для проводов ввода см. докум. - 38
4. Крепление крюка см. докум. - 36
5. Схему присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 52
6. Спецификация дана на один ввод.

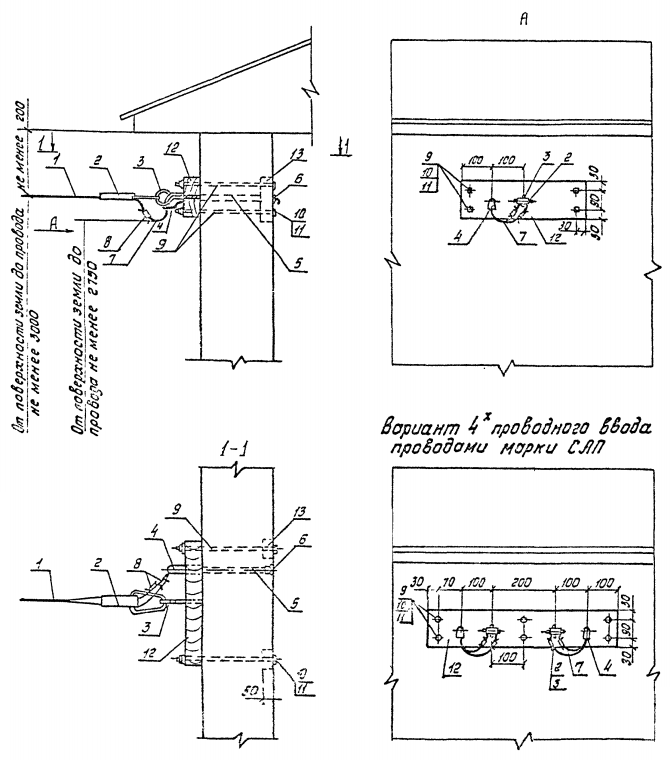

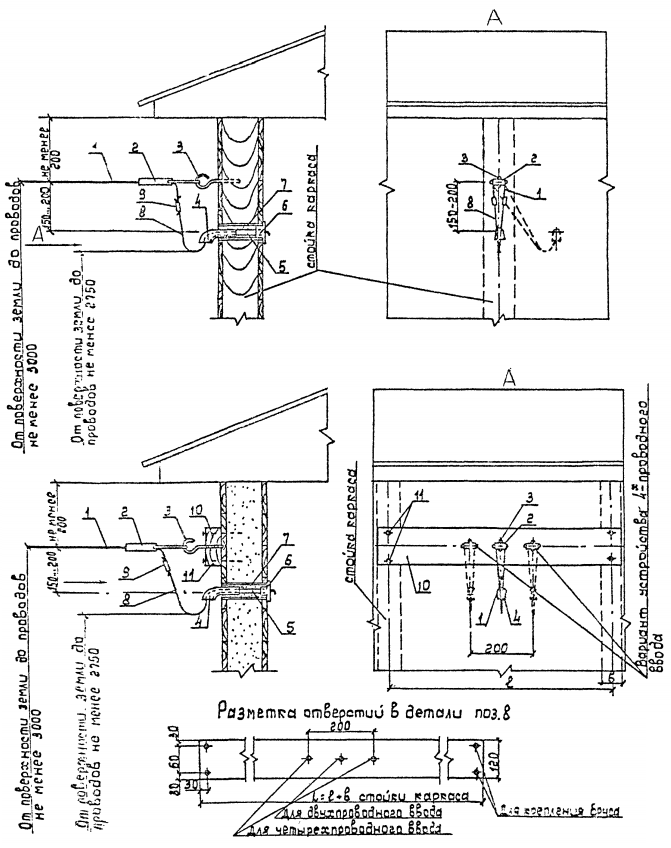

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ самонесущими проводами марки САП. Стены глинобитные (саманные) (докум. - 23)
Поз. |
Наименование |
Кол-во при вводе |
Примечание |
|
2-х пр. |
4-х пр. |
|||
1 |
Провод САП 2х10(16) ТУ16.К71-120-91 |
по проекту |
||
2 |
Зажим К-НО-1 ТУ МО СКТБ |
2 |
см. докум. - 41 |
|
3 |
Крюк К-КО-1 ТУ МО СКТБ |
2 |
см. докум. - 41 |
|
4 |
Втулка В ГОСТ13871-78Е |
1 |
количество на ввод см. докум. - 27 |
|
5 |
Трубка резиновая полутвердая ТУ38.105.1832-88 |
1 |
||
6 |
Втулка ВТК ГОСТ13871-78Е |
1 |
||
7 |
Провод АПРН 2х4(4х-) ТУ16-705.456-87 |
по проекту |
||
8 |
Сжим У867ХЛ1 ОСТ 36-69-82 |
2 |
4 |
|
9 |
Шпилька металлическая в 10 мм |
4 |
6 |
|
10 |
Гайка М10 |
8 |
12 |
|
11 |
Шайба 10 |
8 |
12 |
|
12 |
Брус деревянный 80х150х400 |
1 |
1 |
|
13 |
Брус деревянный 50х80х150 |
1 |
2 |
|
1. Для вводов с сечением проводов 6,0-16 мм кв. рекомендуется использовать провода САП без разрезания
2. Четырехпроводные вводы с сечением проводов до 16 мм кв. допускается осуществлять проводом САП без разрезания его на вводе.
3. Устройство проходов для проводов ввода см. докум. - 38
4. Крепление крюка см. докум. - 36
5. Схему присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 52
6. Спецификация дана на один ввод.
Четырехпроводный воздушный ввод в объекты проводами при ответвлении от ВЛ самонесущими проводами марки САСП. Стены кирпичные (бет.) (докум. - 24)
Поз. |
Наименование |
Кол-во |
Примечание |
1 |
Провод САСП 3х16+1х25 ТУ16.К71-120-91 |
по проекту |
|
2 |
Зажим К-НМ-1 ТУ МО СКТБ |
1 |
|
3 |
Кронштейн К-КО-2 ТУ МО СКТБ |
1 |
|
4 |
Лента монтажная ЛМ с кнопкой ТУ 36-2599-85 |
1 |
|
5 |
Зажим ПА-1-1 ТУ 34-13-10273-88 |
4 |
|
6 |
Провод АПРН 4х- ТУ16-705.456-87 |
по проекту |
|
7 |
Втулка В ГОСТ13871-78Е |
количество на ввод см. докум. - 27 |
|
8 |
Трубка резиновая полутвердая ТУ38.105.1832-88 |
||
9 |
Втулка ВТК ГОСТ13871-78Е |
||
1. На чертеже показано устройство 4-х проводного ввода с вариантами прохода через стену 1-ой, 2-х и 4-х жил провода.
2. Допускается ввод в помещение выполнять проводом САСП без разрезания с заменой несущей жилы на вводе проводом АПРН соответствующего сечения.
3. Крепление провода ответвления на стене см. докум. - 36
4. Устройство проходов для проводов ввода см. докум. - 38
5. Схему присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 53
6. Спецификация дана на один ввод.
Четырехпроводный воздушный ввод в объекты проводами при ответвлении от ВЛ самонесущими проводами марки САСП. Стены деревянные (докум. - 25)
Поз. |
Наименование |
Кол-во |
Примечание |
1 |
Провод САСП 3х16+1х25 ТУ16.К71-120-91 |
по проекту |
|
2 |
Зажим К-НМ-1 ТУ МО СКТБ |
1 |
|
3 |
Кронштейн К-КО-2 ТУ МО СКТБ |
1 |
|
4 |
Лента монтажная ЛМ с кнопкой ТУ 36-2599-85 |
1 |
|
5 |
Зажим ПА-1-1 ТУ 34-13-10273-88 |
4 |
|
6 |
Провод АПРН 4х- ТУ16-705.456-87 |
по проекту |
|
7 |
Втулка В ГОСТ13871-78Е |
4 |
количество на ввод см. докум. - 27 |
8 |
Трубка резиновая полутвердая ТУ38.105.1832-88 |
4 |
|
9 |
Втулка ВТК ГОСТ13871-78Е |
4 |
|
10 |
Труба стальная ГОСТ 3263-75 |
4 |
|
1. На чертеже показано устройство 4-х проводного ввода с вариантами прохода через стену 1-ой, 2-х и 4-х жил провода.
2. Допускается ввод в помещение выполнять проводом САСП без разрезания с заменой несущей жилы на вводе проводом АПРН соответствующего сечения.
3. Крепление провода ответвления на стене см. докум. - 36
4. Устройство проходов для проводов ввода см. докум. - 38
5. Схему присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 53
6. Спецификация дана на один ввод.

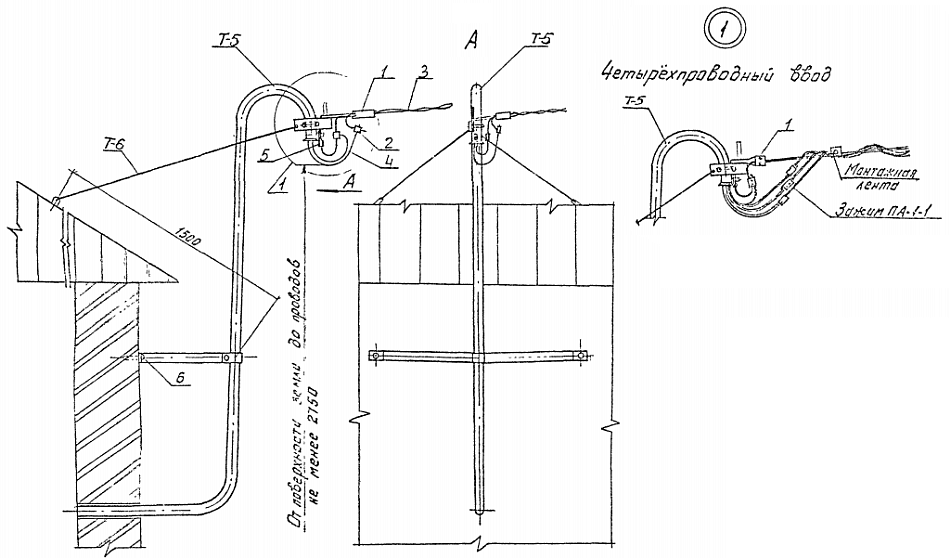

Двух- и четырехпроводные воздушные вводы в объекты через трубостойки проводами при ответвлении от ВЛ самонесущими проводами марки САП и САСП (докум. - 26)
Мар-ка, поз. |
Наименование |
Кол-во |
Примечание |
Т-5 |
Трубостойка, масса |
1 |
см. докум. - 46 |
Т-6 |
Оттяжка тросовая, масса |
2 |
см. докум. - 47 |
1 |
Зажим К-НМ-1 ТУ МО СКТБ |
1 |
|
2 |
Сжим ответвительный У687ХЛ1 ОСТ 36-69-82 |
3 |
|
3 |
Провод ответвления к вводу САП 2х10 ТУ16.К71-120-91 |
- |
по проекту |
4 |
Провод ввода АПРН 2х4 ТУ16-705.456-87 |
- |
по проекту |
5 |
Кабельный наконечник тип 16-8-5,4-АУХЛ3 ГОСТ 9581-80 |
1 |
|
6 |
Дюбель У661У3 ТУ 36-941-79 |
2 |
|
8,37 кг
1,21 1. Монтажные указания см. докум. - 12
2. Трос заземляется на опоре
Схему присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 54

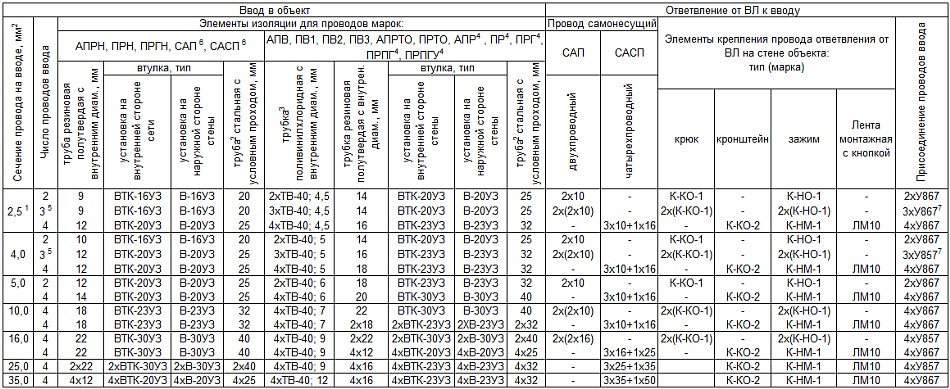

Выбор установочных изделий и материалов для устройства воздушных вводов при ответвлении от ВЛ самонесущими проводки марок САП и САСП (докум. - 27)
Перечень технических условий и стандартов на установочные изделия
Наименование |
Обозначение НТД |
Наименование |
Обозначение НТД |
|
п
|
АПРН, ПРН, ПРГН, АПРТО, ПРТО |
ТУ 16-705.456-87 |
Трубка резиновая полутвердая |
ТУ38.105.1832-88 |
АПР, ПР, ПРГ, ПРГУ, ПРПГУ |
ТУ16-К71-176-92 |
Втулка ВТК-УЗ, В-УЗ |
ГОСТ 13871-78 Е |
|
Труба стальная |
ГОСТ 3262-75 |
|||
АПВ, ПВ1, ПВ2, ПВЗ |
ГОСТ 6323-79 Е |
Крюк К-КО-1 |
||
САП, САСП |
ТУ16.К71-120-91 |
Кронштейн К-КО-2 |
||
Лента ЛМ 10 УХЛ2 |
ТУ36-2699-85 |
Зажим К-НО-1, К-НМ-1 |
||
Трубка ТВ-40 |
ГОСТ 19034-82 |
Сжим У867ХЛ1 |
OCT 36-69-82 |
|
1 Только для проводов с медной жилой.
2 Для объектов из сгораемых стеновых материалов.
3 Для защиты установочных проводов, имеющих не светостабилизированную изоляцию. Может также использоваться для этих целей обмотка изоляционной или самоклеющейся лентами.
4 Для вводов, выполняемых проводами марок АПР, ПР, ПРГ, ПРПГ сечением 2,5 и 4,0 мм кв., элементы изоляции принимать как для сечения 10,0 мм кв. (т.е. на две ступени выше). Вводы сечением 10,0 и 16,0 мм кв., указанных проводов и проводов ПРПГУ, выполнять через индивидуальные отверстия для каждого провода с соответствующим (по диаметру) набором элементов изоляции.
5 Для вводов в хозпостройки, имеющих розеточные группы и питаемых по внутриобъектным электропроводкам.
6 При выполнении вводов с сечением проводов до 6,0 мм кв. в объекты проводами марок САП и САСП без разрезания на вводе, элементы изоляции принимать как для сечения 10.0 мм кв.
7 Как правило ввод в хозпостройку выполняется без разрезания провода на вводе. В этом случае сжим не требуется.
