Способы крепления изоляторов на стенах

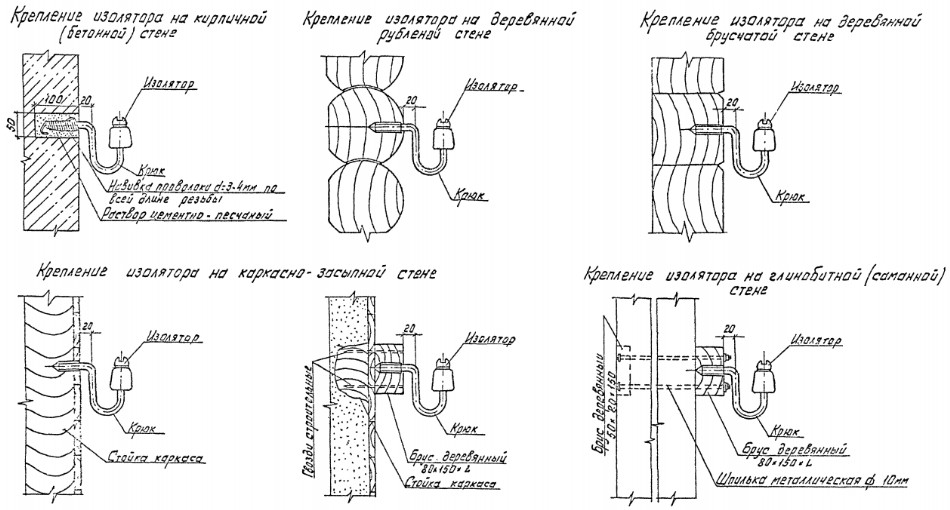

Способы крепления изоляторов для проводов ответвления от ВЛ на стенах (докум. - 36)

1. Деревянный брус на каркасно-засыпной стене закрепляется гвоздями к двум каркасам, на глинобитной стене - металлическими шпильками (см. докум. - 38). Длина бруса и металлической шпильки определяется при конкретном проектировании или по месту.
2. Крепление провода на изоляторе см. докум. - 37

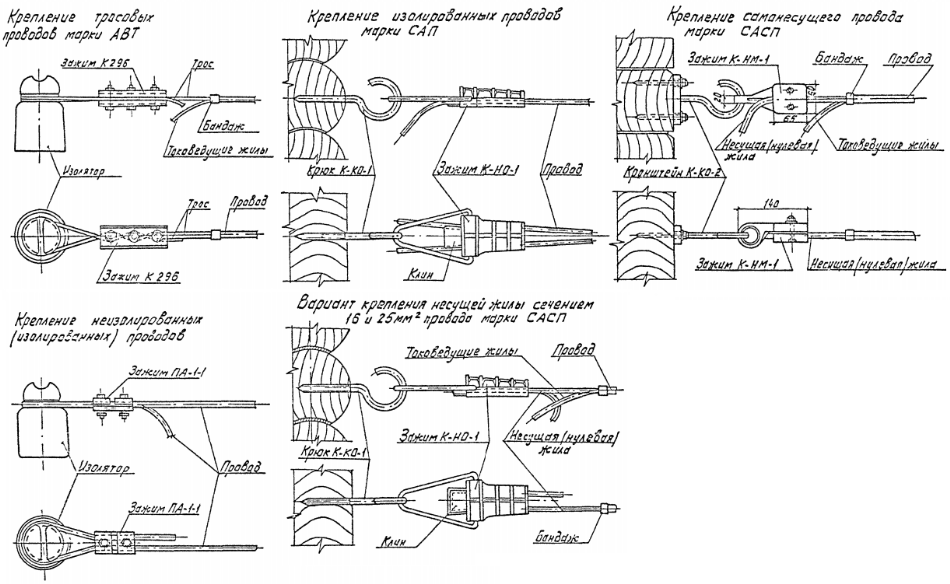

Крепление проводов ответвления от ВЛ к изоляторам зажимами (докум. - 37)

1. Допускается крепление несущей жилы проводом САСП на изоляторе с применением зажима ПА-1-1.
2. Общий вид зажима К-НО-1 и крюка К-КО-1 смотри на докум. - 41
3. Бандаж провода выполняется монтажной лентой ЛМ10 с кнопкой.
4. Допускается крепление провода на изоляторе проволочной вязкой.
5. Размеры для справок.

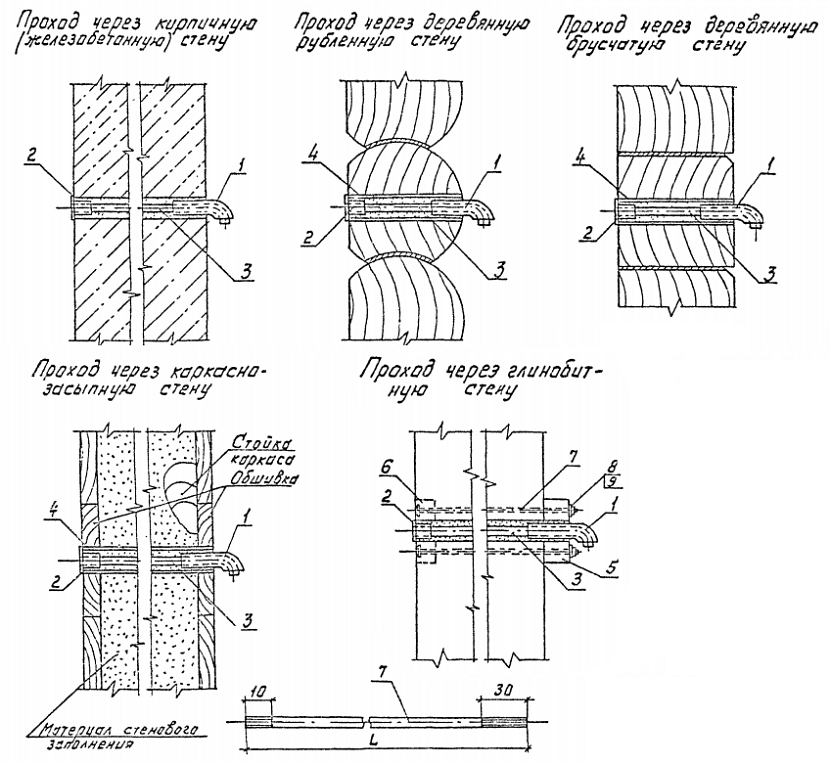

Устройство проходов для проводов ввода через стены (докум. - 38)

Обозначения:
1. Втулка типа В
2. Втулка типа ВТК
3. Трубка резиновая полутвердая
4. Труба металлическая
5. Брус деревянный 80х150хL
6. Брус деревянный 50х80х150
7. Шпилька металлическая ф 10 мм
8. Гайка М10
9. Шайба 10
1. Длина элементов п. 3, 4, 5 и 7 определяется при конкретном проектировании или по месту.
2. Пространство между элементами устройства прохода проводов ввода заполняется цементно-песчаным раствором.
3. Деревянный брус (поз. 6) устанавливается утопленным в штробе, устраиваемой внутри помещения с последующим выравниванием поверхности стены раствором.
4. До установки шпильки резьба с навернутой гайкой (короткая нарезка) раскернивается.
