Воздушные вводы через трубостойку. Марки Т-1, Т-2, Т-3, Т-4, Т-5 и Т-6



Воздушные вводы через трубостойку. Марки Т-1, Т-2, Т-3, Т-4, Т-5 и Т-6

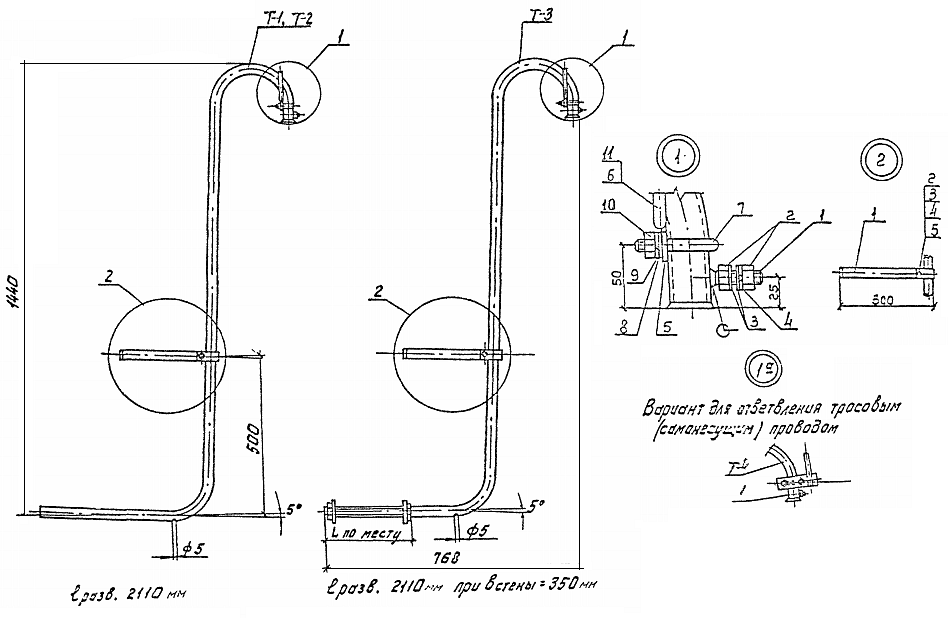

Воздушные вводы через трубостойку. Марки Т-1, Т-2, Т-3 и Т-4 (докум. - 44)

Марка или узел

Поз.

Наименование

Кол-во

Масса, кг

Примечание

Т-1...Т-4

1

Труба 25 ГОСТ 3262-75

1

4,40



Узел 1

1

Шпилька. Круг 8 ГОСТ 2590-88, L=35 мм

1

0,014

см. докум. - 45

2

Гайка М8 ГОСТ 5915-70

2

0,010



3

Шайба 8 ГОСТ 11371-78

2

0,004



4

Шайба пружинная 8 ГОСТ 6402-70

1

0,001



5

Полоса 5х40 ГОСТ 103-76, L=250 мм

1

0,40

см. докум. - 45

6

Круг 12 ГОСТ 2590-88

1

0,45

см. докум. - 45

7

Круг 10 ГОСТ 2590-88

1

0,09

см. докум. - 45

8

Шайба 10 ГОСТ 11371-78

2

0,007



9

Шайба пружинная 10 ГОСТ 6402-70

2

0,004



10

Гайка М10 ГОСТ 5915-70

2

0,023



11

Штырь. Круг 12 ГОСТ 2590-88, L=125 мм

2

0,222



12

Контргайка 25 ГОСТ 8961-75

2

0,154

только для Т-3

13

Шайба увеличенная 6х60х60

2

0,34

Узел 2

1

Хомут. Полоса 4х40 ГОСТ 103-76

1

1,323

см. докум. - 45

2

Болт М10х55 ГОСТ 7798-70

1

0,046



3

Гайка М10 ГОСТ 5915-70

1

0,012



4

Шайба 10 ГОСТ 11371-78

1

0,004



5

Шайба пружинная 10 ГОСТ 6402-70

1

0,002




Общая масса марки: Т-17,45 кг; Т-29,13 кг; Т-37,94 кг; Т-48,37 кг.
Т-4 отличается от Т-1 и Т-2 траверсой для крепления тросового самонесущего провода.
После сборки марки все металлические элементы очищаются от ржавчины и покрываются асфальтовым лаком.

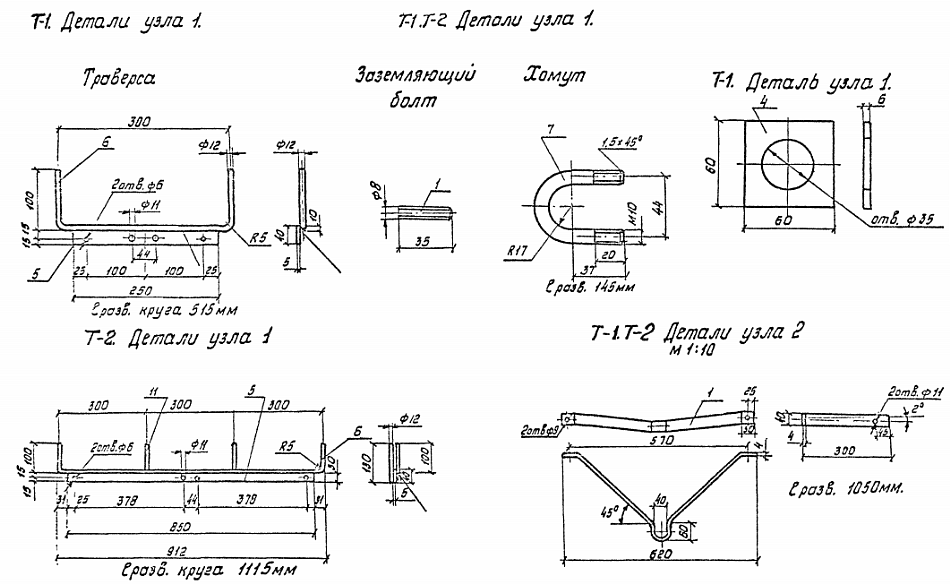

Воздушные вводы через трубостойку. Марки Т-1, Т-2. Т-3 и Т-4. Детали (докум. - 45)

Лист читать совместно с докум. - 54 и 55
Сварку производить электродом Э-46 ГОСТ 9467-75.

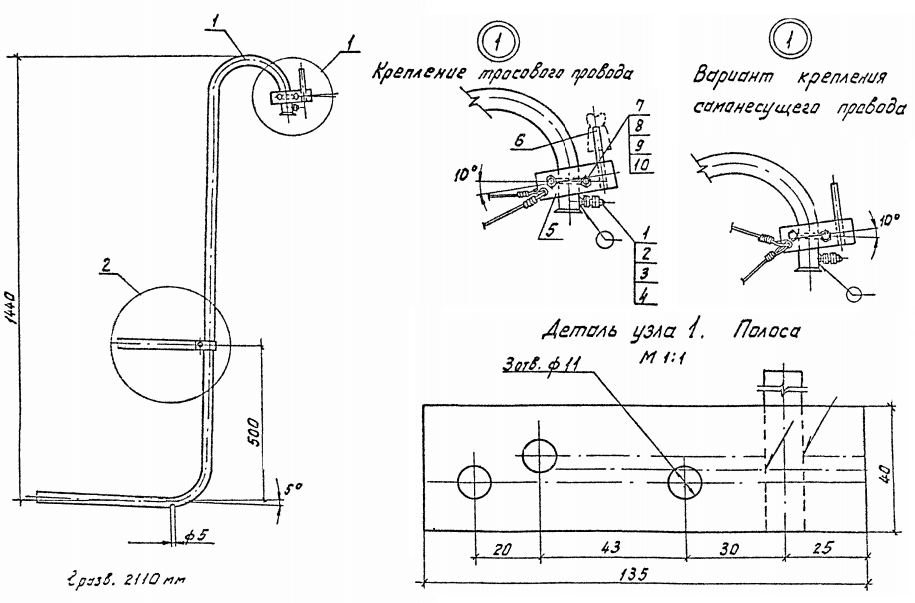

Воздушные вводы через трубостойку. Марка Т-5 и детали (докум. - 46)

Марка или узел

Поз.

Наименование

Кол-во

Масса, кг

Примечание

Т-1

1

Труба 25 ГОСТ 3262-75

1

4,40



Узел 1

1

Шпилька. Круг 8 ГОСТ 2590-88, L=35 мм

1

0,014

см. докум. - 45

2

Гайка М8 ГОСТ 5915-70

2

0,010



3

Шайба 8 ГОСТ 11371-78

2

0,004



4

Шайба пружинная 8 ГОСТ 6402-70

1

0,001



5

Полоса 5х40 ГОСТ 103-76, L=135 мм

1

0,17



6

Штырь. Круг 12 ГОСТ 2590-88 L=100 мм

1

0,089



7

Круг 10 ГОСТ 2590-88

1

0,09

см. докум. - 45

8

Шайба 10 ГОСТ 11371-78

2

0,007



9

Шайба пружинная 10 ГОСТ 6402-70

2

0,004



10

Гайка М10 ГОСТ 5915-70

2

0,023



Узел 2 для Т-1

1

Хомут. Полоса 4х40 ГОСТ 103-76

1

1,323

см. докум. - 45

2

Болт М10х55 ГОСТ 7798-70

1

0,046



3

Гайка М10 ГОСТ 5915-70

1

0,012



4

Шайба 10 ГОСТ 11371-78

1

0,004



5

Шайба пружинная 10 ГОСТ 6402-70

1

0,002



Общая масса трубостойки 9,90 кг
Указания по сборке см. п. 1 и 2 докум. - 12
Сварку производить электродом Э-46 ГОСТ 9467-75.

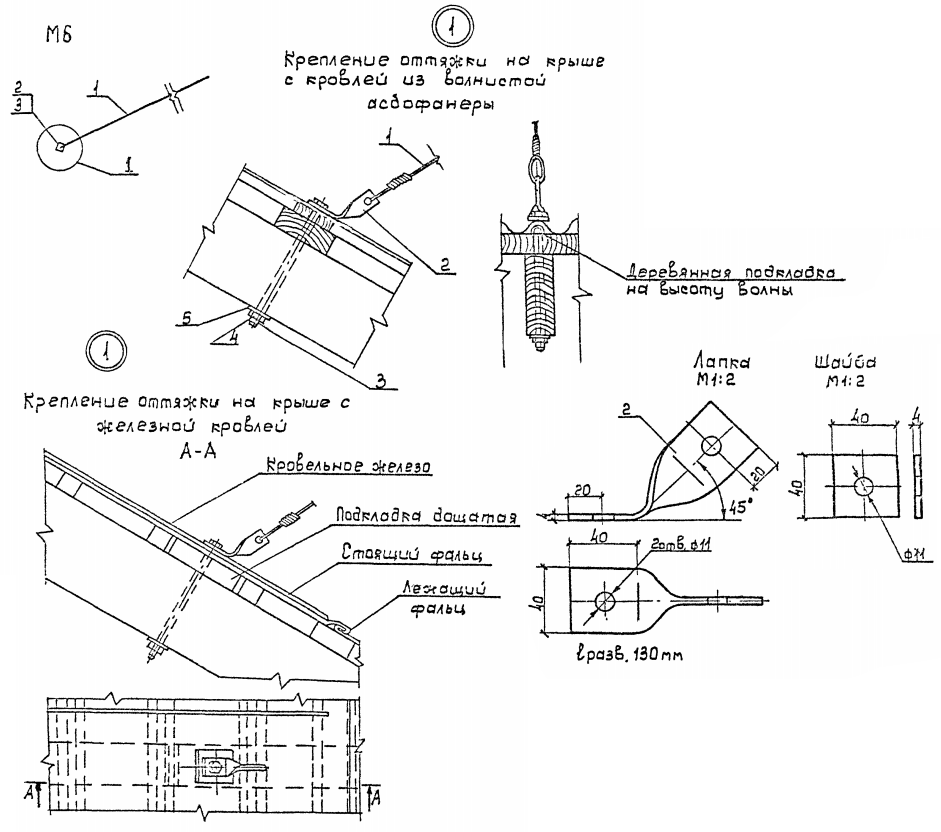

Воздушные вводы через трубостойку. Марка Т-6 и детали . Оттяжка тросовая. Крепление (докум. - 47)

Узел

Поз.

Наименование

Кол-во

Примечание

М8

1

Оттяжка. Проволока 4-24II ГОСТ 3282-74



по проекту

2

Лапка. Полоса 4х40 ГОСТ 103-76

2

0,326 кг

3

Болт М10х200 ГОСТ 7798-70

2

0,272 кг

4

Гайка М10 ГОСТ 5915-70

2

0,022 кг

5

Шайба квадратная 40х40х4

2

0,10 кг


Полоса 4х40 ГОСТ 103-76




Общая масса оттяжки 1,210 кг
Для герметизации места прохода через кровлю болта крепления лапки оттяжки перед окончательной затяжкой болта между лапкой и кровлей намотать 2-3 витка каболки или пакли, смоченной густотертым суриком.
