5.5. Выкатные выключатели

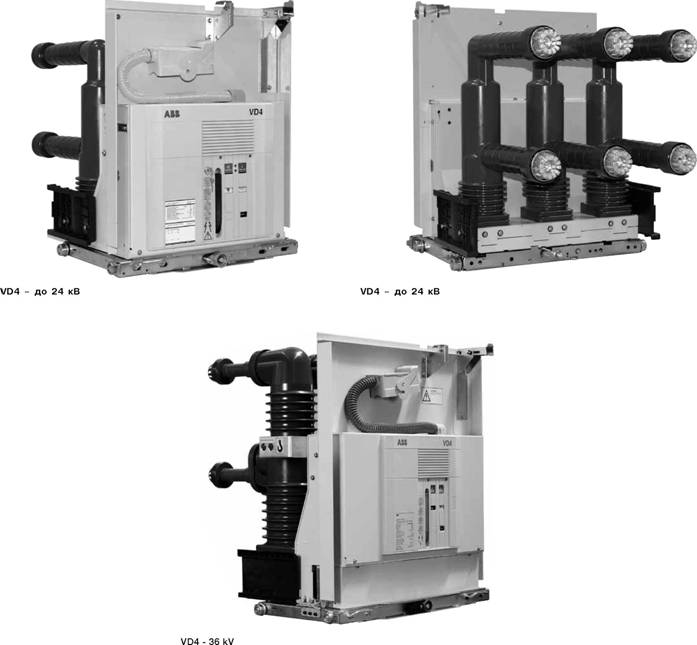

Выкатные выключатели имеются для щитов UniGear типа ZS1, модулей PowerCube (см. рис. 5а) и для щитов ZS8.4 (см. рис. 5b).
Они состоят из тележки, на которой закреплена несущая конструкция выключателя.

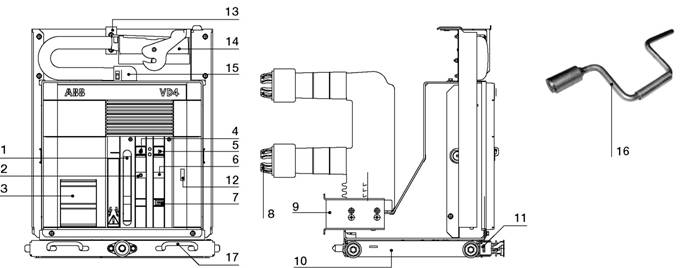

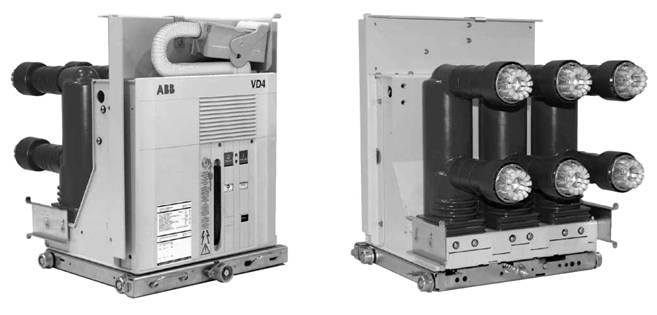

Выключатели для щитов UniGear ZS1 и модулей PowerCube (рис. 5a)
Из соединения (15) выходит кабель с разъемом (14) (вилкой) для подключения электрических управляющих принадлежностей.
В верхней части выключателя закреплены упоры для включения контактов (установлен/выдвинут), расположенных в щите.
По бокам выключателя закреплены спуски (9) для привода в действие задвижек для изоляции контактов среднего напряжения корпуса или щита. На передней части тележки выключателя установлена балка с ручками (17) для зацепления выключателя с целью выполнения вкатывания и выкатывания при помощи специального рычага управления (16).
Выключатель укомплектован размыкающими контактами (8).
Выкатной выключатель комплектуется специальными блоками на передней балке, которые обеспечивают установку на соответствующих креплениях щита. Блоки могут приводиться в действие ручками только при полной опоре тележки о балку.
Приводной рычаг (16) должен быть вставлен до конца (см. также пар. 7.5.). Блокировка предотвращает движение тележки по корпусу или фиксированной части щита, когда выключатель заземления замкнут. Другая блокировка предотвращает вкатывание и выкатывание при замкнутом выключателе. При нахождении тележки в промежуточном положении между выдвинутым и вкаченным, дополнительная блокировка предотвращает замыкание выключателя (как механическое, так и электрическое). На тележку может быть также установлен блокировочный магнит, который, если он не возбужден, предотвращает вкатывание тележки. По заказу поставляется взаимоблокировка, предотвращающая установку выключателя при открытой двери, а также открытие двери при замкнутом выключателе.
Обозначения
Рычаг для ручного взведения замыкающих пружин
Сигнализация разомкнутого/замкнутого выключателя
Табличка с характеристиками
Кнопка размыкания
Кнопка замыкания
Сигнализация взведенных/невзведенных замыкающих пружин
Счетчик операций
Разъединяющие контакты
9 Спуск для привода в действие задвижек щита
Тележка
Блокировки для зацепления фиксированной части
Механическое исключающее устройство расцепителя минимального напряжения (по заказу)
Упоры для привода в действие контактов, расположенных в корпусе
Разъем (вилка)
Соединение для кабельной проводки
Рычаг управления вкатыванием/выкатыванием выключателя
Ручки приведения в действие блокировок (11).

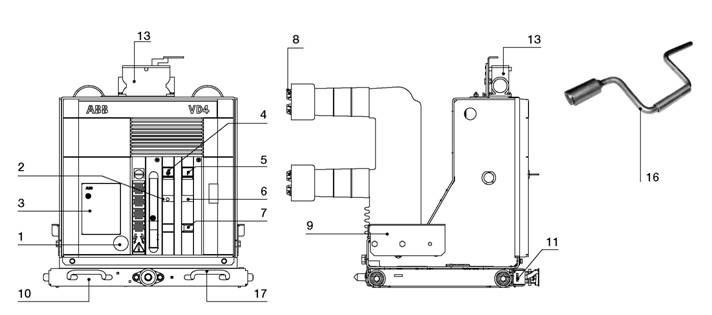

Выключатели для щитов ZS8.4 (рис. 5b)
В розетку (13) вставляется разъем (вилка), находящийся в щите.
По бокам выключателя закреплены спуски (9) для привода в действие задвижек для изоляции контактов среднего напряжения щита.
На передней части тележки выключателя установлена балка с ручками (17) для зацепления выключателя с целью выполнения вкатывания и выкатывания при помощи специального рычага управления (16). Выключатель укомплектован размыкающими контактами (8).
Выкатной выключатель комплектуется специальными блокировками, описанными ниже (см. рис. 5c - 5d).

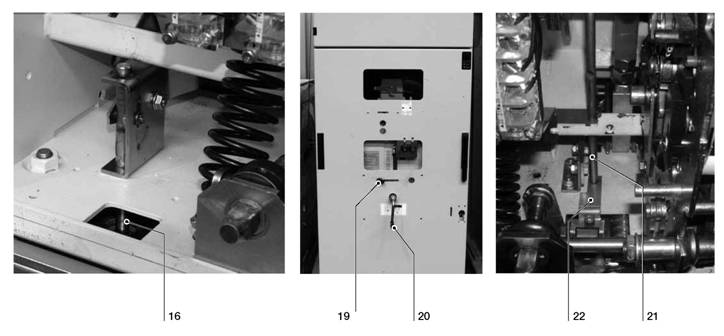

1) Предотвращение движения при замкнутом выключателе
При замкнутом выключателе щуп (16 - рис. 5с) предотвращает движение задвижки (19 - рис. 5с), следовательно, установку рычага (20 - рис. 5с) для перемещения прибора.
Предотвращение движения при разомкнутой розетке и вилке
Когда вилка не вставлена в розетку (13), шток (21 - рис.
5с) предотвращает подъем пластинки (22 - рис. 5с) и движение прибора.

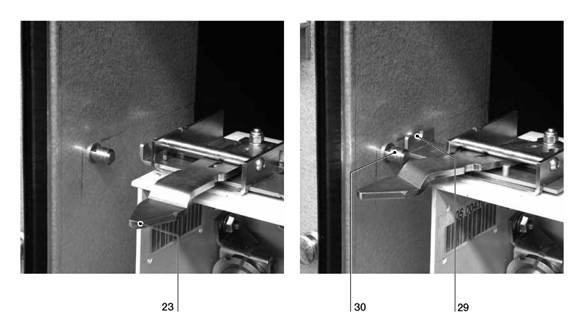

Предотвращение закрытия двери щита при отключенной розетке и вилке (*)
Когда вилка не вставлена в розетку (13), щуп (23 - рис.
5d) предотвращает закрытие двери.
Предотвращение выкатывания выключателя при подключенной розетке и вилке (*)
Когда вилка вставлена в розетку (13), ригель (29 - рис.
5d) нажимает на штифт (30 - рис. 5d), предотвращая выкатывание прибора из щита.
Обозначения
Гнездо рычага для ручного взведения замыкающих пружин (*)
Сигнализация разомкнутого/замкнутого выключателя
Табличка с характеристиками
Кнопка размыкания
Кнопка замыкания
Сигнализация взведенных/невзведенных замыкающих пружин
Счетчик операций
Разъединяющие контакты 9 Спуск для привода в действие задвижек щита
Тележка
Блокировки для зацепления фиксированной части 13 Разъем (вилка)
Рычаг управления вкатыванием/выкатыванием выключателя (для выключателей VD4/ZS8 Preussen Elektra EON предусматривается специальная версия)
Ручки приведения в действие блокировок (11)
(*) Только версия VD4/ZS8 Preussen - Elektra EON
Рис.5c
Рис.5d

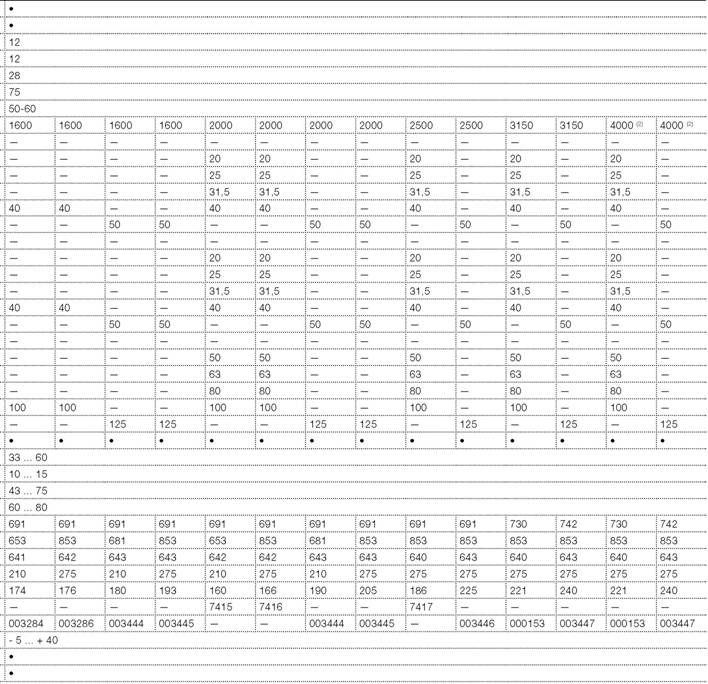

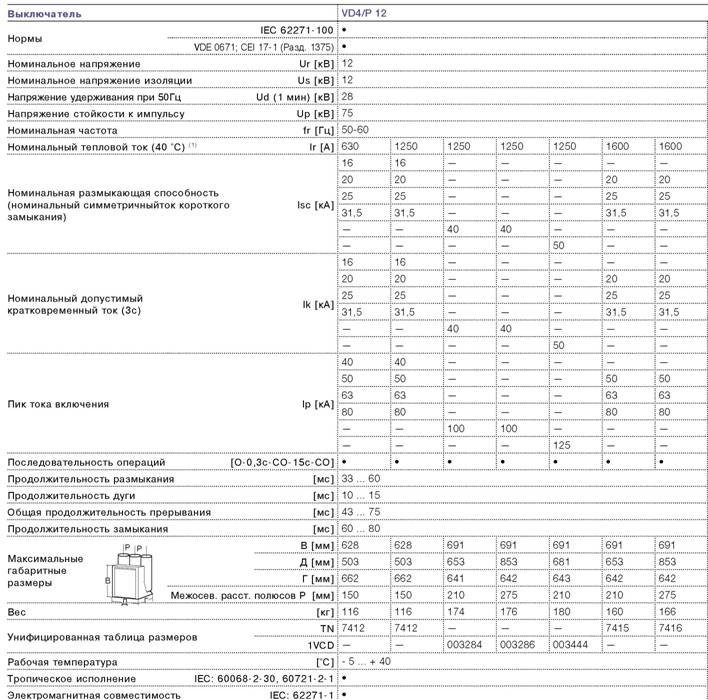

Общие характеристики выкатных выключателей для щитов UniGear ZS1 (12 кВ)
(1) Номинальный гарантированный ток с выключателем, установленным в щите UniGear ZS1 и с температурой окружающей среды 40 °C
4000 A с принудительной вентиляцией, поставляется по заказу.

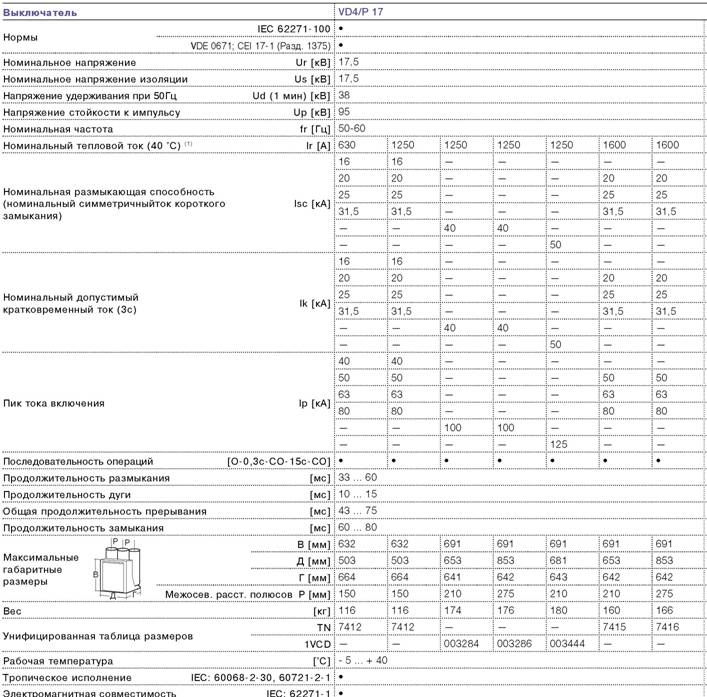

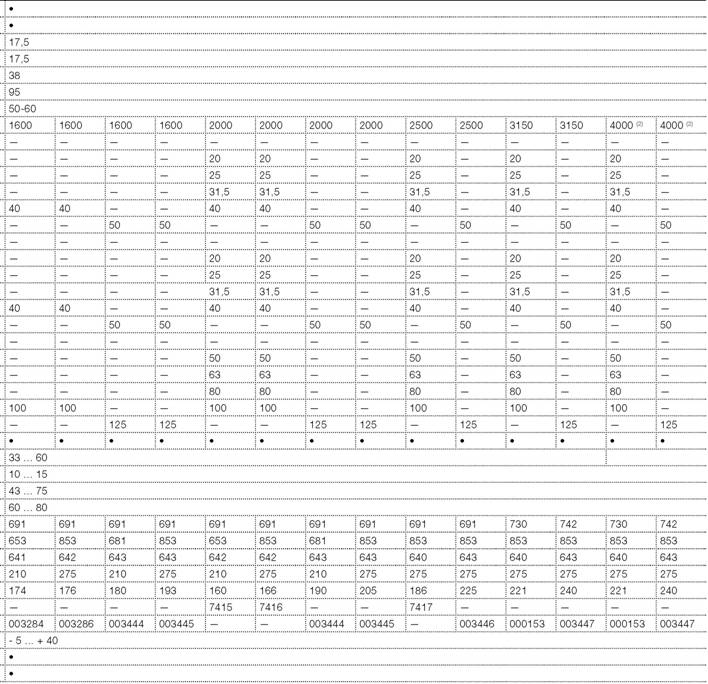

Общие характеристики выкатных выключателей для щитов UniGear ZS1 (17,5 кВ)
Номинальный гарантированный ток с выключателем, установленным в щите UniGear ZS1 и с температурой окружающей среды 40 °C
4000 A с принудительной вентиляцией, поставляется по заказу.

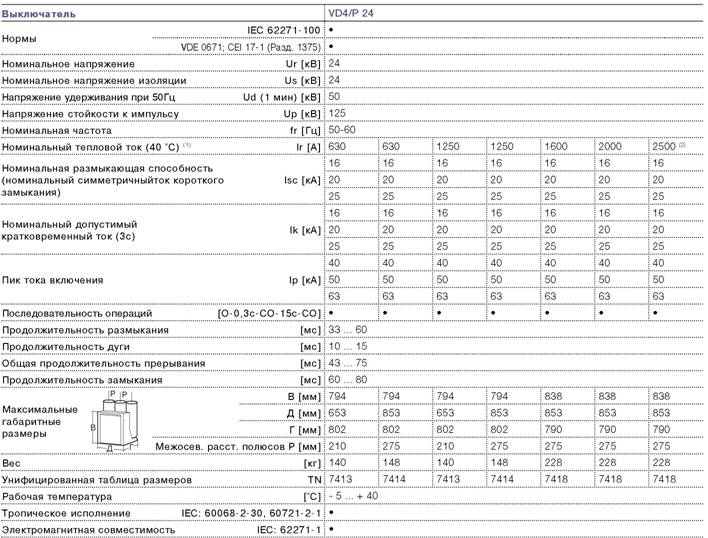

Общие характеристики выкатных выключателей для щитов UniGear ZS1 (24 кВ)
Номинальный гарантированный ток с выключателем, установленным в щите UniGear ZS1 и с температурой окружающей среды 40 °C
2300 А Номинальный ток гарантирован при естественной вентиляции; 2500 А Номинальный ток гарантирован при принудительной вентиляции.
(*) Обращайтесь в компанию АВВ.

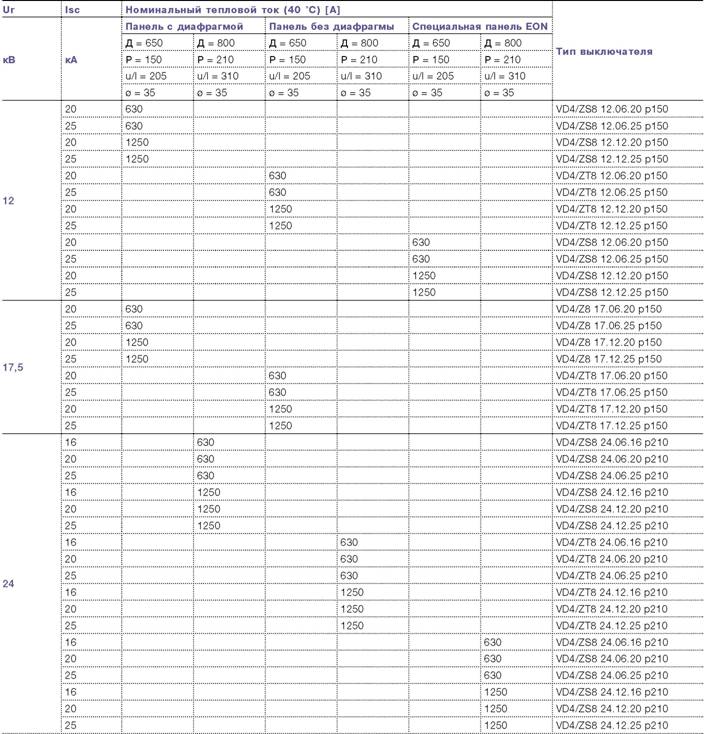

Общие характеристики выкатных выключателей для щитов UniGear ZS2 и ячеек PowerCube (36 кВ)
5.5.2. Имеющиеся типы выкатных выключателей для щитов UniGear ZS1
Выкатной выключатель VD4 (12 кВ)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | ||||
кВ | кА | Д=650 | Д=800 | Д=1000 | Д=1000 | Д=1000 | |
Р=150 | Р=210 | Р=275 | Р=275 | Р=275 | |||
u/l=205 | u/l=310 | u/l=310 | u/l=310 | u/l=310 | |||
0=35 | 0=79 | 0=79 | 0=109 | 0=109 | |||
12 | 16 | 630 | VD4/P 12.06.16 p150 | ||||
20 | 630 | VD4/P 12.06.20 p150 | |||||
25 | 630 | VD4/P 12.06.25 p150 | |||||
31,5 | 630 | VD4/P 12.06.32 p150 | |||||
16 | 1250 | VD4/P 12.12.16 p150 | |||||
20 | 1250 | VD4/P 12.12.20 p150 | |||||
25 | 1250 | VD4/P 12.12.25 p150 | |||||
31,5 | 1250 | VD4/P 12.12.32 p150 | |||||
40 | 1250 | VD4/P 12.12.40 p210 | |||||
50 | 1250 | VD4/P 12.12.50 p210 | |||||
20 | 1600 | VD4/P 12.16.20 p210 | |||||
25 | 1600 | VD4/P 12.16.25 p210 | |||||
31,5 | 1600 | VD4/P 12.16.32 p210 | |||||
40 | 1600 | VD4/P 12.16.40 p210 | |||||
50 | 1600 | VD4/P 12.16.50 p210 | |||||
20 | 2000 | VD4/P 12.20.20 p210 | |||||
25 | 2000 | VD4/P 12.20.25 p210 | |||||
31,5 | 2000 | VD4/P 12.20.32 p210 | |||||
40 | 2000 | VD4/P 12.20.40 p210 | |||||
50 | 2000 | VD4/P 12.20.50 p210 | |||||
40 | 1250 | VD4/P 12.12.40 p275 | |||||
20 | 1600 | VD4/P 12.16.20 p275 | |||||
25 | 1600 | VD4/P 12.16.25 p275 | |||||
31,5 | 1600 | VD4/P 12.16.32 p275 | |||||
40 | 1600 | VD4/P 12.16.40 p275 | |||||
50 | 1600 | VD4/P 12.16.50 p275 | |||||
20 | 2000 | VD4/P 12.20.20 p275 | |||||
25 | 2000 | VD4/P 12.20.25 p275 | |||||
31,5 | 2000 | VD4/P 12.20.32 p275 | |||||
40 | 2000 | VD4/P 12.20.40 p275 | |||||
50 | 2000 | VD4/P 12.20.50 p275 | |||||
20 | 2500 | VD4/P 12.25.20 p275 | |||||
25 | 2500 | VD4/P 12.25.25 p275 | |||||
31,5 | 2500 | VD4/P 12.25.32 p275 | |||||
40 | 2500 | VD4/P 12.25.40 p275 | |||||
50 | 2500 | VD4/P 12.25.50 p275 | |||||
20 | 3150 | VD4/P 12.32.20 p275 | |||||
25 | 3150 | VD4/P 12.32.25 p275 | |||||
31,5 | 3150 | VD4/P 12.32.32 p275 | |||||
40 | 3150 | VD4/P 12.32.40 p275 | |||||
50 | 3150 | VD4/P 12.32.50 p275 | |||||
20 | 4000 | VD4/P 12.40.20 p275 | |||||
25 | 4000 | VD4/P 12.40.25 p275 | |||||
31,5 | 4000 | VD4/P 12.40.32 p275 | |||||
40 | 4000 | VD4/P 12.40.40 p275 | |||||
50 | 4000 | VD4/P 12.40.50 p275 |
Д = ширина выключателя
Р = горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов
Выкатной выключатель VD4 (17,5 кВ)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | ||||
кВ | кА | Д=650 | Д=800 | Д=1000 | Д=1000 | Д=1000 | |
Р=150 | Р=210 | Р=275 | Р=275 | Р=275 | |||
u/l=205 | u/l=310 | u/l=310 | u/l=310 | u/l=310 | |||
0=35 | 0=79 | 0=79 | 0=109 | 0=109 | |||
17,5 | 16 | 630 | VD4/P 17.06.16 p150 | ||||
20 | 630 | VD4/P 17.06.20 p150 | |||||
25 | 630 | VD4/P 17.06.25 p150 | |||||
31,5 | 630 | VD4/P 17.06.32 p150 | |||||
16 | 1250 | VD4/P 17.12.16 p150 | |||||
20 | 1250 | VD4/P 17.12.20 p150 | |||||
25 | 1250 | VD4/P 17.12.25 p150 | |||||
31,5 | 1250 | VD4/P 17.12.32 p150 | |||||
40 | 1250 | VD4/P 17.12.40 p210 | |||||
50 | 1250 | VD4/P 17.12.50 p210 | |||||
20 | 1600 | VD4/P 17.16.20 p210 | |||||
25 | 1600 | VD4/P 17.16.25 p210 | |||||
31,5 | 1600 | VD4/P 17.16.32 p210 | |||||
40 | 1600 | VD4/P 17.16.40 p210 | |||||
50 | 1600 | VD4/P 17.16.50 p210 | |||||
20 | 2000 | VD4/P 17.20.20 p210 | |||||
25 | 2000 | VD4/P 17.20.25 p210 | |||||
31,5 | 2000 | VD4/P 17.20.32 p210 | |||||
40 | 2000 | VD4/P 17.20.40 p210 | |||||
50 | 2000 | VD4/P 17.20.50 p210 | |||||
40 | 1250 | VD4/P 17.12.40 p275 | |||||
20 | 1600 | VD4/P 17.16.20 p275 | |||||
25 | 1600 | VD4/P 17.16.25 p275 | |||||
31,5 | 1600 | VD4/P 17.16.32 p275 | |||||
40 | 1600 | VD4/P 17.16.40 p275 | |||||
50 | 1600 | VD4/P 17.16.50 p275 | |||||
20 | 2000 | VD4/P 17.20.20 p275 | |||||
25 | 2000 | VD4/P 17.20.25 p275 | |||||
31,5 | 2000 | VD4/P 17.20.32 p275 | |||||
40 | 2000 | VD4/P 17.20.40 p275 | |||||
50 | 2000 | VD4/P 17.20.50 p275 | |||||
20 | 2500 | VD4/P 17.25.20 p275 | |||||
25 | 2500 | VD4/P 17.25.25 p275 | |||||
31,5 | 2500 | VD4/P 17.25.32 p275 | |||||
40 | 2500 | VD4/P 17.25.40 p275 | |||||
50 | 2500 | VD4/P 17.25.50 p275 | |||||
20 | 3150 | VD4/P 17.32.20 p275 | |||||
25 | 3150 | VD4/P 17.32.25 p275 | |||||
31,5 | 3150 | VD4/P 17.32.32 p275 | |||||
40 | 3150 | VD4/P 17.32.40 p275 | |||||
50 | 3150 | VD4/P 17.32.50 p275 | |||||
20 | 4000 | VD4/P 17.40.20 p275 | |||||
25 | 4000 | VD4/P 17.40.25 p275 | |||||
31,5 | 4000 | VD4/P 17.40.32 p275 | |||||
40 | 4000 | VD4/P 17.40.40 p275 | |||||
50 | 4000 | VD4/P 17.40.50 p275 |
Д = ширина выключателя
Р = горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов
Выкатной выключатель VD4 (24 кВ)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | ||
кВ | кА | Д=800 | Д=1000 | Д=1000 | |
Р=210 | Р=275 | Р=275 | |||
u/l=310 | u/l=310 | u/l=310 | |||
0=79 | 0=79 | 0=109 | |||
24 | 16 | 630 | VD4/P 24.06.16 p210 | ||
20 | 630 | VD4/P 24.06.20 p210 | |||
25 | 630 | VD4/P 24.06.25 p210 | |||
16 | 1250 | VD4/P 24.12.16 p210 | |||
20 | 1250 | VD4/P 24.12.20 p210 | |||
25 | 1250 | VD4/P 24.12.25 p210 | |||
16 | 630 | VD4/P 24.06.16 p275 | |||
20 | 630 | VD4/P 24.06.20 p275 | |||
25 | 630 | VD4/P 24.06.25 p275 | |||
16 | 1250 | VD4/P 24.12.16 p275 | |||
20 | 1250 | VD4/P 24.12.20 p275 | |||
25 | 1250 | VD4/P 24.12.25 p275 | |||
16 | 1600 | VD4/P 24.16.16 p275 | |||
20 | 1600 | VD4/P 24.16.20 p275 | |||
25 | 1600 | VD4/P 24.16.25 p275 | |||
16 | 2000 | VD4/P 24.20.16 p275 | |||
20 | 2000 | VD4/P 24.20.20 p275 | |||
25 | 2000 | VD4/P 24.20.25 p275 | |||
16 | 2300 | VD4/P 24.25.16 p275 | |||
20 | 2300 | VD4/P 24.25.20 p275 | |||
25 | 2300 | VD4/P 24.25.25 p275 |
Д = ширина выключателя
P = горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов

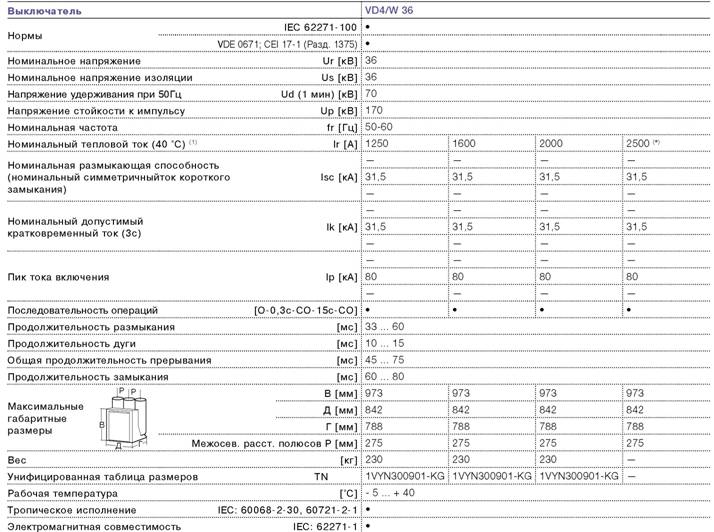

Выкатной выключатель VD4 (36 кВ)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | |||
кВ | кА | Тип полюса | ||||
В=951 | ||||||
Д=788 | ||||||
u/l=380 | ||||||
0=399 | 0=399 | 0=399 | 0=399 | |||
Р=275 | Р=275 | Р=275 | Р=275 | |||
Г=778 | Г=778 | Г=778 | Г=778 | |||
36 | 31,5 | ...1250 A | VD4/W 36.12.32 p275 | |||
1600 A | VD4/W 36.16.32 p275 | |||||
2000 A | VD4/W 36.20.32 p275 | |||||
2500 A <*> | VD4/W 36.25.32 p275 |
В = высота выключателя
Д = ширина выключателя
u/l = расстояние между верхним и нижним терминалом
0 = Диаметр разъединяющих контактов
P = горизонтальное межосевое расстояние полюсов
Г = глубина выключателя
(*) = Обращайтесь в компанию АВВ.
5.5.3. Серийная комплектация выкатных выключателей для щитов UniGear ZS1
Базовые версии выкатных выключателей - трехполюсные,
оборудованные следующим:
механизм ручного управления типа EL
механическое сигнальное устройство взведенных/ невзведенных замыкающих пружин
механическое сигнальное устройство разомкнутого/ замкнутого состояния выключателя
кнопка замыкания
кнопка размыкания
счетчик операций
комплект из десяти вспомогательных контактов разомкнутого/замкнутого состояния выключателя
Примечание: вместе с группой из десяти серийно поставляемых вспомогательных контактов и максимальным количеством электрических принадлежностей поставляются три замыкающих контакта (сигнализация разомкнутого выключателя) и четыре размыкающих контакта (сигнал замкнутого выключателя).
рычаг для ручного взведения замыкающих пружин
разъединяющие контакты
провод с разъемом (только вилка) для вспомогательных цепей с упорным штифтом, не позволяющим подключение вилки к розетке, если номинальный ток выключателя отличается от номинального тока панели
рычаг выкатывания/вкатывания (количество должно определяться в зависимости от числа заказанных приборов)
блокировочный электромагнит в тележке. Предотвращает установку выключателя в панель с неподключенными вспомогательными цепями (вилка не вставлена в розетку).

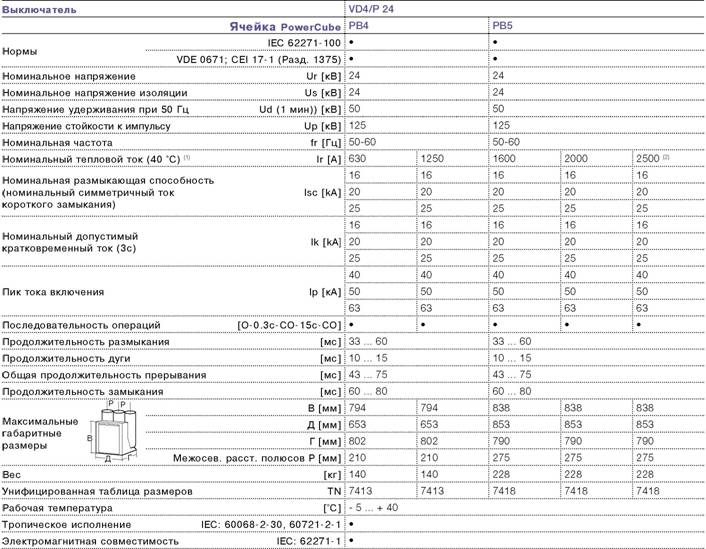

5.5.4. Общие характеристики выкатных выключателей для модулей PowerCube

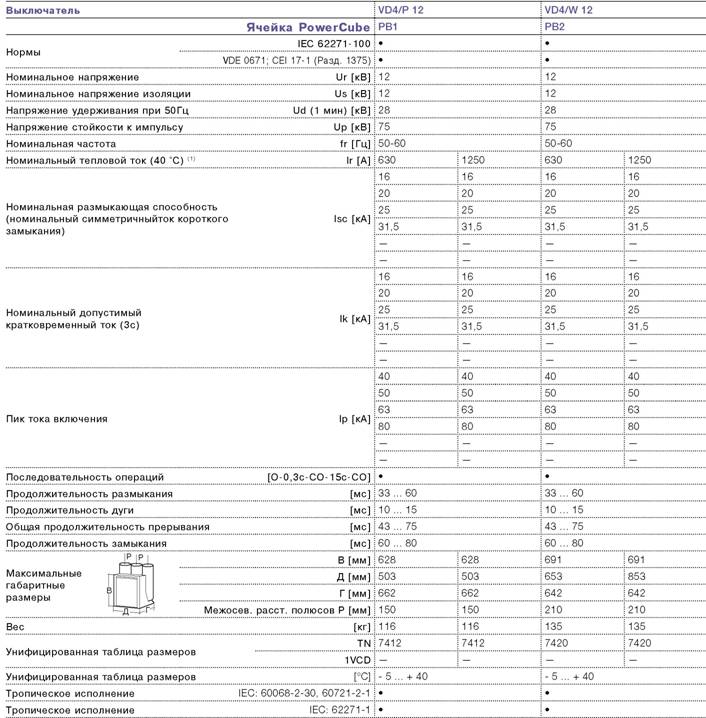

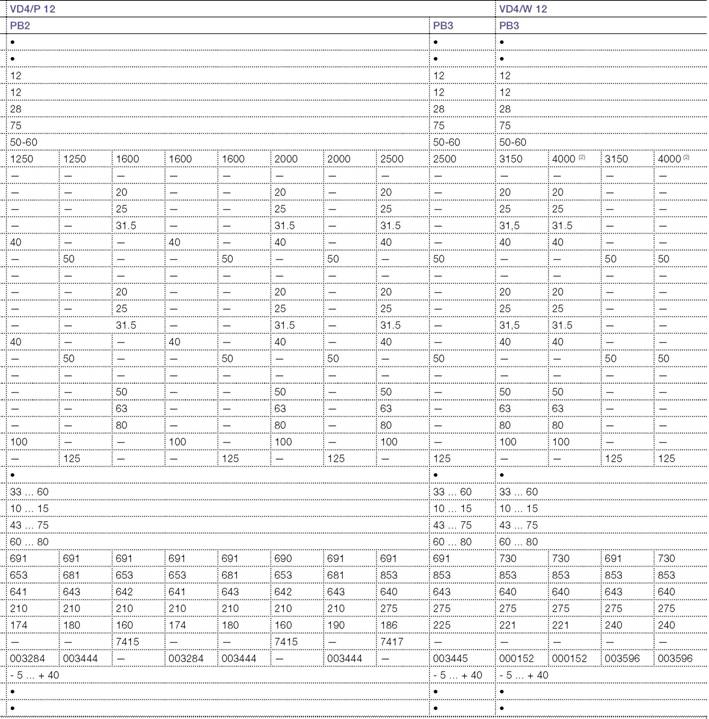

Общие характеристики выкатных выключателей для модулей PowerCube (12 кВ)
Номинальный гарантированный ток с выключателем, установленным в корпусе PowerCube и с температурой окружающей среды 40 °C
3600 А и 4000 А поставляются с принудительной вентиляцией в корпусе PowerCube.

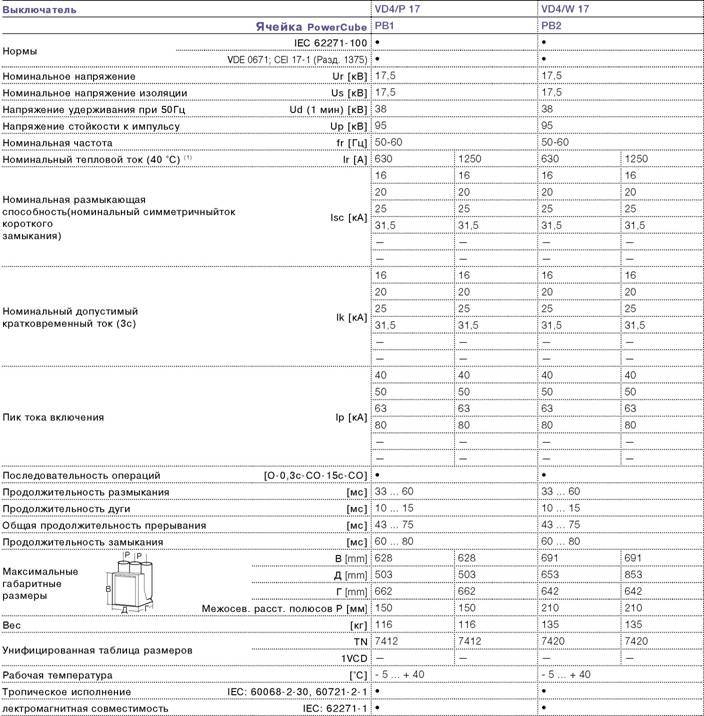

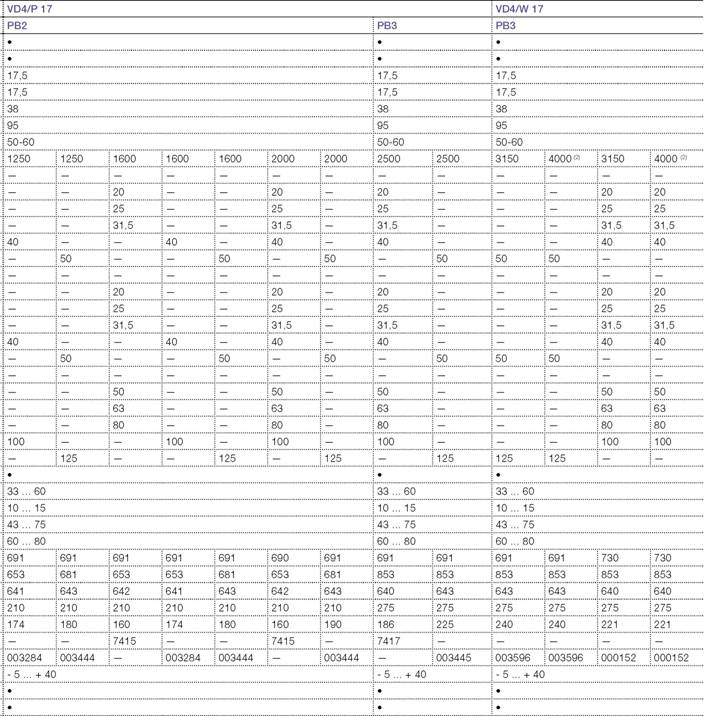

Общие характеристики выкатных выключателей для модулей PowerCube (17,5 кВ)
Номинальный гарантированный ток с выключателем, установленным в корпусе PowerCube и с температурой окружающей среды 40 °C
3600 А и 4000 А поставляются с принудительной вентиляцией в корпусе PowerCube
Общие характеристики выкатных выключателей для модулей PowerCube (17,5 кВ)
Номинальный гарантированный ток с выключателем, установленным в корпусе PowerCube и с температурой окружающей среды 40 °C
2300 А Номинальный непрерывный ток гарантирован при естественной вентиляции; 2500 А Номинальный непрерывный ток гарантирован при принудительной вентиляции.
5.5.5. Имеющиеся типы выкатных выключателей для модулей PowerCube Выкатной выключатель VD4 (12 кВ)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | ||||
кВ | кА | Д=650 | Д=800 | Д=1000 | Д=1000 | Д=1000 | |
Р=150 | Р=210 | Р=275 | Р=275 | Р=275 | |||
u/l=205 | u/l=310 | u/l=310 | u/l=310 | u/l=310 | |||
0=35 | 0=79 | 0=79 | 0=109 | 0=109 | |||
12 | 16 | 630 | VD4/P 12.06.16 p150 | ||||
20 | 630 | VD4/P 12.06.20 p150 | |||||
25 | 630 | VD4/P 12.06.25 p150 | |||||
31,5 | 630 | VD4/P 12.06.32 p150 | |||||
16 | 1250 | VD4/P 12.12.16 p150 | |||||
20 | 1250 | VD4/P 12.12.20 p150 | |||||
25 | 1250 | VD4/P 12.12.25 p150 | |||||
31,5 | 1250 | VD4/P 12.12.32 p150 | |||||
16 | 630 | VD4/W 12.06.16 p210 | |||||
20 | 630 | VD4/W 12.06.20 p210 | |||||
25 | 630 | VD4/W 12.06.25 p210 | |||||
31,5 | 630 | VD4/W 12.06.32 p210 | |||||
16 | 1250 | VD4/W 12.12.16 p210 | |||||
20 | 1250 | VD4/W 12.12.20 p210 | |||||
25 | 1250 | VD4/W 12.12.25 p210 | |||||
31,5 | 1250 | VD4/W 12.12.32 p210 | |||||
40 | 1250 | VD4/P 12.12.40 p210 | |||||
50 | 1250 | VD4/P 12.12.50 p210 | |||||
20 | 1600 | VD4/P 12.16.20 p210 | |||||
25 | 1600 | VD4/P 12.16.25 p210 | |||||
31,5 | 1600 | VD4/P 12.16.32 p210 | |||||
40 | 1600 | VD4/P 12.16.40 p210 | |||||
50 | 1600 | VD4/P 12.16.50 p210 | |||||
20 | 2000 | VD4/P 12.20.20 p210 | |||||
25 | 2000 | VD4/P 12.20.25 p210 | |||||
31,5 | 2000 | VD4/P 12.20.32 p210 | |||||
40 | 2000 | VD4/P 12.20.40 p210 | |||||
50 | 2000 | VD4/P 12.20.50 p210 | |||||
20 | 2500 | VD4/P 12.25.20 p275 | |||||
25 | 2500 | VD4/P 12.25.25 p275 | |||||
31,5 | 2500 | VD4/P 12.25.32 p275 | |||||
40 | 2500 | VD4/P 12.25.40 p275 | |||||
50 | 2500 | VD4/P 12.25.50 p275 | |||||
20 | 3150 | VD4/W 12.32.20 p275 | |||||
25 | 3150 | VD4/W 12.32.25 p275 | |||||
31,5 | 3150 | VD4/W 12.32.32 p275 | |||||
40 | 3150 | VD4/W 12.32.40 p275 | |||||
50 | 3150 | VD4/W 12.32.50 p275 | |||||
20 | 4000 | VD4/W 12.40.20 p275 | |||||
25 | 4000 | VD4/W 12.40.25 p275 | |||||
31,5 | 4000 | VD4/W 12.40.32 p275 | |||||
40 | 4000 | VD4/W 12.40.40 p275 | |||||
50 | 4000 | VD4/W 12.40.50 p275 |
Д = ширина выключателя
Р = горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов
Выкатной выключатель VD4 (17,5 кВ)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | ||||
кВ | кА | Д=650 | Д=800 | Д=1000 | Д=1000 | Д=1000 | |
Р=150 | Р=210 | Р=275 | Р=275 | Р=275 | |||
u/l=205 | u/l=310 | u/l=310 | u/l=310 | u/l=310 | |||
0=35 | 0=79 | 0=79 | 0=109 | 0=109 | |||
17,5 | 16 | 630 | VD4/P 17.06.16 p150 | ||||
20 | 630 | VD4/P 17.06.20 p150 | |||||
25 | 630 | VD4/P 17.06.25 p150 | |||||
31,5 | 630 | VD4/P 17.06.32 p150 | |||||
16 | 1250 | VD4/P 17.12.16 p150 | |||||
20 | 1250 | VD4/P 17.12.20 p150 | |||||
25 | 1250 | VD4/P 17.12.25 p150 | |||||
31,5 | 1250 | VD4/P 17.12.32 p150 | |||||
16 | 630 | VD4/W 17.06.16 p210 | |||||
20 | 630 | VD4/W 17.06.20 p210 | |||||
25 | 630 | VD4/W 17.06.25 p210 | |||||
31,5 | 630 | VD4/W 17.06.32 p210 | |||||
16 | 1250 | VD4/W 17.12.16 p210 | |||||
20 | 1250 | VD4/W 17.12.20 p210 | |||||
25 | 1250 | VD4/W 17.12.25 p210 | |||||
31,5 | 1250 | VD4/W 17.12.32 p210 | |||||
40 | 1250 | VD4/P 17.12.40 p210 | |||||
50 | 1250 | VD4/P 17.12.50 p210 | |||||
20 | 1600 | VD4/P 17.16.20 p210 | |||||
25 | 1600 | VD4/P 17.16.25 p210 | |||||
31,5 | 1600 | VD4/P 17.16.32 p210 | |||||
40 | 1600 | VD4/P 17.16.40 p210 | |||||
50 | 1600 | VD4/P 17.16.50 p210 | |||||
20 | 2000 | VD4/P 17.20.20 p210 | |||||
25 | 2000 | VD4/P 17.20.25 p210 | |||||
31,5 | 2000 | VD4/P 17.20.32 p210 | |||||
40 | 2000 | VD4/P 17.20.40 p210 | |||||
50 | 2000 | VD4/P 17.20.50 p210 | |||||
20 | 2500 | VD4/P 17.25.20 p275 | |||||
25 | 2500 | VD4/P 17.25.25 p275 | |||||
31,5 | 2500 | VD4/P 17.25.32 p275 | |||||
40 | 2500 | VD4/P 17.25.40 p275 | |||||
50 | 2500 | VD4/P 17.25.50 p275 | |||||
20 | 3150 | VD4/W 17.32.20 p275 | |||||
25 | 3150 | VD4/W 17.32.25 p275 | |||||
31,5 | 3150 | VD4/W 17.32.32 p275 | |||||
40 | 3150 | VD4/W 17.32.40 p275 | |||||
50 | 3150 | VD4/W 17.32.50 p275 | |||||
20 | 4000 | VD4/W 17.40.20 p275 | |||||
25 | 4000 | VD4/W 17.40.25 p275 | |||||
31,5 | 4000 | VD4/W 17.40.32 p275 | |||||
40 | 4000 | VD4/W 17.40.40 p275 | |||||
50 | 4000 | VD4/W 17.40.50 p275 |
Д = ширина выключателя
Р = горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов
Выкатной выключатель VD4 (24 кВ)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | Тип выключателя | |
кВ | кА | Д=800 | Д=1000 | |
Р=210 | Р=275 | |||
u/l=310 | u/l=310 | |||
0=35 | 0=79 | |||
24 | 16 | 630 | VD4/P 24.06.16 p210 | |
20 | 630 | VD4/P 24.06.20 p210 | ||
25 | 630 | VD4/P 24.06.25 p210 | ||
16 | 1250 | VD4/P 24.12.16 p210 | ||
20 | 1250 | VD4/P 24.12.20 p210 | ||
25 | 1250 | VD4/P 24.12.25 p210 | ||
16 | 1600 | VD4/P 24.16.16 p275 | ||
20 | 1600 | VD4/P 24.16.20 p275 | ||
25 | 1600 | VD4/P 24.16.25 p275 | ||
16 | 2000 | VD4/P 24.20.16 p275 | ||
20 | 2000 | VD4/P 24.20.20 p275 | ||
25 | 2000 | VD4/P 24.20.25 p275 | ||
16 | 2300 | VD4/P 24.25.16 p275 | ||
20 | 2300 | VD4/P 24.25.20 p275 | ||
25 | 2300 | VD4/P 24.25.25 p275 |
Д = ширина выключателя
Р = горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов
5.5.6. Серийная комплектация выкатных выключателей для модулей PowerCube
Базовые версии выкатных выключателей - всегда трехполюсные, оборудованные следующим:
механизм ручного управления типа EL
механическое сигнальное устройство взведенных/ невзведенных замыкающих пружин
механическое сигнальное устройство разомкнутого/ замкнутого состояния выключателя
кнопка замыкания
кнопка размыкания
счетчик операций
комплект из десяти вспомогательных контактов разомкнутого/замкнутого состояния выключателя
Примечание: вместе с группой из десяти серийно поставляемых вспомогательных контактов и максимальным количеством
электрических принадлежностей поставляются три замыкающих контакта (сигнализация разомкнутого выключателя) и четыре размыкающих контакта (сигнал замкнутого выключателя).
рычаг для ручного взведения замыкающих пружин
разъединяющие контакты
провод с разъемом (только вилка) для вспомогательных цепей с упорным штифтом, не позволяющим подключение вилки к розетке, если номинальный ток выключателя отличается от номинального тока панели
рычаг выкатывания/вкатывания (количество должно определяться в зависимости от числа заказанных приборов)
блокировочный электромагнит в тележке. Предотвращает вкатывание выключателя в панель с неподключенными вспомогательными цепями (вилка не вставлена в розетку).
5.5.7. Общие характеристики выкатных выключателей для щитов ZS8.4
Выключатель | VD4/Z8 | ||||||
Панель без диафрагм | • | ||||||
Панель с диафрагмами | - | ||||||
Preussen Elektra - EON (2) | - | ||||||
Ширина [кВ] | 650 | 650 | 650 | 650 | 800 | 800 | |
Глубина [кВ] | 1000 | 1000 | 1000 | 1000 | 1200 | 1200 | |
Нормы | IEC 62271-100 | • | |||||
VDE 0671 | • | ||||||
Номинальное напряжение | Ur [кВ] | 12 | 12 | 17,5 | 17,5 | 24 | 24 |
Номинальное напряжение изоляции | Us [кВ] | 12 | 12 | 17,5 | 17,5 | 24 | 24 |
Напряжение удерживания при 50 Гц | Ud (1 мин) [кВ] | 28 | 28 | 38 | 38 | 50 | 50 |
Напряжение стойкости к импульсу | Up [кВ] | 75 | 75 | 95 | 95 | 125 | 125 |
Номинальная частота | fr [Гц] | 50-60 | |||||
Номинальный тепловой ток (40 °C) (1) | Ir [А] | 630 | 1250 | 630 | 1250 | 630 | 1250 |
Номинальная размыкающая | - | - | - | - | 16 | 16 | |
способность (номинальный симметричный ток короткого замыкания) | Isc [кА] | 20 | 20 | 20 | 20 | 20 | 20 |
25 | 25 | 25 | 25 | 25 | 25 | ||
Номинальный допустимый кратковременный ток (3 с) | - | - | - | - | 16 | 16 | |
Ik [кА] | 20 | 20 | 20 | 20 | 20 | 20 | |
25 | 25 | 25 | 25 | 25 | 25 | ||
- | - | - | - | 40 | 40 | ||
Пик тока включения | Ip [кА] | 50 | 50 | 50 | 50 | 50 | 50 |
63 | 63 | 63 | 63 | 63 | 63 | ||
Последовательность операций | [0-0,3^0-15^0] | • | |||||
Продолжительность размыкания | [мс] | 33...60 | |||||
Продолжительность дуги | [мс] | 10...15 | |||||
Общая продолжительность прерывания | [мс] | 43...75 | |||||
Продолжительность замыкания | [мс] | 60...80 | |||||
Максимальные габаритные размеры | В [мм] | 579 | 579 | 579 | 579 | 680 | 680 |
Д [мм] | 503 | 503 | 503 | 503 | 653 | 653 | |
Г [мм] | 548 | 548 | 548 | 548 | 646 | 646 | |
Межосевое расстояние полюсов Р [мм] | 150 | 150 | 150 | 150 | 210 | 210 | |
Вес | [кг] | 116 | 116 | 116 | 116 | 140 | 140 |
Унифицированная таблица размеров | 1VCD | 000092 | 000137 | 000137 | 000137 | 000089 | 000138 |
Рабочая температура | [°C] | - 5 ... + 40 | |||||
IEC 60068-2-30 | • | ||||||
Тропическое исполнение | IEC 60721-2-1 | • | |||||
Электромагнитная совместимость | IEC 62271-1 | • |
Номинальный гарантированный ток с выключателем, установленным в щите при температуре воздуха 40 °C.
Специальный тип с устройством взведения замыкающей пружины при помощи наружной поворотной ручки привода.
VD4/ZT8 | VD4/ZS8 | |||||||||
- | - | |||||||||
• | - | |||||||||
- | • | |||||||||
650 | 650 | 650 | 650 | 800 | 800 | 650 | 650 | 800 | 800 | |
1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
• | • | |||||||||
• | • | |||||||||
12 | 12 | 17,5 | 17,5 | 24 | 24 | 12 | 12 | 24 | 24 | |
12 | 12 | 17,5 | 17,5 | 24 | 24 | 12 | 12 | 24 | 24 | |
28 | 28 | 38 | 38 | 50 | 50 | 28 | 28 | 50 | 50 | |
75 | 75 | 95 | 95 | 125 | 125 | 75 | 75 | 125 | 125 | |
50-60 | 50-60 | |||||||||
630 | 1250 | 630 | 1250 | 630 | 1250 | 630 | 1250 | 630 | 1250 | |
- | - | - | - | 16 | 16 | - | - | 16 | 16 | |
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
- | - | - | - | 16 | 16 | - | - | 16 | 16 | |
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
- | - | - | - | 40 | 40 | - | - | 40 | 40 | |
50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | |
• | • | |||||||||
33...60 | 40...60 | |||||||||
10...15 | 10...15 | |||||||||
43...75 | 50...75 | |||||||||
60...80 | 60...80 | |||||||||
579 | 579 | 579 | 579 | 680 | 680 | 579 | 579 | 680 | 680 | |
503 | 503 | 503 | 503 | 653 | 653 | 503 | 503 | 653 | 653 | |
638 | 638 | 638 | 638 | 646 | 646 | 638 | 638 | 646 | 646 | |
150 | 150 | 150 | 150 | 210 | 210 | 150 | 150 | 210 | 210 | |
116 | 116 | 116 | 116 | 140 | 140 | 116 | 116 | 140 | 140 | |
000093 | 000134 | 000134 | 000134 | 000090 | 000136 | 000091 | 000133 | 000088 | 000135 | |
- 5 ... + 40 | - 5 ... + 40 | |||||||||
• | • | |||||||||
• | • | |||||||||
• | • |
5.5.8. Имеющиеся типы выкатных выключателей для щитов ZS8.4 Выкатной выключатель VD4/ZS8 - VD4/ZT8 - VD4/Z8 для щитов ZS8.4
Д = ширина выключателя
Р = горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов
5.5.9. Серийная комплектация выкатных выключателей для щитов ZS8.4
Базовые версии выкатных выключателей -
трехполюсные, оборудованные следующим:
механизм ручного управления типа EL
механическое сигнальное устройство взведенных/ невзведенных замыкающих пружин
механическое сигнальное устройство разомкнутого/ замкнутого состояния выключателя
кнопка замыкания
кнопка размыкания
счетчик операций
комплект из десяти вспомогательных контактов разомкнутого/замкнутого состояния выключателя
Примечание: вместе с группой из десяти серийно поставляемых вспомогательных контактов и максимальным количеством электрических принадлежностей поставляются три замыкающих контакта (сигнализация разомкнутого выключателя) и четыре размыкающих контакта (сигнал замкнутого выключателя).
рычаг для ручного взведения замыкающей пружины, встроенной в управляющий механизм, для VD4/Z8 и VD4/ZT8, наружной с вращательным движением для VD4/ZS8
разъединяющие контакты
провод с разъемом (только вилка) для вспомогательных цепей с упорным штифтом, не позволяющим подключение вилки к розетке, если номинальный ток выключателя отличается от номинального тока панели
рычаг выкатывания/вкатывания (количество должно определяться в зависимости от числа заказанных приборов)

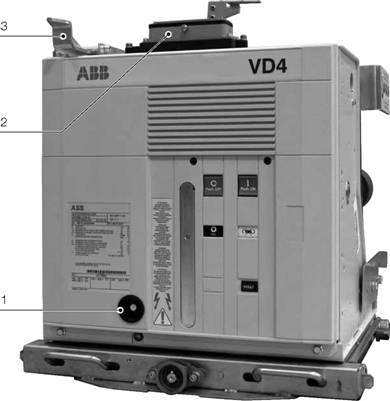

VD4/ZS8 (Версия Preussen Elektra-EON)
устройство для взведения замыкающих пружин при закрытой двери при помощи съемной поворотной ручки, находящейся вне управляющего механизма и щита
розетка Harting 64 контакта с механической взаимоблокировкой, предотвращающей движение выключателя, когда вилка не вставлена в розетку
взаимоблокировка с дверью, которая предотвращает установку рычага для взведения пружин, когда выключатель замкнут
взаимоблокировка с дверью и розеткой Harting 64 контакта, которая предотвращает закрытие двери, когда вилка не вставлена в розетку.
VD4/Z8 - VD4/ZT8
розетка Harting 64 контакта с механической взаимоблокировкой, предотвращающей движение выключателя, когда вилка не вставлена в розетку.
Обозначения
Устройство для взведения пружин с вращающейся ручкой
Розетка Harting 64 plus с механической взаимоблокировкой, предотвращающей движение, когда розетка не вставлена
Взаимоблокировка двери - розетка - устройство взведения пружины (только версия VD4/ZS8)
5.5.12. Общие характеристики выкатных выключателей для щитов UniSwitch и щитов UniMix (24 кВ)
Выключатель | VD4/US 24 (3) | VD4/US 24 (4) | ||||
UniSwitch (узел типа CBW) | • | i - | 1 - | |||
UniMix (узел типа P1/E) | - | = - | • | |||
Нормы | IEC 62271-100 | • | = - | • | 1 - | |
VDE 0671; CEI 17-1 (Разд. 1375) | • | = - | • | - | ||
Номинальное напряжение | Ur [кВ] | 24 | 24 | 24 | 24 | |
Номинальное напряжение изоляции | Us [кВ] | 24 | 24 | 24 | 24 | |
Напряжение удерживания при 50 Гц | Ud (1 mn) [кВ] | 50 | 50 | 50 | 150 | |
Напряжение стойкости к импульсу | Up [кВ] | 125 | 125 | 125 | 1125 | |
Номинальная частота | fr [Hz] | 50-60 | 50-60 | 50-60 | 150-60 | |
Номинальный тепловой ток (40 °C) (1) | Ir [А] | 630 | 1250 | 630 | 11250 | |
Номинальная размыкающая способность | 16 (20) (5) | | 16 (25) (5) | 1 16 | 16 | ||
(номинальный симметричный ток короткого замыкания) | Isc [А] | 20 (25) (5) | | 20 (25) (5) | 20 | 20 | |
Номинальный допустимый | Ik [кА] | 16 (20) (5) | 16 (25) (5) | 116 | 16 | |
кратковременный ток (3 с) (2) | 20 (25) (5) | 20 (25) (5) | 20 | 20 | ||
Пик тока включения | Ik [кА] | 40 (50) (5) | 40 (63) (5) | 40 | 140 | |
40 (63) (5) | 40 (63) (5) | 50 | 150 | |||
Последовательность операций | [0-0,3c-C0-15c-C0] | • | 1 • | • | :• | |
Продолжительность размыкания | [мс] | 33 ... 60 | j 33 ... 60 | 33 ... | 60 | 33 ... 60 |
Продолжительность дуги | [мс] | 10 ... 15 | = 10 ... 15 | 10 ... | 15 | M0 ... 15 |
Общая продолжительность прерывания | [мс] | 43 ... 75 | j 43 ... 75 | 43 ... | 75 | 43 ... 75 |
Продолжительность замыкания | [мс] | 60 ... 80 | ; 60 ... 80 | ; 60 ... | 80 | 60 ... 80 |
В [мм] | 680 | j 680 | ; 680 | ; 680 | ||
Максимальныегабаритные размеры | Д [мм] | 653 | j 653 | ; 653 | 653 | |
Г [мм] | 742 | = 742 | 742 | ; 742 | ||
Межосевое расстояние полюсов Р [мм] | 210 | = 210 | 210 | ; 210 | ||
Вес | [кг] | 125 | 1125 | 125 | 125 | |
Унифицированная таблица размеров | 1VCD | 000047 | =000047 | 000047 | 000047 | |
Рабочая температура | [°C] | - 5 ... + 40 | = - 5 ... + 40 | - 5 .. | + 40 | - 5 ... + 40 |
Тропическое исполнение | IEC: 60068-2-30, 60721-2-1 | • | 1 • | • | • | |
Электромагнитная совместимость | IEC 62271-1 | • | 1 • | • |
Номинальный гарантированный ток с выкатным выключателем, установленным в щите при температуре окружающей среды 40°C
Значение и продолжительность номинального допустимого кратковременного тока зависят от щита; см. специальные каталоги щитов UniSwitch и UniMix
Колеса включения верхней задвижки щита UniSwitch (узел CBW) установлены и отрегулированы изготовителем щита UniSwitch
Колеса включения верхней задвижки щита UniMix (узел P1/E) поставляются по заказу
Значения в скобках относятся к номинальному напряжению 1 2 кВт.
5.5.13. Серийная комплектация выкатных
выключателей для щитов UniSwitch и UniMix
Базовые версии выкатных выключателей -
трехполюсные, оборудованные следующим:
механизм ручного управления типа EL
механическое сигнальное устройство взведенных/ невзведенных замыкающих пружин
механическое сигнальное устройство разомкнутого/ замкнутого состояния выключателя
кнопка замыкания
кнопка размыкания
счетчик операций
комплект из десяти вспомогательных контактов разомкнутого/замкнутого состояния выключателя
Примечание: вместе с группой из десяти серийно поставляемых вспомогательных контактов и максимальным количеством электрических принадлежностей поставляются три замыкающих контакта (сигнализация разомкнутого выключателя) и четыре размыкающих контакта (сигнал замкнутого выключателя).
рычаг для ручного взведения замыкающей пружины, встроенный в привод
разъединяющие контакты
рычаг выкатывания/вкатывания (количество должно определяться в зависимости от числа заказанных приборов).
Выкатной выключатель VD4 для щита UniSwitch (узел типа CBW) и UniMix (узел типа P1/E)
Ur | Isc | Номинальный тепловой ток (40 °C) [А] | ||
UniSwitch CBW | UniMix P1/E | |||
кВ | кА | Р=210 | Р=210 | Тип выключателя |
u/l=310 | u/l=310 | |||
0=35 | 0=35 | |||
16 | 630 (1) | 630 | VD4/US 24.06.16 p210 | |
20 | 630 (1) | 630 | VD4/US 24.06.20 p210 | |
24 | 25 | - | 630 | VD4/US 24.06.25 p210 |
16 | 1250 (1) | 1250 | VD4/US 24.12.16 p210 | |
20 | 1250 (1) | 1250 | VD4/US 24.12.20 p210 | |
25 | - | 1250 | VD4/US 24.12.25 p210 |
(1) Isc 25 кА при номинальном напряжении 12 кВ Р = Горизонтальное межосевое расстояние полюсов u/l = расстояние между верхним и нижним терминалом 0 = Диаметр разъединяющих контактов
5.6. Характеристики электрических принадлежностей
Размыкающий разъединитель (-M01);
Дополнительный размыкающий расцепитель (M02);
Замыкающий расцепитель (-MC)
Блокировочный магнит на приводе (-RL1)
Un | 24 - 30 - 48 - 60 - 110 - 125 - 220 - 250 В- |
Un | 48 - 60 - 110 - 120 ... 127 - 220 ... 240 В~ 50 Гц |
Un | 110 - 120 - 127 - 220 - 240 В~ 60 Гц |
Рабочие пределы: | 70 ... 110% Un |
Пусковая мощность (Ps) | пост. ток 200 Вт; пер. ток = 200 ВА |
Продолжительность пусковой мощности | около 100 мс |
Мощность удержания (Pc) | пост. ток = 5 Вт; пер. ток = 5 ВА |
Время размыкания: | 35 ... 60 мс |
Время замыкания: | 30 ... 80 мс |
Напряжение изоляции: | 2000 В 50 Гц (в течение 1 мин) |
Расцепитель минимального напряжения (-MU) | |
Un | 24 - 30 - 48 - 60 - 110 - 125 - 220 - 250 В- |
Un | 48 - 60 - 110 - 120 - 127 - 220 ... 240 В~ 50 Гц |
Un | 110 - 120 ... 127 - 220 ... 240 В~ 60 Гц |
Рабочие пределы: | |
- размыкание выключателя: | 35-70% Un |
- замыкание выключателя: | 85-110% Un |
Пусковая мощность (Ps) | пост. ток 200 Вт; пер. ток = 200 ВА |
Продолжительность пусковой мощности | около 100 мс |
Мощность удержания | пост. ток = 5 Вт; пер. ток = 5 ВА |
Время размыкания: | 30 мс |
Напряжение изоляции: | 2000 В 50 Гц (в течение 1 мин) |
Электронный замедлитель для расцепителя минимального напряжения (устанавливается снаружи выключателя) | |
Un ; | 24 ... 30 - 48 - 60 - 1 10 ... 127 - 220 ... 250 В- |
Un | 48 - 60 - 110 ... 127 - 220 ... 240 В~ 50/60 Гц |
Регулируемое время размыкания ; (расцепитель + ; замедлитель): 1 | 0,5-1-1,5-2-3 с |
Двигатель для тележки с приводом (-МТ) (только для выкатного выключателя для щита UniGear типа ZS1 и ZS8.4)
Un | 110 - 220 В пост. тока |
Рабочие пределы: | 85 ... 110% Un |
Номинальная мощность (Pn): | 40 ВТ |
Управляющий механизм с двигателем (-MS)
Характеристики | ||
Un | 24...30 - 48...60 - 110...130 - 220...250 В- | |
Un | 100...130 - 220...250 В~ 50/60 Гц | |
Рабочие пределы: | 85 ... 110% Un | |
Пусковая мощность (Ps): | < 40 kA | 50 kA |
пост. ток = 600 Вт; пер. ток = 600 ВА | пост. ток = 900 Вт; пер. ток = 900 ВА | |
Номинальная мощность (Pn): | пост. ток = 200 Вт; пер. ток = 200 ВА | пост. ток = 350 Вт; пер. ток = 350 ВА |
Продолжительность пусковой мощности | 0,2 c | 0,2 c |
Время взведения: | 6-7 c | 6-7 c |
Напряжение изоляции: | 2000 В 50 Гц (в течение 1 мин) | 2000 В 50 Гц (в течение 1 мин) |
Вспомогательные контакты выключателя | ||
Напряжение изоляции по норме VDE0110, группа С | 660 В пер. тока 800 В пост. тока | |
Номинальное напряжение | 24 В ... 660 В | |
Испытательное напряжение | 2,5 кВ | |
Максимальный номинальный ток | 10 А | |
Количество контактов | 5 | |
Ход контактов | 6 мм ... 7 мм | |
Усилие привода | 26 N | |
Сопротивление | 3 мО | |
Температура складирования | - 20°С ... + 120 °C | |
Рабочая температура | - 20°С ... + 70 °C | |
Перегрев контакта | 20 К | |
Количество рабочих циклов | 30000 |
Неограниченная размыкающая способность, если используются с серийным предохранителем 10 А
Cos9 | Номинальный ток | Размыкающая способность | |
220 В пер. тока | 0,7 | 2,5 A | 25 A |
380 В пер. тока | 0,7 | 1,5 A | 15 A |
500 В пер. тока | 0,7 | 1,5 A | 15 A |
660 В пер. тока | 0,7 | 1,2 A | 12 A |
Константа времени | |||
1 мс | 10 A | 12 A | |
24 В пост. тока | 15 мс | 10 A | 12 A |
50 мс | 8 A | 10 A | |
200 мс | 4 A | 7,7 A | |
1 мс | 8 A | 10 A | |
60 В пост. тока | 15 мс | 6 A | 8 A |
50 мс | 5 A | 6 A | |
200 мс | 4 A | 5,4 A | |
1 мс | 6 A | 8 A | |
110 В пост. тока | 15 мс | 4 A | 5 A |
50 мс | 2 A | 4,6 A | |
200 мс | 1 A | 2,2 A | |
1 мс | 1,5 A | 2 A | |
220 В пост. тока | 15 мс | 1 A | 1,4 A |
50 мс | 0,75 A | 1,2 A | |
200 мс | 0,5 A | 1 A |
Примечание
Вместе с узлом из серийно поставляемых 10 вспомогательных контактов имеются:
для фиксированного выключателя: 3 разомкнутых контакта + 5 замкнутых контактов
для выкатного выключателя: 3 разомкнутых контакта + 4 замкнутых контакта.
С узлом из 15 вспомогательных контактов (+5 контактов по заказу к 10
серийным) могут поставляться:
для фиксированного выключателя, на выбор, 6 разомкнутых контактов + 7 замкнутых контактов или же 8 разомкнутых контактов + 5 замкнутых контактов или же 5 разомкнутых контактов + 8 замкнутых контактов или же 3 разомкнутых контакта + 10 замкнутых контактов.
для выкатного выключателя, в зависимости от требуемых функций, от 6 разомкнутых контактов максимум + 6 замкнутых контактов до 5
разомкнутых контактов минимум + 5 замкнутых контактов
Блокировочный электромагнит на тележке (-RL2) (*)
Un: 24 - 30 - 48 - 60 - 110 - 125 - 127 - 132 - 220 - 240 В-
Un: 24 - 30 - 48 - 60 - 110 - 125 - 127 - 220 - 230 ... 240 В~ 50/60 Гц
Рабочие пределы: 85 ... 110% Un
Пусковая мощность (Ps): пост. ток 250 Вт; пер. ток = 250 ВА
Длительная мощность (Рс): пост. ток = 5 Вт; пер. ток = 5 ВА
Продолжительность пусковой мощности около: 150 мс
*Не поставляется для версий с моторизованной тележкой.
