6. Инструкции по управлению выключателем

6.1. Инструкции по безопасности

Выключатели VD4 гарантируют минимальную степень защиты IP2X, если они устанавливаются в следующих условиях:

фиксированный выключатель, установленный за металлической защитной сеткой

выкатной выключатель, установленный в щите.

В этих условиях оператор полностью защищен от случайного контакта с движущимися частями.

Выключатели VD4 для щитов UniGear и модуля

PowerCube (рис. 6a)

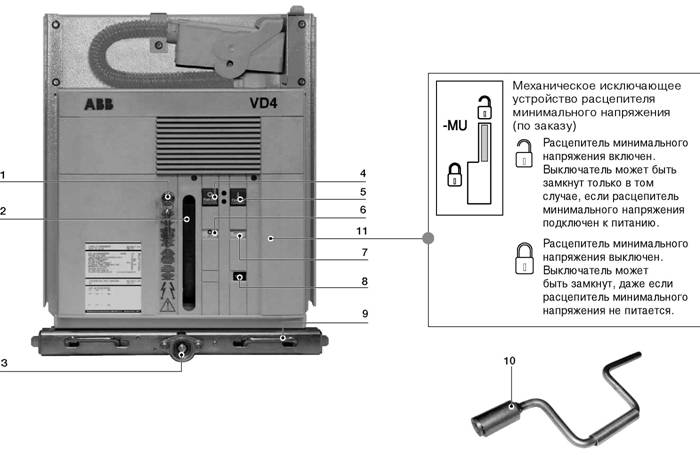

Обозначения

Блокировка с ключом (если предусматривается) (*)

Рычаг для ручного взведения замыкающих пружин (только версия VD4/ZS8)

Гнездо рычага для управления выкатыванием (только для выкатных выключателей)

Кнопка размыкания

Кнопка замыкания

Сигнализация разомкнутого/замкнутого выключателя

Сигнализация взведенной/невзведенной замыкающей пружины

Счетчик операций

9 Ручки для привода в действие блокировок тележки (только для выкатных выключателей)

Рычаг управления вкатыванием/выкатыванием выключателя (для VD4/ZS8 существует специальная версия)

Механическое исключающее устройство расцепителя минимального напряжения (по заказу).

(*) Внимание Для включения устройства блокировки с ключом: нажимайте и не отпускайте кнопку размыкания, поверните ключ и выньте его из гнезда.

Если выполняются механические операции на извлеченном из щита выключателе,

то обратите максимальное внимание на движущиеся части.

Если выполнение операций невозможно, не прикладывайте усилий к механическим взаимоблокировкам и проверьте правильность последовательности операций.

Вкатывание выключателя в щит и его выкатывание должны быть плавными, для предотвращения ударов, которые способны деформировать механические взаимоблокировки.

6.2. Органы управления и сигнализации

6.3. Операции замыкания и размыкания выключателя

Управление выключателем может быть ручным или электрическим (рис. 6 - рис. 7).

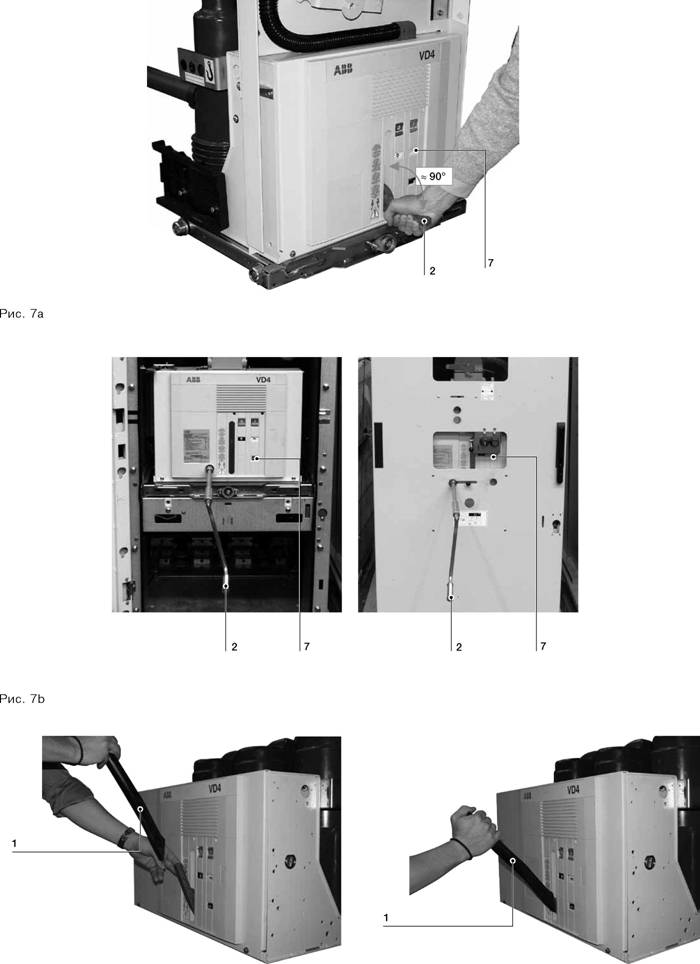

a1) Ручное взведение замыкающих пружин для выключателей VD4 для щитов UniGear и модулей PowerCube (рис. 7a)

Вращайте взводящий рычаг (2) (максимальный угол вращения рычага около 90°) вплоть до появления желтого сигнала (7).

Максимальные усилия, прилагаемые к рычагу, составляют <150 Н для управляющего механизма EL1, <200 Н для управляющего механизма EL2 и <250 Н для управляющего механизма EL3.

Для выключателей с размыкающей способностью 50 кА предусматриваются приводы типа EL1 Twin и EL2 Twin. Для ручного взведения рекомендуется вставить до конца дополнительный рычаг (1), как показано на рис. 7с. Таким образом, максимальное применяемое усилие равно < 200 N.

Тип управляющего механизма можно определить по табличке с характеристиками, изображенной на рис. 1.

Выключатели VD4 для щитов ZS8.4 (рис. 6b)

a2) Ручное взведение замыкающих пружин для выключателей VD4/ZS8 (рис. 7b)

Поворачивайте взводящий рычаг (2) (следует выполнить около 12 поворотов) до появления желтого сигнала (7). Максимальное, обычно прилагаемое усилие равно < 150 N для управляющего механизма EL1. Эта операция может быть выполнена при открытой двери, при закрытой двери, при выкаченном выключателе и при вкаченном.

б) Электрическое взведение пружин

По заказу, выключатель может иметь в комплекте следующие принадлежности для электрического взведения пружин:

моторедуктор для автоматического взведения замыкающих пружин

замыкающий разъединитель

размыкающий расцепитель.

Моторедуктор автоматически взводит пружины после каждой операции замыкания, вплоть до появления желтого сигнала (7).

В случае отключения напряжения во время взведения, моторедуктор останавливается и автоматически возобновляет взведение пружин после подключения напряжения.

В любом случае, операцию взведения всегда можно завершить вручную.

в) Замыкание выключателя

Эта операция может быть выполнена только при полностью взведенных замыкающих пружинах. Для ручного замыкания нажмите кнопку (5 - рис. 6а). При наличии замыкающего разъединителя эта операция может быть выполнена даже дистанционно, при помощи соответствующей цепи управления. О выполнении замыкания свидетельствует сигнальное устройство (6 - рис. 6b).

г) Размыкание выключателя

Для ручного размыкания нажмите кнопку (4 - рис. 6а). При наличии размыкающего разъединителя эта операция может быть выполнена даже дистанционно, при помощи соответствующей цепи управления. О выполнении размыкания свидетельствует сигнальное устройство (6 - рис. 6а).

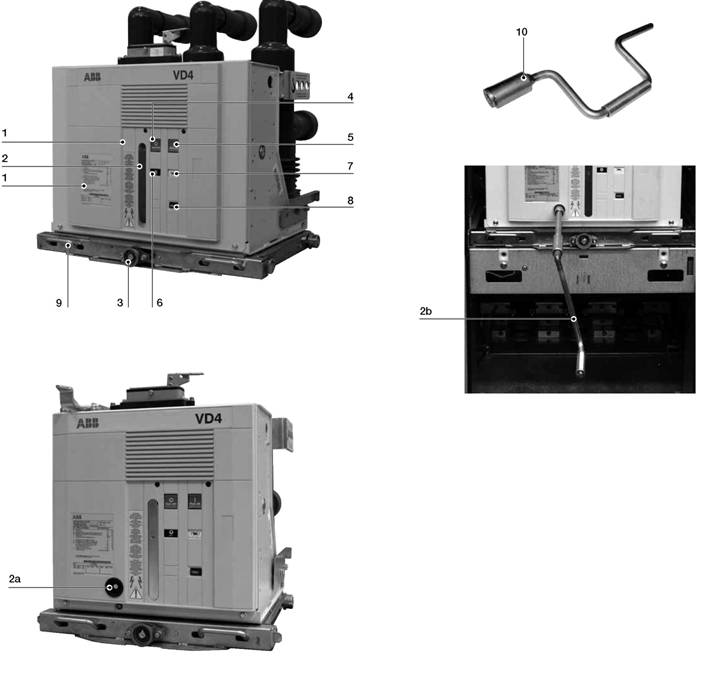

Обозначения

Блокировка с ключом (если предусматривается)

Рычаг для ручного взведения замыкающих пружин

2а Гнездо рычага для ручного взведения замыкающих пружин (когда не предусматривается рычаг 2)

Гнездо рычага для управления выкатыванием (только для выкатных выключателей)

Кнопка размыкания

Кнопка замыкания

Сигнализация разомкнутого/замкнутого выключателя

Сигнализация взведенных/невзведенных замыкающих пружин

Счетчик операций

Ручки для привода в действие блокировок тележки (только для выкатных выключателей)

10 Рычаг управления вкатыванием/выкатыванием выключателя

Рис. 6b
