7. Установка

Общие сведения

Правильная установка - чрезвычайно важное условие. Инструкции изготовителя необходимо внимательно изучить и выполнять. Во время установки компонентов прибора рекомендуется надевать перчатки.

Условия установки и работы

Во время установки и эксплуатации должны учитываться следующие нормы:

IEC62271-1/DIN VDE 0101

VDE 0105: Эксплуатация электрических систем

DIN VDE 0141: Системы заземления для установок с номинальным напряжением выше 1 кВ.

Все нормы по предотвращению несчастных случаев, действующие в соответствующих странах.

7.2.1. Нормальные условия

Придерживайтесь рекомендаций норм IEC 62271-1 и 62271-100. А именно:

Влажность

Среднее значение относительной влажности, измеренной в течение периода, превышающего 24 часа, не должно превышать 95%. Среднее значение давления водяного пара, измеренное в течение периода, превышающего 24 часа, не должно превышать 2,2 кПа. Среднее значение относительной влажности, измеренной в течение периода, превышающего 1 месяц, не должно превышать 90%. Среднее значение давления водяного пара, измеренное в течение периода, превышающего 1 месяц, не должно превышать 1,8 кПа.

Особенные условия

Установка на высоте более 1000 м. над ур. моря.

Возможна в пределах, разрешенных уменьшением диэлектрической прочности воздуха.

Повышение температуры окружающей среды

Снижение номинального тока.

Обеспечить отвод тепла посредством дополнительной вентиляции. Климат

Для предотвращения опасности коррозии или другого ущерба в зонах:

с высокой влажностью и/или

с быстрыми и значительными температурными перепадами следует принять соответствующие меры (например, используя специальные электрические нагреватели) для предотвращения образования конденсата.

При наличии специальных требований установки или других рабочих условий просим обращаться в компанию АВВ.

Зоны, через которые проходят силовые проводники или проводники вспомогательных цепей, должны быть защищены от доступа животных, которые могут стать причиной ущерба или неисправной работы.

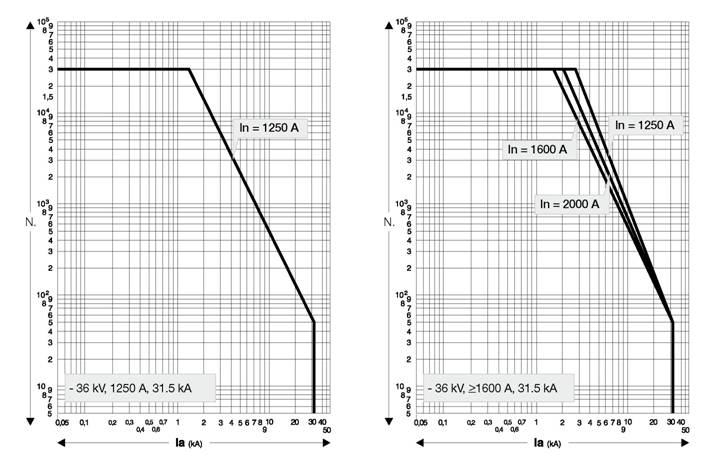

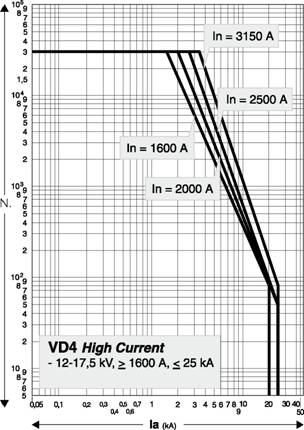

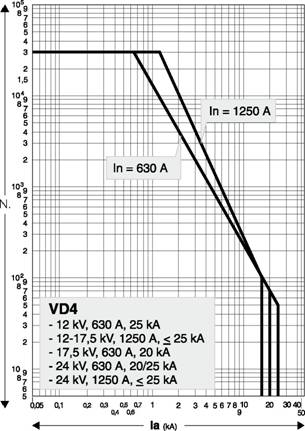

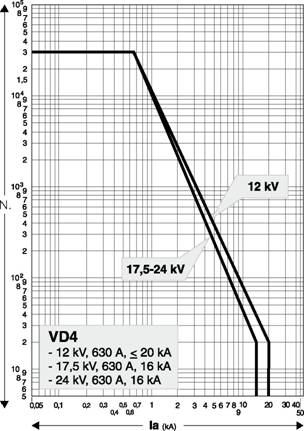

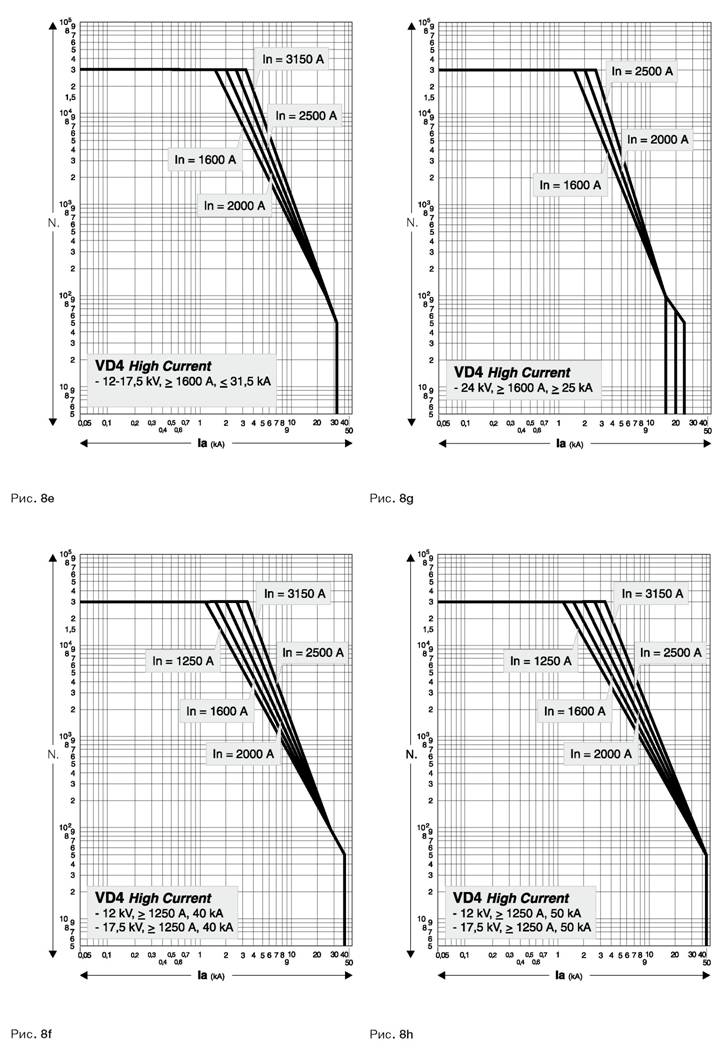

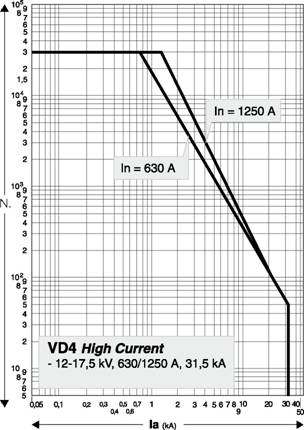

Графики размыкания

На приведенных ниже графиках указывается допустимое количество циклов замыкания-размыкания (кол.) вакуумных прерывателей, в зависимости от размыкающей способности (Ia).

Обозначения (Рис. 8...)

Кол. Допустимое количество циклов замыкания-размыкания для

вакуумных прерывателей. Ia Размыкающая способность вакуумных прерывателей.

Высотность

< 1000 м над уровнем моря.

Рис. 8a

Рис. 8c

Рис. 8b

Рис. 8d

Рис. 8l

Рис. 8i

Предварительные операции

Очистите изолирующие части чистыми и сухими тряпками.

Убедитесь, что верхние и нижние терминалы очищены и не обнаруживают какой-либо деформации, вызванной нанесенными ударами во время перевозки или нахождения на складе.

Установка фиксированного выключателя

Выключатель может быть установлен непосредственно на опорные рамы, которые поставляет заказчик, или на специальную опорную тележку (поставляется по заказу). Выключатель с опорной тележкой должен крепиться к полу своей ячейки силами заказчика. Поверхность пола в соответствии с колесами тележки должна быть тщательно выровнена. Минимальная степень защиты (IP2X) должна гарантироваться от передней части в сторону частей под напряжением.

7.4.1. Монтаж выключателя на тележку, выполненную третьими лицами

Выключатели VD4, установленные не на тележки АВВ, а изготовленные заказчиком, должны иметь один или два вспомогательных дополнительных контакта (приводимых в действие механической блокировкой и расцепляющим устройством выключателя), на которые возлагается функция прерывания цепи замыкающего расцепителя (-МС). В тележках АВВ эта функция выполняется вспомогательными контактами -ВТ1 и -ВТ2, которые отключают питание расцепителя во время и до включения механической блокировки винтового устройства вкатывания тележки. Таким образом, питание замыкающего расцепителя может быть подключено лишь только в конце приведения в действие механической блокировки. Таким образом, обеспечивается уверенность в том, что ни один электрический импульс не сможет включить замыкающий расцепитель при нахождении выключателя в промежуточном положении.

7.5. Установка выкатного

выключателя в щиты UniGear ZS1 и модули PowerCube

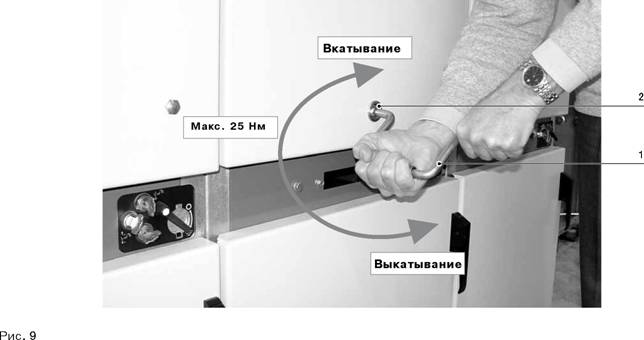

Выкатные выключатели предназначены для использования в щитах UniGear типа ZS1 и модулях PowerCube. Для вкатывания или выкатывания из щита вставьте до конца ручку (1) (рис. 9) в специальное гнездо (2) и вращайте его по часовой стрелке для вкатывания и против часовой стрелки для выкатывания, до положения конца хода. Вкатывание и выкатывание выключателей должны быть плавными, чтобы избежать удары, которые способны деформировать механические взаимоблокировки и концевые выключатели. Нормальный необходимый момент для вкатывания и выкатывания равен <25 Нм. Это значение не должно превышаться. Если выполнение операций невозможно или затруднено, то не прикладывайте чрезмерное усилие и проверьте правильность последовательности действий.

Примечание

Для завершения операции вкатывания или выкатывания необходимы около 20 поворотов рычага в выключателях до 17,5 кВ; около 30 поворотов для выключателей на 24 кВ.

Когда выключатель достигнет выдвинутое испытательное/ выдвинутое положение, его можно считать вкаченным в щит и, в то же время, заземленным при помощи колес тележки. Выкатные выключатели в той же версии, следовательно, с одинаковыми размерами, являются взаимозаменяемыми. Тем не менее, когда, например, предусматривается другая оснастка электрическими принадлежностями, другая "кодировка" вилки вспомогательных цепей не позволяет неправильное сочетание панелей и выключателей. Для ознакомления с операциями по установке выключателя следует также обращаться к технической документации указанных выше электрических щитов.

А • Операции вкатывания и выкатывания должны всегда выполняться при разомкнутом выключателе.

¦ При первом пуске в эксплуатацию рекомендуется взвести приводы выключателей вручную, чтобы не перегрузить вспомогательную цепь питания.

7.5.1. Выключатели с моторизованной выкатной тележкой

Проведите испытание вкатывания/выкатывания моторизованной тележки таким же образом, как и для ручной тележки, выполняя следующие инструкции:

Вкатывайте выключатель в щит в разомкнутом состоянии и выкаченном положении, с цепью питания двигателя не под напряжением и закрытой дверью корпуса.

Вставьте рычаг ручного вкатывания (1) в специальное гнездо (2), рис. 9, после чего переведите моторизованную тележку приблизительно на половину хода между выкаченным испытательным положением и вкаченным. Необходимый момент для выполнения перемещения тележки равен < 25 Нм.

В случае случайного изменения полярности питания двигателя тележки эта операция позволяет изменить без ущерба неправильное направление движения.

Контрольные проверки:

а) вращение двигателя по часовой стрелке во время вкатывания выключателя.

а) вращение двигателя против часовой стрелки во время выкатывания выключателя.

Выньте ручной рычаг (1) из гнезда (2) рис. 9

Подключите питание цепи двигателя тележки.

Подайте команду электрического вкатывания. После выполнения вкатывания проверьте правильность переключения соответствующего вспомогательного контакта.

В конце подайте команду электрического выкатывания. После выполнения выкатывания проверьте правильность переключения соответствующего вспомогательного контакта.

В случае поломки двигателя во время вкатывания или выкатывания тележку можно довести до конца хода вручную в аварийных условиях, отключив сначала напряжение от цепи питания двигателя, после чего, используя ручной рычаг, действуйте тем же самым способом, как для ручной тележки.

Примечание

Перемещение тележки, выполненное при помощи ручного рычага, благодаря цепной передаче вызывает вращение якоря двигателя тележки, который, являясь генератором, может образовать обратное напряжение на терминалах подключения. Это может повредить постоянный магнит двигателя, поэтому, все операции вкатывания и выкатывания тележки, выполняемые при помощи ручного рычага, должны совершаться при отсутствии напряжения на цепях двигателя.

7.6. Подключение силовых цепей фиксированных выключателей

Общие предупреждения

Выберите сечение проводников в зависимости от рабочего тока и тока короткого замыкания системы.

Подготовьте специальные вспомогательные изоляторы рядом с терминалами фиксированного выключателя или корпуса, характеристики которых рассчитаны на основе электродинамических усилий, вытекающих из тока короткого замыкания системы.

Монтаж подключений

Убедитесь, что контактные поверхности подключений являются плоскими, не имеют заусенцев, следов окисления или деформации, вызванных сверлением или нанесенными ударами.

В зависимости от использованного материала проводника и использованной обработки поверхности, выполните на контактной поверхности проводника приведенные в таблице Т1 операции.

Процедуры монтажа

Обеспечьте контакт разъемов с терминалами выключателя, не допуская механического воздействия (усилия растягивания/сжатия), оказываемого, например, токопроводящими шинами на терминалы.

Между головкой болта и соединением установите упругую и плоскую шайбу.

Рекомендуется использование крепежа, соответствующего норме DIN, классу 8.8, ссылаясь также на приведенные в таблице Т2 данные.

В случае подключения кабеля строго придерживайтесь инструкций изготовителя для изготовления терминалов.

T1

Голая медь

Зачистите бархатным напильником или наждачной бумагой.

Полностью затяните и покройте контактные поверхности смазкой типа 5RX Moly.

Посеребренная медь или алюминий

Очистите грубой и сухой тканью.

Только в случае стойкого окисления зачистите мелкозернистой наждачной бумагой, обращая внимание на то, чтобы не снять поверхностный слой.

В случае необходимости восстановите обработку поверхности.

Голый алюминий

Зачистите металлической щеткой или наждачной бумагой.

Сразу же покройте контактные поверхности нейтральной смазкой.

Поместите между алюминиевым подключением и медным наконечником биметаллическую пластину медь-алюминий с зачищенными поверхностями (медная сторона к наконечнику, алюминиевая сторона - к подключению).

Номинальный момент затяжки основывается на коэффициенте трения резьбы 0,14 (рассредоточенное значение, которому подвержена резьба, которое в некоторых случаях не может быть оставлено без внимания). Номинальный момент затяжки со смазкой соответствует нормам DIN 43673.

Масло или смазка. Смазанная резьба и контактные поверхности головки. Учитывайте отклонения от сводной таблицы Норм (например, для контактных систем или терминалов), как предусматривается в специальной технической документации.

Рекомендуется, чтобы резьба и контактные поверхности головок болтов были слегка смазаны маслом или смазкой, чтобы получить правильный номинальный момент затяжки.

Заземление

Для выключателей в фиксированном исполнении выполните подключение заземления при помощи специального винта, помеченного соответствующим символом. Очистите и обезжирьте зону вокруг винта диаметром около 30 мм, а после выполнения монтажа смажьте соединение вазелиновой смазкой. Используйте проводник (шину или плетеный жгут) с сечением, соответствующим действующим нормам.

Подключение вспомогательных цепей

Примечание: Минимальное сечение проводников, использованных для вспомогательных цепей, не должно быть меньше сечения внутренней проводки. Кроме того, их изоляция должна выдерживать испытательное напряжение в 3 кВ.

Фиксированный выключатель

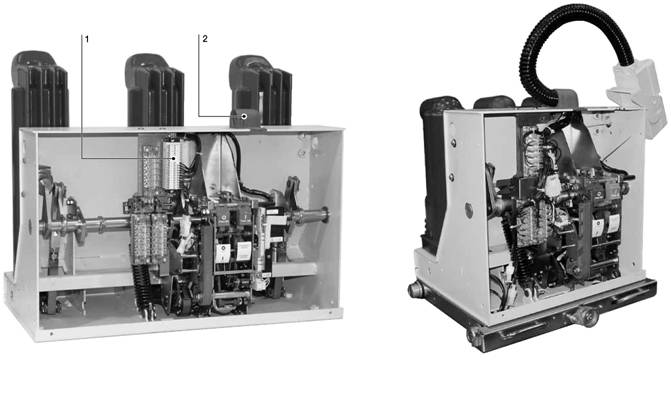

Подключение вспомогательных цепей выключателя должно выполняться при помощи клеммной колодки (1) (рис. 10), установленной внутри выключателя, а проводники должны проходить через соединение (2). Снаружи соединения кабели должны проходить через специальную защитную металлическую рубашку (труба, желоб), которая должна быть заземлена. Для предотвращения случайного контакта кабельной проводки вне выключателя (выполняется заказчиком) и движущихся частей с вытекающим из этого повреждением изоляции, рекомендуется проложить и закрепить проводники так, как показано на рис. 10а.

Перед тем, как снять кожух привода для получения доступа к клеммной колодке, убедитесь, что выключатель разомкнут, а замыкающие пружины не взведены.

Выкатной выключатель

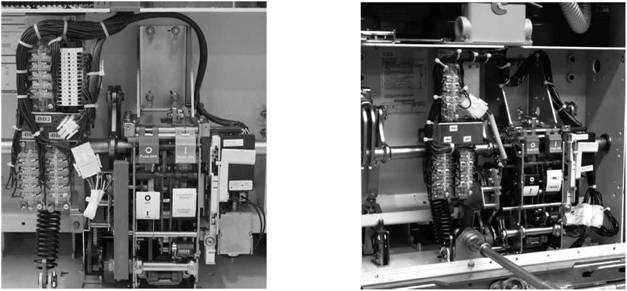

Вспомогательные цепи выкатного выключателя имеют полностью выполненную на заводе кабельную проводку вплоть до разъема (рис. 11). Наружные подключения см. в электрической схеме щита.

Выключатель VD4 для щитов UniGear и PowerCube.

Рис. 10

Выключатель VD4 для щитов ZS8.4 (версия VD4/ZS8 с вращающимся зарядом).

Рис. 11

Рис. 10a
