Страница 8 из 8 Дополнительное оборудование

Транспортировочная тележка

Транспортировочная тележка служит для перемещения вакуумных выключателей HVX.

для междуфазного расстояния 185 мм

для междуфазного расстояния 210 мм

Заводная рукоятка

Заводная рукоятка используется для перемещения выключателя из отключенного положения в рабочее положение и обратно.

Аварийная рукоятка

Аварийная рукоятка используется для перемещения выключателя HVX вручную в рабочее положение и обратно.

Рукоятка взвода пружины

Рукоятка взвода пружины служит для завода пружины выключателя.

Транспортировка

Вакуумные выключатели HVX поставляются в упакованном состоянии. Вес выключателей определяется на основе габаритных чертежей для каждого типа выключателей. Выключатели поставляются в собранном и отрегулированном состоянии.

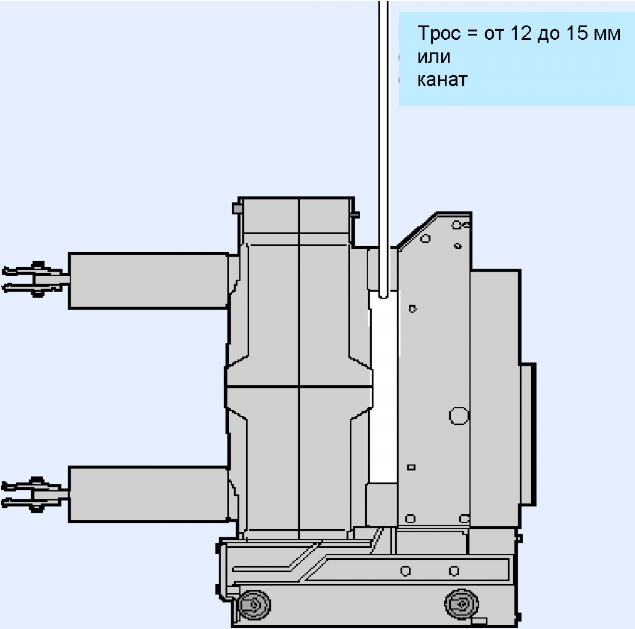

Вакуумный выключатель HVX следует поднимать как показано на рисунке при помощи троса диаметром от 12 до 15 мм, или с использованием каната.

"
