Конструкция

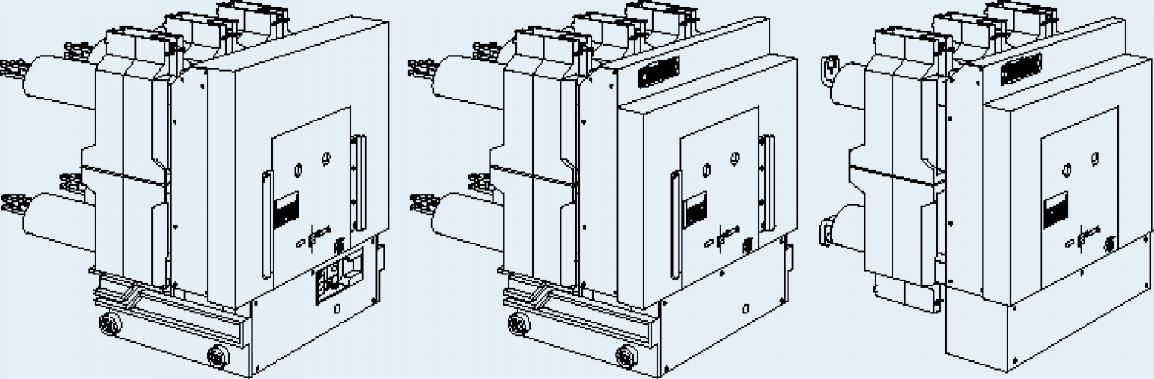

Конструкция выключателей

HVX-E, подключение к вторичному питанию, 36- контактный вариант

HVX-E, подключение к вторичному питанию, 64- контактный вариант

HVX-F, подключение к вторичному питанию, 64- контактный вариант

Кнопка отключения OFF

Кнопка включения ON

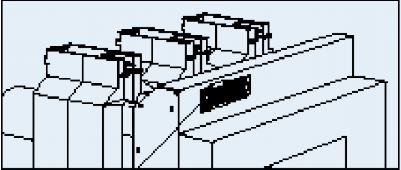

Табличка с техническими параметрами

Счетчик механических операций

Датчик положения выключателя

Датчик положения включающей пружины

Стандартный интерфейс оператора

Подключение к вторичному питанию

Подключение к вторичному питанию, 36-контактный вариант

Отверстие для рычага выкатывания выключателя

Подключение к вторичному питанию, 64-контактный вариант

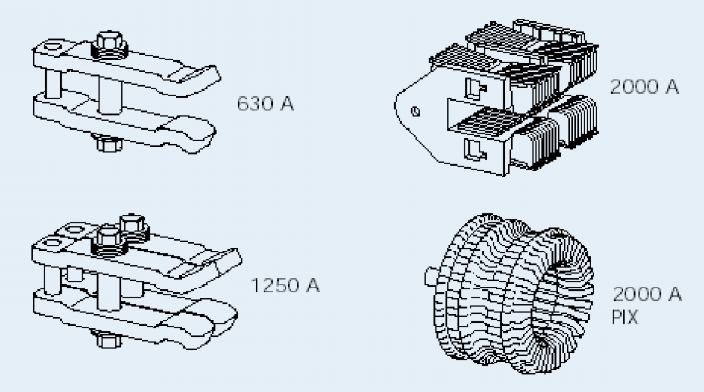

втычные контакты выключателя

Подвижные контакты

Приспособление для ручного взвода включающей пружины

Размеры в ммИспользование в панелях распредустройств
PN104PID104PN104 PN106PIA106 PID104 PIN 106PID105 PID106 PIC106
А563563563653753
В126195126195294
С185185210210210
D507507570570570
Е527527577577577
F466466516516516
G497.5497.5547.5547.5547.5

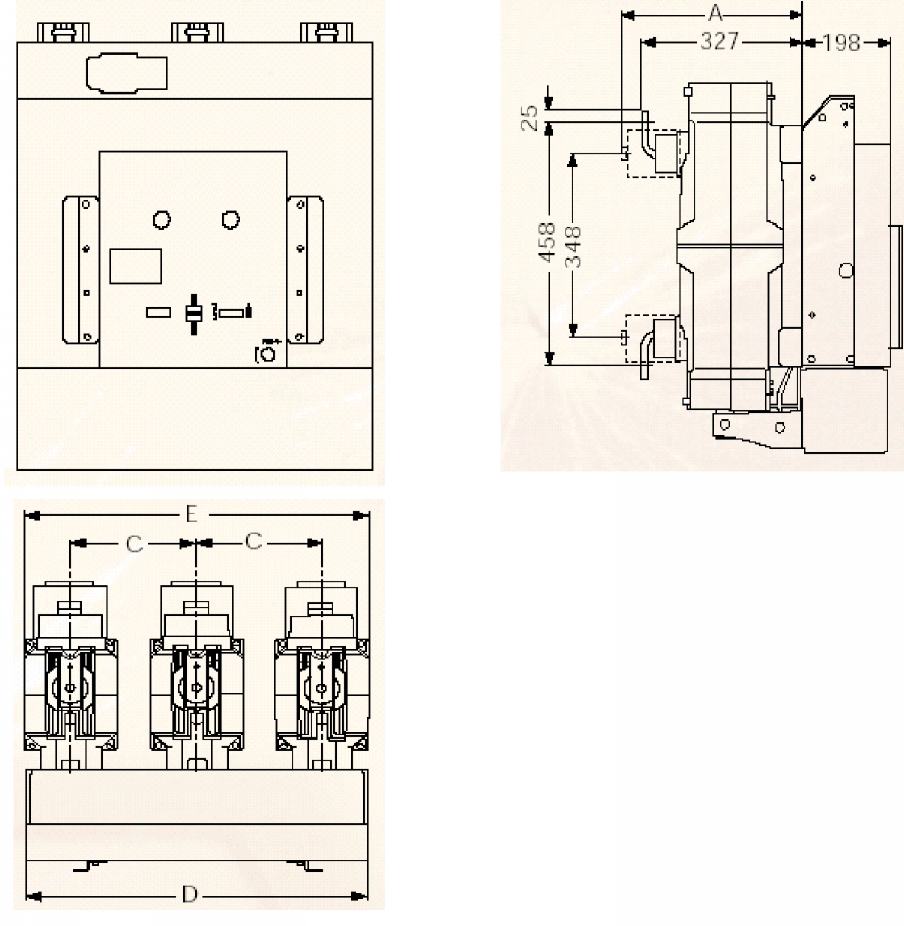

Размеры HVX-E

Размеры HVX-E

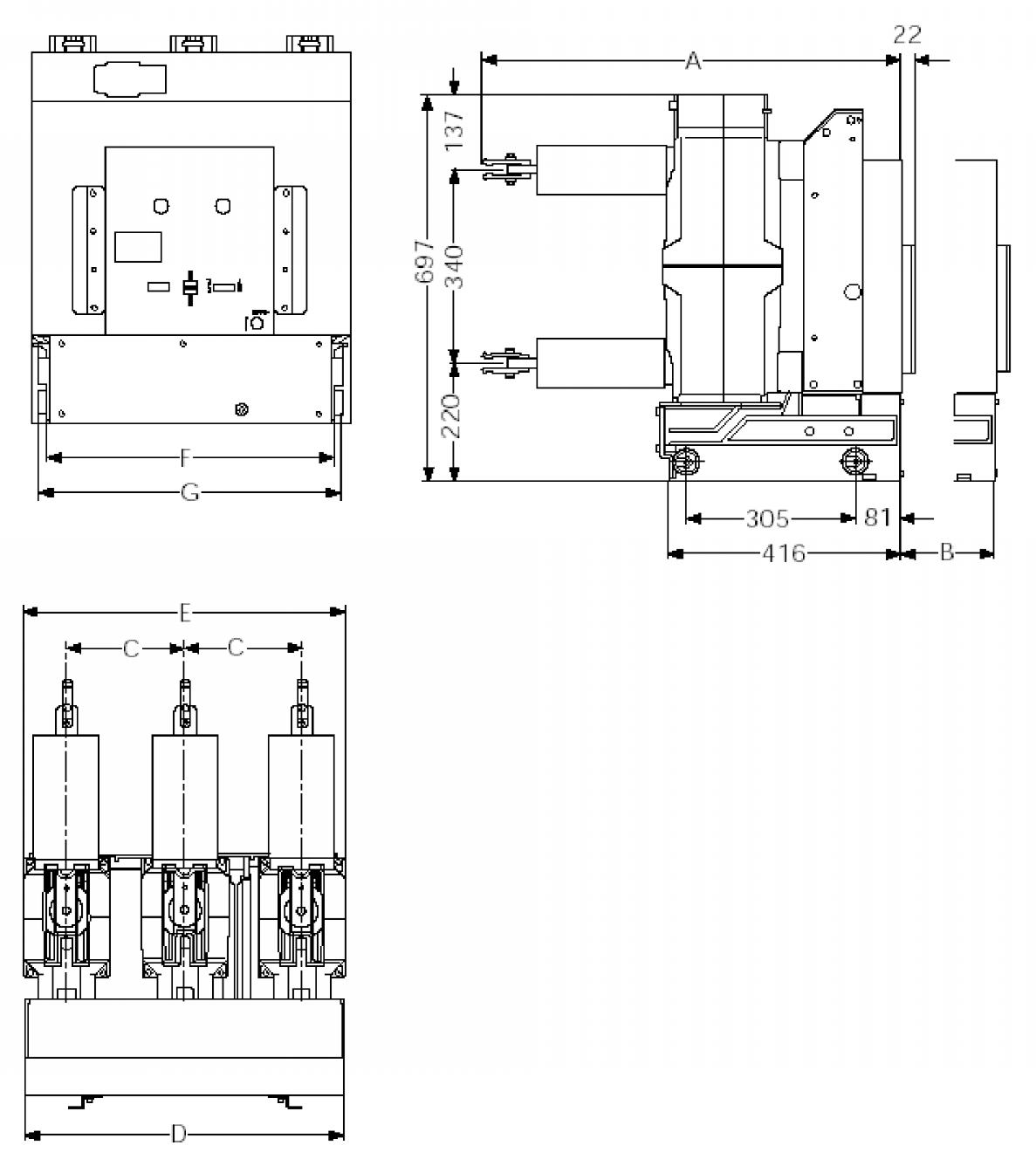

Размеры HVX-F

Размеры HVX-F

Размеры в мм

lN < 1600 А UN = 12/24 kViN > 2000 А UN = 1 2kV 24 kV
А---310310365 365
С185210254210254210 254
D507570658570658570 658
Е527577665577665577 665

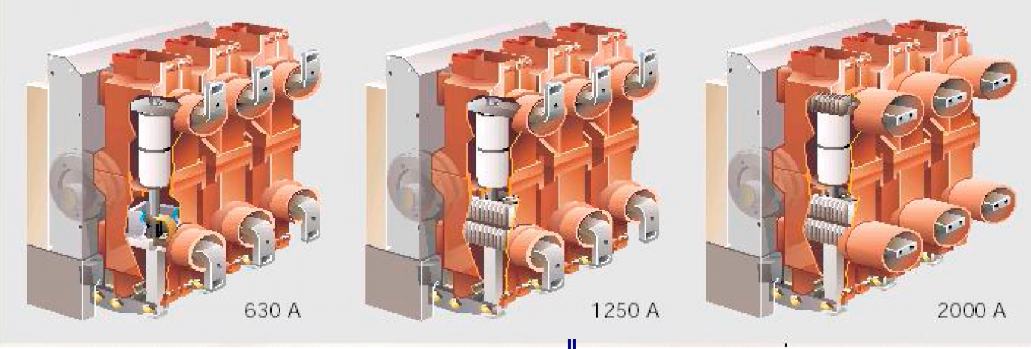

Вакуумные выключатели HVX-F

Вакуумные выключатели HVX-F

"
